LABO343's MEG

re bonjour

naudin pretend que c'est dangereux donc il n'y aura pas de description
( tres tres douteux )


voici une version possible

http://www.energeticforum.com/attachments/...ion-circuit.jpg

sur ce forum

http://www.energeticforum.com/renewable-en....html#post98477

Rebonjour

Les liens ne fonctionnent pas

Oui j'avais aussi dit à Chercheur que c'était dangereux pour la production d' énergie radiante à partir de claques (impulsions) unidirectionnelles à très haute tension.. La manipulation de hautes tensions est toujours dangereuse, certes, mais là, tout semble confiné dans des fils, comme dans le circuit producteur d'étincelles d'allumage des voitures... à moins de monter en fréquence et créer de l'énergie radiante qui irradie toutes les parties métalliques aux alentours..
Naudin veut peut être parler des pruneaux dans le buffet que nous risquons si nous piétinons les plates bandes des producteurs d'énergie existants ?

On voit un montage bulgare fonctionner ici.. On retrouve les mêmes composants mais je ne vois pas de prise de terre ??

http://www.youtube.com/watch?v=74g7GrZdMeA&feature=related


En entrée 12V x 2,35A = 27 watts
En sortie 228V x 2,03A = 463 watts
COP = 463/27= 17

A plus

l'auteur a lui meme avoué son forfait


PS : si c'est bien 2000 watts qu'il produit
oui , il doit craindre pour sa santé ...
surtout s'il ne partage pas le montage !!

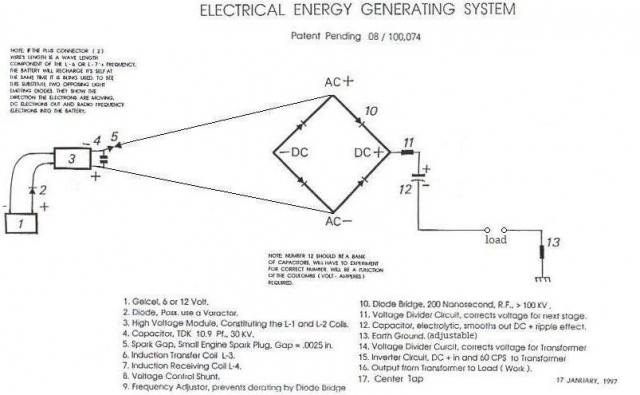

voici les shemas du montage smith :

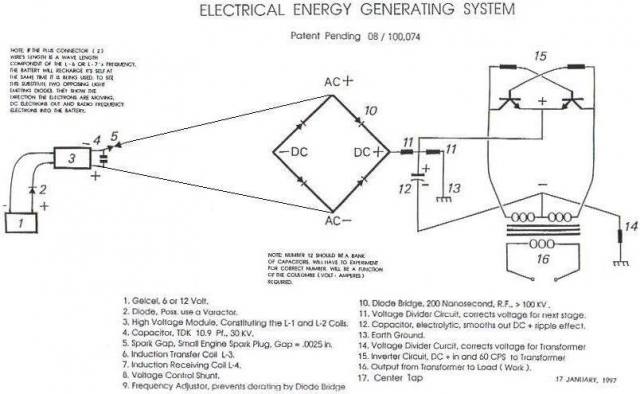

voici les correctifs transmis a bruce perrault :

Bonjour à tous.
Au sujet du test Kapanadze de Naudin. http://jnaudin.free.fr/kapagen/

Je tente une description du transformateur de Tesla utilisé. Photo : kapagenv31f.jpg.

Cela ressemble à un tube en PVC de 40 mm de diamètre environ. A l’extérieur il y a deux enroulements de cuivre isolé. Le premier est de couleur bleue et sous le ruban isolant gris on compte environ 30 spires. La partie visible compte environ 50 spires s’il n’y a qu’une seule couche de fil. L’éclateur est fait à partir d’un bornier de terre. Un des fils qui va à l’éclateur vient de l’intérieur du boitier en plastique et doit aller à la source de haute tension alternative.
L’autre fil qui part du second pole de l’éclateur va à l’extérieur du tube en PVC et il est continué par les spires bleues jusqu’au bout droit du tube en PVC. A cet endroit précis ce fil bleu est relié par un domino au fil jaune qui constitue le deuxième enroulement et qui est bobine à contre sens du bobinage bleu. Le deuxième bobinage contient 6 spires plus épaisses et son extrémité est reliée à la charge ohmique constituée par deux lampes de150 watts connectées en série sur la photo. La charge est elle-même reliée à la terre à travers un fil de 10 mètres de long et un piquet de terre.
L’intensité de la charge circule donc à travers la prise de terre mais elle doit bien « revenir au bercail » pour que cela fonctionne. La deuxième prise de terre est curieusement reliée au centre du tube en PVC, en parallèle avec le retour de l’alimentation haute tension du boitier plastique bleu. Le câble jaune de la prise de terre traverse le tube en PVC au milieu d’une espèce de gélatine blanche qui pourrait être un isolant à action diélectrique renforcée. Ce câble ressort à l’autre bout du tube en PVC et se termine sur un domino qui semble relié « nulle part ». La liaison doit donc se faire avec le fil bleu de retour sur la haute tension.
La géométrie de ce fil central par rapport aux bobines externes en fait un condensateur cylindrique à haute tension. Le condensateur du transformateur de Tesla fait donc partie du tube PVC lui-même. Cela ressemble comme un clone au transformateur utilisé par Kapanadze dans sa vidéo.

Ce machin en PVC est vraiment très particulier : c’est à la fois une self et un condensateur. Ca sent la combinaison diabolique et la piste gagnante de la surunité par absence de rétroaction de l’intensité secondaire sur l’intensité primaire.
Question en plus : quelle est la gélatine au centre du tube ?
Combien y a-t-il de couches de spires bleues ? Une ou deux ?

La représentation schématique du condensateur au centre de la bobine est délicate à afficher.
A plus…

Bonjour,

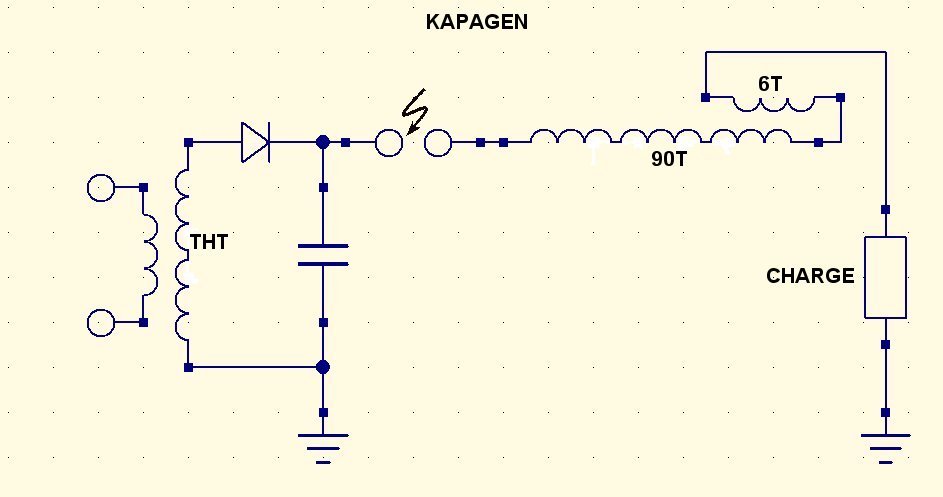

Je penses que cette description correspond au schema suivant :


Obelix

PS: comment hoster l'image sur le forum ???????

bonjour


il y a aussi cette version
http://www.overunity.com/index.php?action=....0;attach=45261

Bonjour à tous,
bonjour Tagor.

Je suis exactement d'accord avec ce dernier lien http://www.overunity.com/index.php?action=....0;attach=45261
sur le schèma de Kapagen réalisé par Naudin. En pistant la photo de son test on arrive à ce plan curieux.
Ce qui me semble etre une combinaison explosive c'est une self qui est en meme temps un condensateur, le tout commandé par un arc électrique.

Ci joint l'image du "réacteur"


a plus...

bonjour

au cas ou auriez loupé j'avais mis les photos du montage smith

http://www.flickr.com/photos/42142201@N05/...57622238381932/

la toute premiere photo est un tout petit montage
permettant de valider le concept

bonjour


il y a aussi cette version
http://www.overunity.com/index.php?action=....0;attach=45261

Hello Tous, Hello Tagor

La tache noire carrée au bout des deux fils horizontaux du ground1, c'est un condensateur ou une soudure ??

Merci

Bonjour à tous,
bonjour Amateur, Tagor et Obelix.

La tache noire carrée au bout à droite du "transformateur condensateur", visible sur le dessin http://www.overunity.com/index.php?action=....0;attach=45261
c'est une épissure, une soudure ou un domino. On le voit aussi dans la video originale de Kapanadze.

Sur la photo publiée précédente on voit qu'il y a du brillant de soudure à l'étain sur les deux fils qui sortent à droite du centre du "transfo condensateur".

A plus...

re bonjour

commentaire de dragon

le fil de la bobine qui passe au milieu améliore l'intensité des lampes
par contre , pour le fil qui va a la terre il n'y a pas de difference

le fil a la terre est hyper important
( sinon augmente consommation et baisse la luminosité )

PS :
pour la terre , ce point est surligné par bruce perrault-smith-moray

PS2 : dragon mets une seule terrre

Hello Tous

Le principe de fonctionnement réside à mon avis dans la traduction du texte




Voilà comment je traduis ce texte

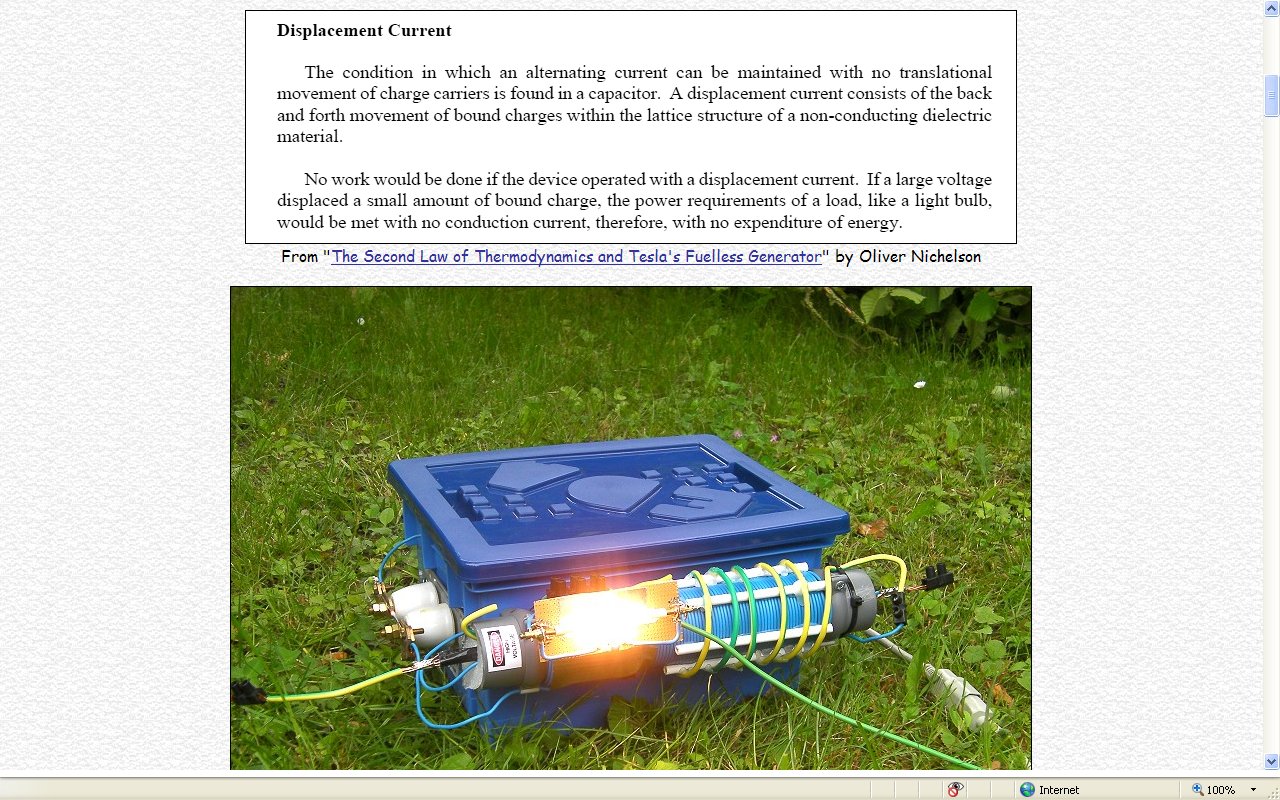

"Courant de déplacement

La condition pour qu' un courant alternatif soit maintenu sans translation de charges électriques est trouvé dans un condensateur.

Le déplacemen du courant consiste alors en un mouvement de va-et-vient des charges liées à la structure de trellis d'un matériel diélectrique non conducteur.

Aucun travail ne serait effectué si le dispositif fonctionnait avec un courant de translation de charges (comme dans un fil de cuivre).

Si une grande tension déplaçait un peu de charges liées au diélectrique dans un mouvement de va et vient alternatif, l'alimentation électrique d'une charge, comme une ampoule, serait satisfaite sans courant de conduction (translation continue), donc, sans la dépense de l'énergie."


En fait on agite les charges d'un diélectrique (isolant) sans les arracher à leur milieu (réseau cristallin, treillis, structure, etc ..)..
Le coeur du système est le condensateur qui permet d'éviter les translations continues de charges.. Les bobines ne sont là que pour abaisser la tension pour une utilisation des ampoules.. Les fils électriques étant bourrés d'électrons libres (augmentés de ceux de la terre) participent à cette vaste agitation ne nécessitant que peu d'énergie, mais en fournissant beaucoup plus !!!

Que pensez vous les gars, du point de vue de Olivier Nichelson ??


A plus

Pour simplifier, on a ça:




ou peut être cela ??

Bonsoir à tous.
Sur la 4° vidéo de Jean louis Naudin, la puissance de sortie est de 2100 watts. Ce qui est particulier c’est que toutes les ampoules sont connectées en série. La tension efficace aux bornes de l’ensemble de la charge est donc de 14 fois 220 volts soit 3080 volts ! On n’est plus dans une logique de transfo de Tesla « abaisseur de tension »…
Pourtant le test est identique au premier ou il n’y a qu’une seule ampoule en 220 volts et 150 watts. On dirait que la tension de charge est quasi indifférente à l’intensité de cette même charge. Cela se passe comme si une intensité disponible était définie par un paramètre du test mais qu’on pouvait « étirer la tension » de 14 fois entre les deux vidéos. Dans ce cas le gain de surunité est obtenu par la montée de la tension de charge.

On a donc un test opérationnel d’extraction de l’énergie de l’éther d’une simplicité de construction désarmante. Pas cher à construire, pas de matériau « rare et propriétaire »,
fonctionne la nuit et sans vent,
vous voyez la suite…

bonjour

une réplique du kapagen

http://www.youtube.com/watch?v=a675_0onwjg


vu de detail

http://www.overunity.com/index.php?action=....0;attach=45275

Hello Tous, Hello Labo

En effet les ampoules sont en série.
Pourtant le test de l'image ci dessus ne comporte qu'une seule ampoule halogène qui fonctionne sans claquer ?..
Alors pourquoi pas avec plusieurs ampoules en parallèle ?
Le système adapterait il sa tension aux charges ??

A plus

re bonjour

celui que j'ai cité
http://www.youtube.com/watch?v=a675_0onwjg

a mis les ampoules en // = toutes explosées

Bonjour

Le principe est donc d'utiliser des hautes tensions pour s'affranchir au maxi de l'intensité..
Les électrons demandent la becquée pour avancer, donc on leur met des claques à haute tension pour qu'ils arrêtent de pleurer et bossent en s'agitant sur place.
Et plus les claques sont grandes, plus ils obéissent et moins il en faut

Il y a encore un manque de maitrise du système ..
Il y a un flot d'énergie qui ne semble pas contrôlé..
C'est déjà pas mal d'avoir la source d'énergie.. Reste à la gérer.
Il doit être difficile de gérer un arc électrique..
Peut être mieux avec des néons ou lampes à gaz ?? (ou triacs spéciaux)..
Le paquet de fils qui passent au centre du tube est assez conséquent..


************************
Pour ceux que cela intéresse, vous pouvez enregistrer au format .avi, les films youtube avec le programme gratuit "save2pc" téléchargeable ici:

http://www.toocharger.com/telecharger/wind...light/26912.htm

Et ensuite visualiser le film, image par image avec virtualdub gratuit, téléchargeable ici:

http://www.clubic.com/telecharger-fiche10126-virtualdub.html

Perso, nj'ai installé la version 1.8.8 fr:

http://sourceforge.net/projects/virtualdub....8.zip/download

*************************
ça aide à la compréhension..

A plus

oui amateur

le reglage est pointu !!

il a fallu 100 ans pour que ca emerge ...
maintenant on peut affiner ...

le schema final

http://www.overunity.com/index.php?action=....0;attach=45293

Bonjour à tous.
On vit une vraie révolution.

Coté pratique : pour ceux qui utilisent windows7 et qui veulent conserver les fichiers youtube pour les relire : voici une procédure.
En premier il faut démarrer la lecture du fichier et ensuite mettre sur pause avant la fin. Il faut attendre que le fichier temporaire soit entièrement chargé : la bande orangée dans la zone du temps de lecture.
Ensuite il faut savoir l’endroit ou windows stocke le fichier temporaire utilisable.
C:\Users\Nom de la personne\AppData\Local\Temp\Low\Fichiers Internet temporaires\Content.IE5\ suivi du nom de quatre dossiers.
Les dossiers internet temporaires sont « invisibles » à l’explorateur windows mais pas à TOTAL COMMANDER. On peut le télécharger ici, par exemple.
http://www.01net.com/telecharger/windows/U...fiches/722.html

Ouvrir total commander en faisant afficher les dossiers cachés et système dans la configuration.
Choisir un répertoire de stockage des fichiers capturés et définir la page de droite de total commander comme l’adresse de destination.
Accéder aux fichiers temporaires, dossier par dossier. Le fichier vidéo youtube est facile à reconnaitre grace à son volume. Il se nomme « videoplayback » sans autre forme de terminaison.
Une fois copié dans le répertoire de destination il suffira de le renommer et surtout d’y ajouter la terminaison « .flv » Exemple : vidéoplayback concernant Kapanadze deviendra : KAPAGEN 03.flv par exemple.
A partir de là on pourra lire ce fichier avec un lecteur vidéo compatible avec le container « flv »
VLC média player lit tout cela sans efforts. Disponible ici :
http://vlcmediaplayer.2010-fr.net/?a=Videolan%20player

Ensuite si vous voulez lire ces fichiers sur votre télé avec votre lecteur divx, il faut convertir le flv en divx lisible. On utilisera alors « free flv converter », disponible ici :
http://www.commentcamarche.net/download/te...e-flv-converter

Configuration : format de sortie AVI
Pré reglage custom : qualité supérieure
Chemin de sortie : votre dossier de destination
Codec video DIVX 5
Dimensions : 640 X 480
Bitrate 1200
Frame rate 25
Aspet auto ou bien 16/9 si le signal d’origine est bien ainsi

Codec audio MP3
Fréquence 44100 hertz
Channel stéréo
Bitrate 128

A plus...

Hello Tous

La remarque en rouge sur le "schéma final" semble demander si ce montage a un sens vu qu'il n'y a pas d'induction à cause des bobines qui s'entr'annulent !!??
Ce montage qui allume des lampes ou fait chauffer un radiateur (ce qui est déjà énorme) a t'il été essayé avec d'autres charges ? (moteurs, transfos, electrolyseurs...)

Olivier Nichelson parle aussi d'une bobine bifilaire sans inductance dans son ouvrage:

http://home.comcast.net/~onichelson/Thermodynamics2.pdf

A plus

Bonjour à tous,

Le schéma semble collé avec la maquette de JLN,
à bien observer les bobinages sembles à la fois dans le bon sens, et environ à la bonne quantité de tours.
En faisant un test sur un PVC de diamètre identique, avec du fil D= 1.5 on arrive sensiblement à la même longueur.

Je sent que la réplication commence à me démanger le bout des doigts !!

A+++

Il doit y avoir des oscillations amorties dans le circuit "condensateur-arc électrique-bobines-lampe-terre"..

Le nombre de spires des bobines (dans un sens ou dans l'autre) doit permettre le réglage de l'inductance de ce circuit oscillant à haute tension et par conséquent permet le réglage des tension et fréquence des oscillations amorties..

Je suis content que cela te gratouille.

Moi, cela me chatouille depuis un moment,
mais pour ma part, c’est le mur du çon, ou plutôt de l’âge.

Pas foutu de m’y mettre, à essayer d’y comprendre quelque chose.
(C’est comme avec les impôts, mais là, il y a urgence…)

bonjour

un brevet qui semble correspondre a kapagen

http://v3.espacenet.com/publicationDetails...OC&locale=fr_EP

Bonjour à tous.
Ci joint la copie directement visible du plan Kapanadze qui semble le plus exact.



Je me demande ou se trouve le point précis d’émergence de l’énergie de l’éther.
Prenons les lampes de la charge : 150 watts en 220 volts. Cela donne une intensité de 0,68 ampère. La tension globale de la charge est d’environ 3000 volts.
Le transformateur d’alimentation en haute tension donnerait la même tension, selon certaines infos glanées sur le net. D’après la vidéo de Naudin, ce transfo consomme 200 watts. Cela donne 0,066 ampères sous 3000 volts. Nous avons donc un transformateur de Tesla qui ignore la loi de Lenz : l’intensité secondaire ne rétroagit pas sur l’intensité primaire.

Le mystère n'est pas encore percé.

A plus...

Bonsoir à tous.
Un lien pour un texte sur les travaux de Kapanadze
http://fliiby.com/file/802352/9i5rwxjqxy.html

a plus...
