> Réplication Bobine Tesla par Edenguard
  Ecrit le: Lundi 24 Février 2014 à 19h42 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 481
Membre n°: 10156
Inscrit le: 30/08/2012



Non un simple bobinage comme tu nous à fait ira mais prend du gros et laisse de l'aire entre les deux.


--------------------
Votre colas qui vous aimes.
PMEmail Poster
Top
Ecrit le: Lundi 24 Février 2014 à 20h33 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonsoir,

Merci les zamis !

Quelques photos du "drame" icon_smile.gif

Le primaire temporaire :

user posted image


On peut voir que l'arc s'est crée vers le bas, et a cramé le haut, mais il ne semble pas s'être déplacé???
A part comme une echelle de jacob, mais il n'a pas cramé le reste de l'isolant on dirait.


Et le secondaire :

user posted image


On peut y appercevoir un point noir, çà a du arquer par ici ^^


Sinon le bloc puissance a bien tenu, comme le bloc controle icon_smile.gif

Le nouveau bloc contrôle est en cours de fabrication, mais il me prendra un peu de temps.
Je vais en profiter pour tout intégrer dans un boitier, propre et net !
Avec LCD pour la fréquence, çà évitera de tout le temps utiliser un oscillo pour savoir où j'en suis.

A+


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Lundi 24 Février 2014 à 20h51 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 323
Membre n°: 10284
Inscrit le: 02/02/2013



Costaud ton bloc de puissance !
j aurrais parier le contraire , tant mieux !!

Bonne continuation ...

SG
PMEmail Poster
Top
Ecrit le: Lundi 24 Février 2014 à 21h00 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Bannis
Messages: 287
Membre n°: 10252
Inscrit le: 05/01/2013



Ah ouai quand même icon_eek.gif

La secondaire a fait un arc au primaire qui a amorcé un arc en puissance, c'est tout bon pour le plasma spark icon_lol.gif

J'ai trouvé ça si ça peut t'intéresser: http://puissancefoudre.over-blog.com/sstc
PMEmail Poster
Top
Ecrit le: Lundi 24 Février 2014 à 21h35 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Merci icon_smile.gif

Pour mon bloc puissance il contient deux 2MBI200SB-120-50 .
Ils m'ont l'air bien robustes et ont tenu 3KW l'autre jour, sans broncher.
Le radiateur chauffe un peu à la longue par contre, pour cela que je le ventile maintenant et que je comptes l'intégrer dans un boitier pour la protection et faire un bon refroidissement.
J'ai eu peur aussi qu'il crame avec le retour de THT dans le primaire, mais en fait pas du tout, tout semble OK icon_smile.gif

Le watercooling est une idée pas mal sur ton site Tom, merci.
Le souci c'est de trouver un waterblock de la bonne taille, pour chaque demi pont.
En + on dirait qu'il utilise un GDT avec bien moins de tours que moi, peut etre pour ca que j'ai une sorte de triangle en sortie, j'ai trop de tours, donc pas assez de courant dans les gates.
J'y ai pensé l'autre jour, je vais faire mieux avec ma nouvelle version, en utilisant du 1.5mm de cable électrique classique je penses.

Mon prochain montage sera au top j'esperes !

A+


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Mardi 25 Février 2014 à 09h06 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 1561
Membre n°: 10313
Inscrit le: 11/03/2013



Pour protéger le primaire de la THT tu peux mettre un disque horizontal en matière isolante au somment de la bobine primaire.
Plus le diamètre est grand , plus la THT doit faire du chemin pour toucher le primaire.
Le problème est de faire jonction isolante entre la galette et le tube supportant le primaire.

L'idée est basée sur le principe des isolateurs THT:
http://fr.wikipedia.org/wiki/Isolateur

Pour tout autre chose j'ai expérimenté ce principe et ça m'a sauvé la mise ! icon_wink.gif
PM
Top
Ecrit le: Mercredi 26 Février 2014 à 21h40 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 278
Membre n°: 10279
Inscrit le: 27/01/2013



Un site sur des réalisations de SSTC :


http://www.stevehv.4hv.org/SSTCindex.htm
PMEmail Poster
Top
Ecrit le: Vendredi 28 Février 2014 à 09h17 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 3069
Membre n°: 10219
Inscrit le: 30/11/2012

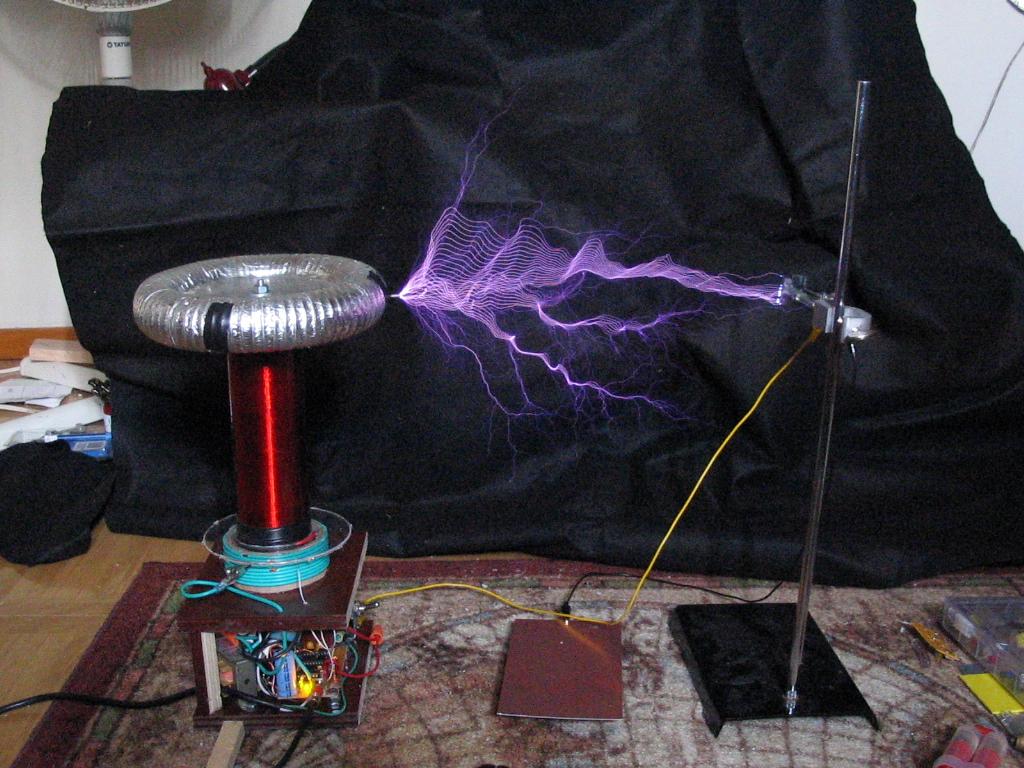

amusant la forme des arcs ...
user posted image


--------------------
Supplions inlassablement Dieu d’accroître en nous deux vertus : l’amour et la crainte. Car l’amour nous fera courir sur les voies du Seigneur et la crainte nous incitera à regarder où nous posons le pied. L’un nous fera apprécier les réalités du monde pour ce qu’elles sont véritablement, l’autre nous mettra en garde contre toute négligence.

Padre PIO


PM
Top
Ecrit le: Vendredi 28 Février 2014 à 10h31 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 371
Membre n°: 10456
Inscrit le: 01/12/2013



Bonjour,

Effectivement, très joli, ces arcs.

Je suppose que le pied à droite est la "masse" du circuit de la "Tesla coil", sinon les arcs pourrait se reboucler sur l'électronique en bas, ce qui ne serait pas terrible.

A+
JCV


--------------------
"Face à un problème complexe, il convient de commencer l’approche analytique par la solution la plus simple."
Expression dérivée du principe du Razoir d'occam. William d’Ockham - théologien Franciscain 1285-1349.
PMEmail Poster
Top
Ecrit le: Vendredi 28 Février 2014 à 10h48 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonjour,

Merci pour les infos icon_smile.gif

En effet, très jolis ces arcs !
On dirait des oscillations amorties icon_smile.gif

Je suis en train de refaire le primaire là, je vais le sur-élever et le faire aller en spirale vers le haut, cela devrait bien améliorer le couplage je penses.
J'ai pas mal avancé sur mon nouveau modèle de SSTC, à base d'arduino.
Me manque encore des composants mais sinon ca fonctionne bien icon_smile.gif
Je dois refaire un bloc puissance, j'ai un radiateur encore + gros qui attend les modifs icon_smile.gif

A+ !


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Vendredi 28 Février 2014 à 12h17 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 614
Membre n°: 10263
Inscrit le: 12/01/2013



Jolie photo en effet.
Mais en fait je pense que c'est fait avec une pose longue ce qui cumule plusieurs dizaines d'arcs.
PMEmail Poster
Top
Ecrit le: Vendredi 28 Février 2014 à 12h41 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 371
Membre n°: 10456
Inscrit le: 01/12/2013



Citation (croco31 @ Vendredi 28 Février 2014 à 12h17)
Jolie photo en effet.
Mais en fait je pense que c'est fait avec une pose longue ce qui cumule plusieurs dizaines d'arcs.

Oui, ce doit être pour cela qu'il y a du "grain" sur le reste de la photo, la pièce devait être dans le noir, ou presque.


--------------------
"Face à un problème complexe, il convient de commencer l’approche analytique par la solution la plus simple."
Expression dérivée du principe du Razoir d'occam. William d’Ockham - théologien Franciscain 1285-1349.
PMEmail Poster
Top
Ecrit le: Vendredi 28 Février 2014 à 22h18 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonsoir,

Il me semble que de toutes façons en général on met un grand temps d'intégration pour bien chopper les éclairs des bobines Tesla, comme les éclairs dans le ciel icon_smile.gif

Voici mon primaire modifié :

user posted image


Sa base est environ à 10cm au dessus de l'original, du coup on tombe pas loin de la base du secondaire, cela va améliorer grandement le couplage.

Manque le rail parafoudre au sommet et toutes les liaisons électriques.

A+


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Vendredi 28 Février 2014 à 22h58 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 2064
Membre n°: 275
Inscrit le: 11/06/2007



Les spires sont bien séparées, mais les colliers (bien qu'avec un caoutchouc) sont bien proches entre eux.

Source de fuite et de moindre efficacité ?
PMEmail Poster
Top
Ecrit le: Vendredi 28 Février 2014 à 23h05 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Avec un système classique à THT oui cela pourrait peut être poser problème, mais là avec un SSTC je suis pas sur que ce soit important.
La tension est plus basse donc ça devrait aller, non?
Je ne sais pas trop en fait, je vous dirais çà lorsque je pourrais tester de nouveau icon_smile.gif

Je me suis attaqué au boitier aussi, je les ais reçus ce matin donc super ^^
Mais j'attends les composants qui devraient pas arriver avant 2 semaines je penses donc triste icon_sad.gif
Me tarde !!!!

user posted image

A+


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Samedi 01 Mars 2014 à 09h27 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 1561
Membre n°: 10313
Inscrit le: 11/03/2013



Belle réalisation, bravo l'artiste ! icon_biggrin.gif

Il ne devrait pas y avoir de pb avec les colliers vu que c'est encore de la "basse tension".
Au pire il en existe en plastique pour l'electricité qui se vissent comme ceux de plomberie.
http://www.bricodepot.fr/troyes/collier-cl...sser/prod10917/
PM
Top
Ecrit le: Samedi 01 Mars 2014 à 09h44 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Bannis
Messages: 287
Membre n°: 10252
Inscrit le: 05/01/2013



Pour les colliers, tu peux prendre les clipsotube pour tube IRO ! (comme te l'indique electron)

http://www.materielelectrique.com/clipsotu...ris-p-9492.html

Ceux là sont réglables!
PMEmail Poster
Top
Ecrit le: Samedi 01 Mars 2014 à 10h47 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 2064
Membre n°: 275
Inscrit le: 11/06/2007



Mouais. et comme c'est fait pour un diamètre 16 à 20 il faudra rajouter une bague caoutchouc, car ce tuyau de cuivre à un moindre diamètre.

Les colliers proches, au lieu d'être alignés pourraient être simplement décalés sur le support bois. En faisant 2 lignes de x*n et de x*(n+1)

Et perso, sans même de collier, j'aurais percé 2 trous pour y passer un lien en plaquant le tuyau sur le support (ficelle, colring...)
PMEmail Poster
Top
Ecrit le: Samedi 01 Mars 2014 à 13h04 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 614
Membre n°: 10263
Inscrit le: 12/01/2013



Attention quand même aux efforts mécaniques (magnétiques) dus au fort courant impulsionnel qui passe dans le primaire:
le primaire a tendance à vibrer et sur mon OLOM j'ai déjà cassé les soudures sur un primaire mal fixé de 5 spires de D80mm (maintenant je le colle à l'araldite), mais il est vrai que c'est avec une spark-gap et un transfo de 5kV (capas de 15nF).
PMEmail Poster
Top
Ecrit le: Samedi 01 Mars 2014 à 16h17 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 1247
Membre n°: 303
Inscrit le: 15/06/2007



Citation (Edenguard @ Vendredi 28 Février 2014 à 22h05)
Avec un système classique à THT oui cela pourrait peut être poser problème, mais là avec un SSTC je suis pas sur que ce soit important.
La tension est plus basse donc ça devrait aller, non?
Je ne sais pas trop en fait, je vous dirais çà lorsque je pourrais tester de nouveau icon_smile.gif

Je me suis attaqué au boitier aussi, je les ais reçus ce matin donc super ^^
Mais j'attends les composants qui devraient pas arriver avant 2 semaines je penses donc triste icon_sad.gif
Me tarde !!!!

user posted image

A+

Les colliers d'attaches de la self conique , niet !!! trop d'effets capacitifs entre spires et peut être amorçages invisibles a l' oeil nu entre les attaches d' ou désaccord de la self.
Colliers plastiques ..................yes !!!!!
PMEmail Poster
Top
Ecrit le: Samedi 01 Mars 2014 à 17h48 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Bannis
Messages: 287
Membre n°: 10252
Inscrit le: 05/01/2013



embase plastique + fixation a frapper plastique et attaché par rilsan

se genre la:
http://www.materiel-de-pro.com/embase-a-vi...-sapiselco.html
PMEmail Poster
Top
Ecrit le: Samedi 08 Mars 2014 à 18h27 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonjour à tous,

Et merci des conseils, mais je vais garder mon système de fixation actuel icon_smile.gif

Voici une petite vidéo de ma nouvelle partie génération de signaux.



J'ai encore pas mal de boulot mais çà avance doucement icon_smile.gif

A+


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Samedi 08 Mars 2014 à 18h49 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 371
Membre n°: 10456
Inscrit le: 01/12/2013



Bonjour,

Super réalisation. Comme d'hab.

Moi je suis intéressé par ton DDS, quel modèle utilise tu ?
Plutôt la référence du pavé, que celle du circuit imprimé.

Là, cela va être de la grosse puissance.


A+
JCV

Ce message a été modifié par Chercheur le Lundi 25 Août 2014 à 23h46


--------------------
"Face à un problème complexe, il convient de commencer l’approche analytique par la solution la plus simple."
Expression dérivée du principe du Razoir d'occam. William d’Ockham - théologien Franciscain 1285-1349.
PMEmail Poster
Top
Ecrit le: Samedi 08 Mars 2014 à 19h44 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 1247
Membre n°: 303
Inscrit le: 15/06/2007



Citation (Edenguard @ Samedi 08 Mars 2014 à 17h27)
Bonjour à tous,

Et merci des conseils, mais je vais garder mon système de fixation actuel icon_smile.gif

Voici une petite vidéo de ma nouvelle partie génération de signaux.



J'ai encore pas mal de boulot mais çà avance doucement icon_smile.gif

A+

L'oscilloscope est super mais très cher ........Les temps sont durs pour les retraités .....ahahahhahahahaha !!! et pourtant c'est vrai ....
PMEmail Poster
Top
Ecrit le: Samedi 08 Mars 2014 à 20h32 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Rebonsoir,

Merci bien icon_smile.gif

Le DDS c'est un AD9850, 5.5 euros sur ebay icon_smile.gif
J'utilises que çà depuis quelques années maintenant quand je dois générer des fréquences, c'est super pratique !
L'ancienne version SSTC était à base de TL494, pour avoir quelque chose de passe partout et de + simple et + léger, pour que ce soit reproductible par tout le monde, mais moi je préfères avec DDS et arduino icon_smile.gif
Je comptais faire une vidéo explicative exprès sur le DDS, si cela vous intéresse je m'y colle dès ce soir icon_smile.gif
J'essais toujours de faire des vidéos les plus courtes possibles, car si c'est long c'est un peu pénible à regarder pour les gens.
Du coup je saute surement des infos qui pourraient êtres importantes ou interessantes, désolé !

Mais je veux aussi m'en servir pour ma TC classique, et d'autres que je pourrais faire plus tard, car ma TC classique actuelle est pas bonne question dimensions.

Un oscillo revient cher en effet, dans les 300 pour le mien, mais c'est malheureusement indispensable pour faire du développement de ce genre...
Je ne regrette pas en tous cas, j'en suis pleinement satisfait, et je n'ai pas besoin d'un au top du top, même si j'aurais préféré un 4 voies c'est sur, là j'aurais pu montrer tous les signaux en même temps mais bon, on fait comme on peut icon_smile.gif

A+

Ce message a été modifié par Chercheur le Lundi 25 Août 2014 à 23h45


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Dimanche 09 Mars 2014 à 04h22 Posted since your last visit
Quote Post


Passionné(e)
*****

Groupe: Membres
Messages: 51
Membre n°: 10472
Inscrit le: 07/01/2014



Salut,

Est ce que ton ancienne version SSTC à base de TL494 , elle t'a donné entière satisfaction ?
Est-ce le schéma qui est dans ce fil de discusion ?

Merci.

Ce message a été modifié par Chercheur le Lundi 25 Août 2014 à 23h45
PMEmail Poster
Top
Ecrit le: Dimanche 09 Mars 2014 à 09h40 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 371
Membre n°: 10456
Inscrit le: 01/12/2013



Bonjour ,

Je ne suis pas contre une vidéo sur le DDS, mais il n'y a pas urgence pour moi.

Je vais commencer par télécharger la doc de l'AD9850.

A+
JCV





--------------------
"Face à un problème complexe, il convient de commencer l’approche analytique par la solution la plus simple."
Expression dérivée du principe du Razoir d'occam. William d’Ockham - théologien Franciscain 1285-1349.
PMEmail Poster
Top
Ecrit le: Dimanche 09 Mars 2014 à 11h07 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonjour,

Je n'ai malheureusement pas pu me servir longtemps de mon ancienne version...
De ce que j'ai eu comme retour de Mr Anonyme, il a eu de la sur-unité avec.
Le seul point délicat c'était le réglage du duty, pas assez précis avec un simple monotour.

Dernièrement il semble qu'il y est eu un souci avec le bloc puissance, peut etre un transistor cramé malgrès les protections, on sait pas trop il a pas eu le temps de diagnostiquer...
Peut etre rajouter + de protections comme les diodes rapides en série et antiparallele pour laisser de coté celle interne, mais çà doit couter une blinde icon_sad.gif
Ou alors c'est une trop grosse résonance qui n'a pas été stoppée par les transils et varistances, je sais pas trop.
Ou alors le SSTC trop proche de la bobine Tesla, qui a ionisé tout autour donc surtension, comme quand mon ancien primaire temporaire a cramé.

Je ne peux pas dire, pas assez d'infos et pas pu diagnostiquer !

Je n'ai pas encore posté la dernière version du schéma mais ya pas grand chose qui change, de toutes façons tu voulais partir sur un schéma d'un autre site donc c'est bon icon_smile.gif

Ok pour le DDS, ce sera fait dans la journée si tout va bien icon_smile.gif

A+ bon dimanche !


--------------------
PMEmail PosterUsers Website
Top
Ecrit le: Dimanche 09 Mars 2014 à 11h15 Posted since your last visit
Quote Post


Passionné(e)
*****

Groupe: Membres
Messages: 51
Membre n°: 10472
Inscrit le: 07/01/2014



Merci Edenguard,
Il est en effet préférable de construire qql chose qui a tenu le choc.
Je remets le liens pour ceux que ça intéresse
http://www.richieburnett.co.uk/sstate.html
PMEmail Poster
Top
Ecrit le: Jeudi 13 Mars 2014 à 08h12 Posted since your last visit
Quote Post


Expert(e)
******

Groupe: Membres
Messages: 534
Membre n°: 10240
Inscrit le: 29/12/2012



Bonjour à tous,

Petite vidéo pour expliquer en détail la génération des signaux pour mon nouveau circuit SSTC :






Et voici une autre vidéo pour expliquer les DDS icon_smile.gif
Avec un petit supplément sur la gestion de mon système SSTC par fibre optique ^^






A+


--------------------
PMEmail PosterUsers Website
Top
1 utilisateur(s) sur ce sujet (1 invités et 0 utilisateurs anonymes)
0 membres:

Topic OptionsPages: (6) 1 [2] 3 4 ... Dernière » Reply to this topicStart new topicStart Poll





[ Script Execution time: 1.2023 ]   [ 12 queries used ]   [ GZIP activé ]
