La led eternelle de Mr Delamorto, Surunité !

Alors un replicateur Tinselkoala a fait un " Vrai fake " avec une pile bouton :



Sa pensée est que Akula avec sa ferrite de bobine HT a tres bien pu planquer des piles boutons dans les potentiometre . Si on regarde bien il y a les chassis des potards qui sont soudés sur le circuit ...



SG

Euh.... oui, mais!

le clown là agit avec deux leds, vertes en plus , je crois qu'elles consomment moins que les blanches et de tailles inférieures peut être?

Akula éclaire 8 leds, blanches et de bonne tailles, ce ne sont pas des 1,2v...

donc il faudrait combien de piles boutons?
au moins 4 ça c'est sure...

il ce serait donc cassé le c.. à démonter des potars, pour y insérer des piles, et en plus les laisser fonctionnels, puisque on le voit agir avec...

Incroyable!!!

qu'il fasse la même chose avec 8 leds ...

@Capra :
Le montage est élévateur de tension et est régulé en tension.
Dans l’absolu, il peut alimenter 8 LED avec une pile bouton.
Tout est une question de temps, lié à l’énergie contenue dans la pile.

@SG
Un vrai fake ne prouve pas que l’original en soit un.
J’ai parcouru le sujet sur overunity, en diagonale et apparemment certains ont tenté de reproduire le montage, sans succès.
Nos amis outre atlantique se posent aussi la question du câblage des feuilles de cuivre…
http://www.overunity.com/14524/3v-ou-flash.../137293/image//
Ce qui est bien avec tout ça, c’est que là encore ça ne prouve pas que l’original soit un fake puisque personne ne sait vraiment comment câbler les feuilles de cuivre, à part l’auteur.
Je dis l’auteur car je m’y perds avec akula et Seminin77 ???

Je pensais que c’était tout récent ce montage mais j’ai vu un plan Russe de 2007…étonnant que l’auteur ne soit pas aller plus loin, ça m’interpelle un peu plus.
http://www.overunity.com/14524/3v-ou-flash.../136763/image//

Comme dis Tinselkoala
http://www.overunity.com/14524/3v-ou-flash...9879/#msg399879
on peut se demander pourquoi Akula nous fait perdre notre temps en ne délivrant toujours que des informations qui ne permettent pas de conclure.

Je ne capte pas tout en Anglais, encore moins en Russe mais ça sent un peu le moisi cette affaire…c’est dommage parce que ça me plaisait bien.
J’essaierais quand même un jour quand j’aurais un peu de temps.
A moins d’un rebondissement extraordinaire de cette affaire qui me galvanise !

Sur la base de mon hypothèse initiale j'ai fait une bobine (15 tours et 60 tours): avec un générateur carré on voit bien que cela se comporte comme un vulgaire transfo ferrite d'alim à découpage.
J'injecte un signal carré sur la bobine primaire de 15 tours, et j'observe la tension sur l'enroulement secondaire de 60 tours.
J'ai trouvé une résonance vers 2.8MHz.


J"ai revu au moins 10 fois la vidéo originale de Delamorto et je me suis aperçu que mon premier relevé était complètement faux.

La vidéo du démontage de la bobine:

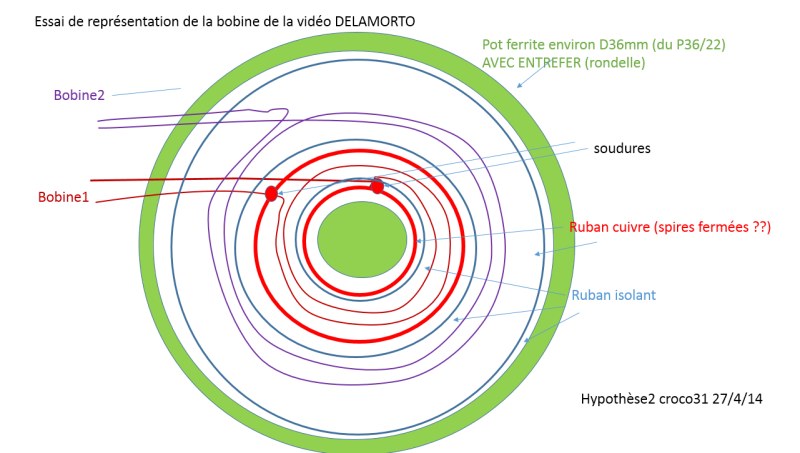

Mon interprétation revue et corrigée:




Mes constatations:
- on ne voit pas bien qu'il y a 4 fils qui sortent de la bobine: chaque paire est serrée dans une gaine blanche mais il y a bien 2 pastilles coté cuivre du circuit imprimé
- les rubans de cuivre enserrent seulement la bobine1, pas la bobine extérieure
- il me semble par contre qu'il n'y a pas de coupure dans les rubans, ce qui est curieux car cela fait une spire parasite qui va amortir complètement la bobine
- ces rubans sont respectivement reliés aux bornes de la bobine 1: cela peut former un circuit LC oscillant.
- il y a une rondelle blanche (carton?)qui tombe au démontage de la ferrite donc un entrefer sur la ferrite

Personnellement je me concentre uniquement sur ce circuit: trop de schémas et de vidéos sont sortis depuis et brouillent complètement l'écoute.

Hello croco,

Je me demandais si j’avais rêvé ou quoi ! ?
Sur cette vidéo les feuilles de Cu sont bien aux extrémités…comme sur ton premier schéma.
https://www.chercheursduvrai.fr/forum/in...pic=1605&st=60#
Le gars prend les précautions d’usage en isolant les couches avec du scotch (blanc). Tout est clair
Mais qui a fait cette vidéo, toujours le même auteur russe ?


Sur  "ta vidéo" croco, effectivement les feuilles de Cu enserrent un seul bobinage.
Il n’y a aucune précaution d’isolation.
Difficile à dire si les feuilles de cuivre forment une boucle mais il semblerait que oui effectivement.
Si c’est bien le cas, normalement ce n’est pas bon car ca fait un court circuit. C’est comme si on court circuitait un bobinage en sortie.

Il y a une rondelle entre fer ce qui diminue l’Al assez fortement.
Si l’Al n’est pas élevé la spire en court circuit ne fera pas un court circuit franc mais ça doit absorber pas mal d’énergie tout de même, qui est convertie en chaleur dans le ruban de Cu.
Enfin tout dépend du collant du scotch en cuivre…de comment on a appuyé ou pas, c’est pas top tout ça.


Sinon la table de travail du gars manque de clarté ce qui montre que nous avons affaire à un bon bidouilleur. Ce n’est pas péjoratif, puisque des fois  fais pareil mais pas étonnant que la com soit au même niveau, ça manque de clarté.

Dans pareille situation je chercherais à contacter le gars pour tout clarifier.
Kiki parle Russe ?

Attention , la video que tu Cite est celle d Akula , et je le soupçone de nous faire de l enfumage totale ...

A mon avis les seules video qui valent la peine sont celle de Delamorto
Voici sa chaine youtube :

http://www.youtube.com/watch?list=UU3TN2P5...Q&v=juwm_W5-qAM

SG

Oui, merci SG, ça n'était pas clair pour moi, qui faisait quoi .
Delamorto est le génie de la sur unité on dirait !
toute l'affaire part de lui alors .
Étrange le nom de Delamorto (qui sonne pays latin), en caractères latins (ce qui montre une volonté d'ouverture) mais tout le reste est en Russe, pas top pour la com...

et a part youtube on n'a pas de contact direct ?

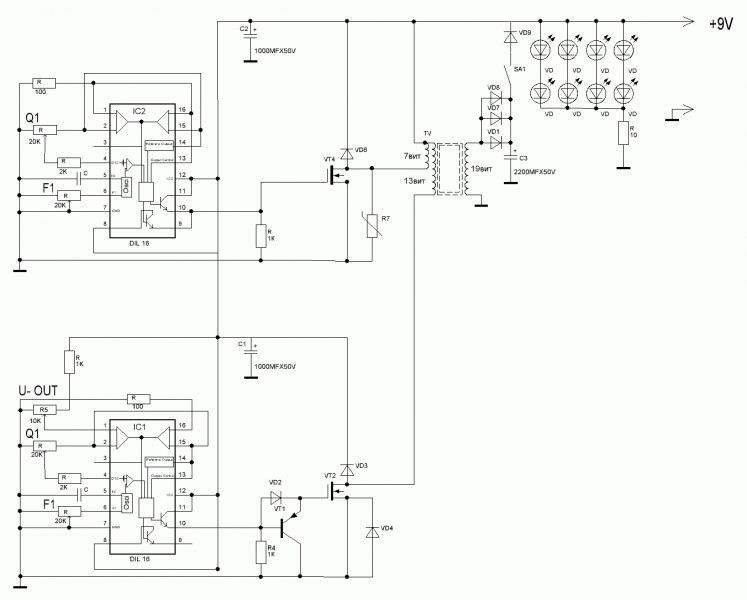

Voilà le schéma qui correspondrait au circuit avec 5 potentiomètres

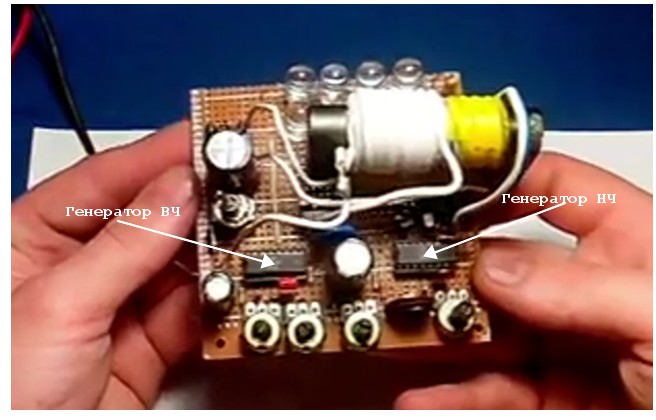

Clairement 2 oscillateurs à base de TL494 attaquent la même ferrite (en ferroresonance ?)

Ce dernier schéma est de qui ?
Quelle montage ou vidéo cela concerne-t-il?

A propos de schéma existe-t-il un schéma fait par Delamorto LUI-MEME ?

Sinon je vais relever le cuivre de la vidéo: si la vidéo n'est pas fake on aura au moins une base solide.

Merci.

Peut-être ce montage. De qui ???

Difficile de s'y retrouver dans les forums russes

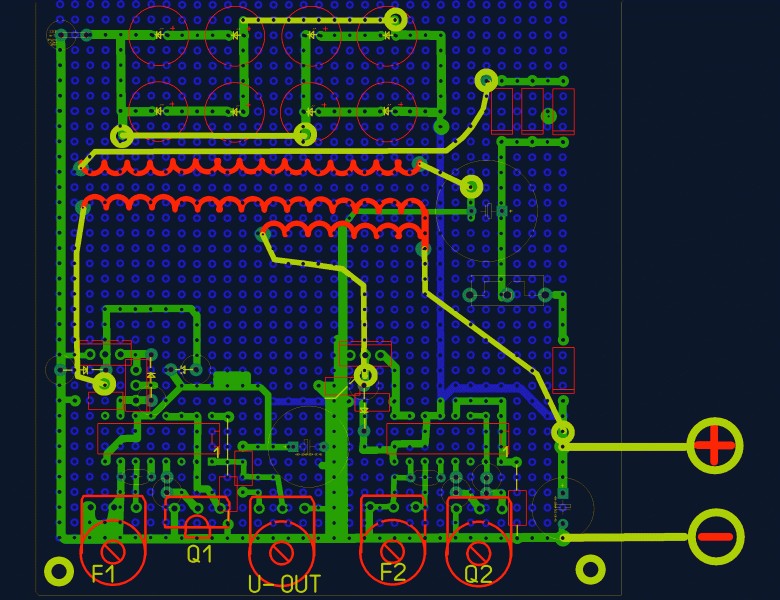

Et l'implantation estimée :

Moi je dis bravo Cheors, car tu as du t'amuser à décortiquer le truc, mais maintenant à savoir si un plan correspond à cela, puis enfin trouver les valeurs de composants...

facile quoi ...

L'implant n'est pas de moi, mais dessinée par un membre de forum russe.

J'aurais préféré que ce soit de toi, là maintenant, j'ai moins confiance

La ferrite ressemble beaucoup au noyau de certaine tht de tv portative en noir et blanc.

Je compte au primaire: 5 spires pour la petite et 10 spires pour la grande

Au secondaire: 15 spires.

Je tenterai bien moi

La difficulté est aussi de trouver la valeur des composants, non?
vous les avez ?

sur le ci, on distingue 3 circuits, le vert, le jaune et le bleu, je ne comprend pas comment sont branchées les leds???


(mais si il y avait que cela )

Le plus gênant, c'est la valeur des deux condo notés C sur le schéma, ils déterminent la plage de fréquences, mais c'est pas catastrophique.

Pour le reste des valeurs manquantes ça ne devrait pas poser de soucis

Le schemas qu a trouvé Cheors , contient quelques petites erreurs , moi aussi je décortique le truc et c est pas une mince affaire . En tout cas ce schemas en est tres proche ...

Il y en a un autre fait a la main qui me semble meilleur :
Lien schemas

SG

A mon avis il vaudrait mieux se concentrer sur la vidéo d’origine de Delamorto:
- circuit plus simple
- ferrite en pot P36/22 facile à trouver

Je ne m'y connais pas spécialement, je vais me permettre de poser des questions.

On voit les leds en série par deux, elles sont blanches de bonne taille,je dirais 10mm à vu de nez, elles consomment donc 3,2v environ par led.
accouplées en série, cela demande une tension de 6,5v environ, sachant qu'une led ne supporte pas les tensions supérieurs à ces caractéristiques, comment gèrent ils la tension maximum, le composant 10 avant les leds, serait une résistance,comment définir une résistance valable pour plusieurs seuil de tension?

Est ce que 2 leds en séries peuvent supporter 9volts?
la résistance est elle configuré pour cette tension, ce qui expliquerait le décrochement des leds par moments, suivant les réglages des potars?...

@Croco

Pas sur car je vois pas trop coment , meme avec une pile bouton planquée dans un des potards , vu le schemas , akula peut alimenter le systeme ...Donc il me semble credible ...

Des Tl494 ou equivalent j en ai et je les connait , et une ferrite HT TV j en ai aussi , alors je crois que je vais tenter celui ci ...

Des ferrites en pot j en ai pas ...

SG

@capra: pour calculer la valeure de la résistance en série avec une led, R (en ohm) est égale a la tension de l'alim moins la tension de seuil led, divisé par I (courant dans la led en ampère).

@sacregraal: Je vais sans doute me mettre aussi dans le bobinage d'une ferrite de tht de tv et attaquer la suite qui va bien

Il serait bon de se mettre d'accord sur le bon schéma et fabrication des bobines, mais d'un autre coté une dispersion des montages peut aussi être favorable à trouver un truc qui marche.

je pars de mon coté sur le montage Delamorto: j'ai ce qu'il faut et les potars ajustables vus sur sa vidéo sont vraiment trop petits pour accueillir une pile.

Ce serait pas de bol si tout est fake

Merci Tom80, là n’était pas ma question, je connais un peu les leds, j'ai posé et branchés 313 leds sur mon plafond placo, sur une surface de 4m par 5m environ, dont une clignotante, représentants le ciel de naissance de mes enfants, avec les couleurs respectives des étoiles, la clignotante étant l'étoile polaire (consommation totale 75w..., de mémoire)
Je sais donc brancher une led.
Je me demandais juste comment ils pouvaient faire en sorte d'avoir une alim stable, en deux mots...

Une idée pour deux ref incomplètes?

La varistance type FNR ??? et la transil 1.5KE ???

Je ne suis pas spécialiste de ce genre de bestiaux mais ces composants sont là pour protéger les transistors.
L'IRF3710 ne tiens que 100V, donc je prendrai des tensions inférieures à 100V pour les 2 composants que tu cherches. 95V par exemple.

et pas trop bas en tension non plus pour ne pas bouffer l'effet recherché, j'imagine.
La varistance est capacitive en plus, ça doit avoir son petit effet aussi par rapport au transil.

tu peux faire une recherche paramétrique sur les varistances ici par exemple, en commençant par la tension de blocage:
http://fr.farnell.com/jsp/search/browse.js...3D2014%2B202851

et le transil ici
http://fr.farnell.com/jsp/search/browse.js...prevNValues%3D0

J'en étais là aussi, pas de pile dans des petits potentiomètres comme ça, ou alors de prothèse auditive.

ça ne semble pas un fake, le montage de delamorto me plait bien aussi car j'y vois moins d'incertitudes de design.

Bonjour,

Si c'est un "fake", et je ne voudrais pas être rabat joie, mais le seul endroit où on peut loger des piles est la capa marquée 2200µF 50V qui a une taille suffisante pour y loger plusieurs piles de style LR43. Un fois le convertisseur démarré par la pile de 9V, les piles maintiennent sont fonctionnement, et il doit bien ouvrir l’interrupteur qui va déconnecter les piles pour arrêter le système, d’ailleurs si l'inter est dans la mauvaise position, le système démarre mais ne tient l'allumage qu'une seconde (temps de décharge des condos).

A+
JCV

Oui mais dans sa deuzieme vidéo , il dessoude les condos et les explose ...

SG

Sur la vidéo que j'ai, je ne l'ai pas vu ouvrir les 3 condensateurs, il a démonté les trois de la carte, mais on ne voit pas l'ouverture du 2200µF.

A+
JCV

Bonjour à tous,
Je pense que c'est mon effet, deux barres de cuivre séparées baignaient dans un champs  magnétique et des ferrites qui amplifient le retour de la puissance négative qui charge le condensateur au bornes de l'alim , la tension étant plus haute l'alim ne débite plus; la question de fréquence c'est une question de sous harmonique.
A+
richardv
