La led eternelle de Mr Delamorto, Surunité !

Apres pas mal d' heures a regarder cette vidéo :

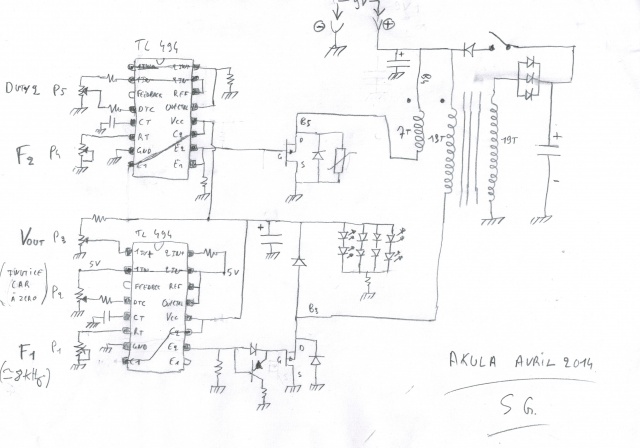

Voici le Schemas que j ai pu en tirer :






Une petite analyse vite fait :
Le Tl494 du bas est une alim a decoupage régulée ( avec asservissement ) de type boost . P2 ne sert a rien dans cette configuration , d ailleur il est a fond sur la vidéo ... P1 sert a regler la fréquence qui vu le son audible sur la vidéo tourne autour des 8Khz . P3 regle l asservissement , la tension de sortie pour les leds .

Le Tl494 du haut est une alim a decoupage de type flyback , non asservie , P4 regle la frequence et P5 le duty Cycle .

Ce qui est originale c est que ces 2 alim fonctionnent sur la meme ferrite .

Reste a reunir tout le matos pour essayer ca !

SG

Je viens de finir la bobine: 7 et 13 spires entrées communes au primaire et 19 spires au secondaire sur une ferrite de récupération qui vient d'un tht oréga 40332-27

J'ai presque tout sauf les TL494 que je vais commander.

Dommage qu'on ne puissent pas prendre des NE555 car j'en ai un bon paquet! lol

Bravo, j'ai hâte de voir ça

il n'y a pas d’équivalence pour le TL494?

je ne peux malheureusement que vous regarder faire, manque de compétences dans le domaine
bonne chance (si c'est de la chance qu'il faut ? )

Il y en a etiquetés 7500 dans certaines alim a decoupage , ce sont des équivalent des TL494 ...

SG

Bravo, j'ai hâte de voir ça

il n'y a pas d’équivalence pour le TL494?

je ne peux malheureusement que vous regarder faire, manque de compétences dans le domaine
bonne chance (si c'est de la chance qu'il faut ? )

Bonsoir

http://stores.ebay.com/G-C-Supermarket-HK-..._sid=1090683909

Décidément encore en chine, y a pas plus près, on en fait pas en France ou au moins en Europe ???, mais qu'est ce qu'on fait alors???

ah oui, des chômeurs...
dsl, je craque

@sacregraal: Mais oui, j'y avais pas pensé, il y en a dans les alim de pc TL494 = KA7500B, ces deux références remplacent le défunt NTE1729

Pas mal de truc pas cher en Chine, mais faut attendre 3 semaines, un mois voir plus, si vous achetez des composants ça peut être intéressant , mais évitez les batteries lipo, elles arrivent souvent hyper gonflée

Le schéma plus récent avec presque toutes les valeurs de composants :

Est ce que la section du fil de la bobine a une importance?

peut on utiliser du 0,34 aussi bien que du 2,5²?

section identique sur chaque bobinage?

@capra: très bonne question!

Mon cadre de ferrite mesure 60mm de longueur sur 36mm de largeur, l'espace réservé aux bobine mesure 40mm.

Mon fil fait 1.7mm d'épaisseur avec isolant ( 0.5mm² de section)

La bobine secondaire laisse un espace vide de 6mm soit, après centrage , 3mm de chaque côté.

Le 0.75mm² est trop épais, les 19 spires ne rentrent pas, par contre côté secondaire la bobine 13 spires laisse 17.9mm d'espace libre, presque 9mm de chaque côté et cela me semble beaucoup!

J'ai tout bobiné en 0.5mm², mais il est possible que le primaire soit en 0.75mm², cela laisserai que 11,6mm d'éspace libre, donc j'ai un doute.

@cheors: il y a une erreur sur le schéma en ce qui concerne la transil VD4 qui placée de cette façon, ne sert a rien.

Je pense aussi qu'il y a un transistor de trop par rapport au schéma de sacregraal,(VT3),cependant on a la ref complète de la varistance et de la transil!

Les transistors VT1 et VT3 sont des BC307 PNP

Oui le transil devrait être sur le drain de VT2.

A mon avis les 2 IRF3710 sont un très mauvais choix avec une capacitance d'entrée de plus de 3nF.
Pas étonnant qu'il faille des circuits de décharge VT1 VD2 et VT3 VD10.
Je prendrais par exemple des IRFU110 bien plus rapides avec seulement 180 pF de capa d'entrée.
Probablement qu'on peut alors se passer des circuits de décharge.

Bonjour,

Petit essai avec ce que j'ai "sous la main".

Avec un T494, j'ai fait le câblage de la partie à deux potentiomètres.

Les pots que j'ai mis sont des 22k.J'ai mis 2.2k en R10, et 4.7k en R11, avec ces valeurs, le rapport cyclique va de 0 à 90%.

En passant R10 à 22k, on a un meilleur réglage du rapport cyclique.

Pour le pot de réglage de fréquence R12, il vaut mieux mettre un multi-tours car le réglage de la fréquence est très pointu. Ce doit être pareil pour R6 sur l'autre partie.

Si cela peut aider.

A+
JCV

Ce message a été modifié par JCV le Jeudi 01 Mai 2014 à 13h49

Bonjour. Comprend plus la vidéo a changé , et là vite a Lourdes car maintenant c'est un pot ferrite + un pont redresseur + un transistor + un condensateur + une mini led + une lampe leds ???????????????????????????????????????????????????????????????????

Pour VT1 et VT3, j'ai mis un 2N2907 (de récup), le BC307 me donne un résultat bizarre (glitch).

A+
JCV

Décidément encore en chine, y a pas plus près, on en fait pas en France ou au moins en Europe ???, mais qu'est ce qu'on fait alors???

ah oui, des chômeurs...
dsl, je craque

Oui des chômeurs avec des syndicats qui en créent de plus en plus en plus ,complices des politicards et de certains patrons qui vendent l'industrie française au monde entier .

Quand a 14/15 ans et pendant 20 ans comme des milliers de couillons du lundi matin au samedi soir on se tapait 55 a60 heures par semaine , la fainiasse de France paradis de l'assistanat a bien changée .....
Eh !!oui les pauvres petits choux a 15 ans ou a 20 ans ou a 25 ans ou a 40 ans et bien plus c'est déshonorant de se salir les mains , il vaut mieux un bon RSA + un bon appart en HLM aux frais des cons qui bossent et après qu'il y ait un sacré CO........RD après avoir COTISE 45 ans réels qui vienne me dire les vieux et les retraités au pilori , je l' attend .....

J'ai un ami en Chine , a Pekin depuis 18 ou 19 ans : IL BOSSE ET IL FABRIQUE LA MERDE OU LES DIAMANTS selon la demande que les fainiasses syndiquées en France ne veulent pas faire ...........Car la devise de la poubelle FRANCE entre les bulleurs et les 250.000 parasites qui viennent également se faire entretenir en France chaque année avec la bénédiction de TOUS NOS POLITICARDS c'est café au lait et grasse matinée ,on est mal barrés .......NOUS SOMMES LE SEUL PAYS AU MONDE , LA FRANCE , JE DIS BIEN LE SEUL PAYS AU MONDE OU UN MALIN PEUT SE FAIRE ENTRETENIR SANS TRAVAILLER PENDANT 40 ANS OU PLUS et en suite avoir même droit a une retraite ....

Alors voila pourquoi les chinois , et ils ont bien raison , nous fabriquent nos circuits intégrés .....TL 494.....

T494IN dispo chez Farnell à 0.75€HT (ref: 1470529)

A+
JCV

Je note

Le 307 est un gros mou lol

Les prix des ci ont bien changés, beaucoup moins cher qu'avant

Bojour,

Lasersaber donne une autre solution :

https://www.youtube.com/watch?v=Xk35CpCFg1w...=em-uploademail

Schémas et vidéo ici :

http://laserhacker.com/?p=401

Bonsoir,
j'ai terminé le circuit réplique de celui de la vidéo Delamorto.

Le schéma de référence:


Les couches pistes:


L'implantation des composants et valeurs:


J'ai utilisé un transistor NPN 2N5154 que j'avais sous la main: il tient 2A sous 80V, ce qui est utile pour supporter la tension FCEM de la bobine. Un autre NPN ou un mosfet de 100V ferait aussi l'affaire.

Fraisage du CI à l'anglaise:


L'étamage à froid:

"Vanitas vanitatum"

Les composants montés:


J'ai utilisé des trimmers 10K 10 tours pour faciliter les réglages.
Pas de pile bouton cachée dans les capas

Tests prévus ce WE.
A suivre.

Superbe.

On connaîtra la vérité sur ce montage bientôt.

Bonsoir
JCV

C'est du très pro, bravo !

Et rapidement fait en plus...

19 heure, il se couche tôt le Croco et il travail pas le vendredi, les boules

Magnifique croco !

De mon coté je replique la version avec les TL494 , je les ai soudé , j ai donc 2 PWM dont un asservi . J avais fait une petite erreur sur mon schemas mais rien de bien grave ... J ai ajusté les condos pour des plages de fréquence allant de 6Khz a 50Khz .
Jusque la tout va bien .
Prochaine etape les Nmos ...

SG

@sacregraal: ton erreur sur le schéma concerne le tl494 du bas?

Peux-tu donner stp des précisions?

De mon côté je n'ai fait pour le moment que la bobine, c'est déja un début! lol

Bonjour,
Je n'ai pas suivi depuis un moment, mais comme croco a fait l'effort de fabriquer un circuit, j'ai visionné la première vidéo du premier post.

Il alimente le circuit en 2.94V
On remarque que le led verte clignote et elle va le faire tant que les 1470µF de condos quasi en parallèle ne seront pas déchargés en dessous de son seuil de conduction de 2,1 V .
Je ne voit pas comment se fait l'oscillation, mais le fait de changer la perméabilité du transfo ferrite stop la réaction.
Normal aussi que la la led blanche reste éteinte, puisque son seuil de tension est de 3.5 V

A un autre moment, il envoie une pichenette de plus de 20 V. La led verte s'allume plus franchement et la blanche s'allume et doit le rester assez longtemps vu la résistance de 1 k en série .
Je ne suis pas allé voir plus loin.
Je comprends le silence de Croco, ce n'est qu'un bricolage pour épater la galerie .

Alors oui ca concerne le TL494 du bas , la broche 16 (2in+) est reliée a la masse via la resistance et pas a vref ... Logique ...

SG
