La led eternelle de Mr Delamorto, Surunité !

Elles sont bien celles la :

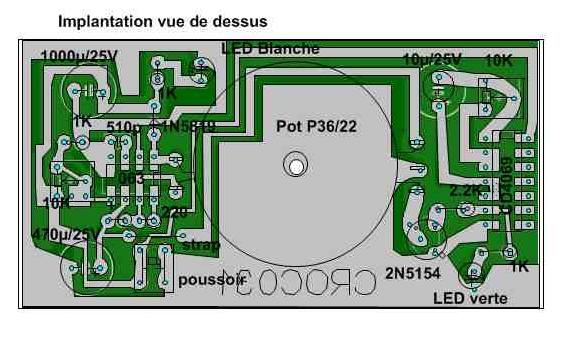

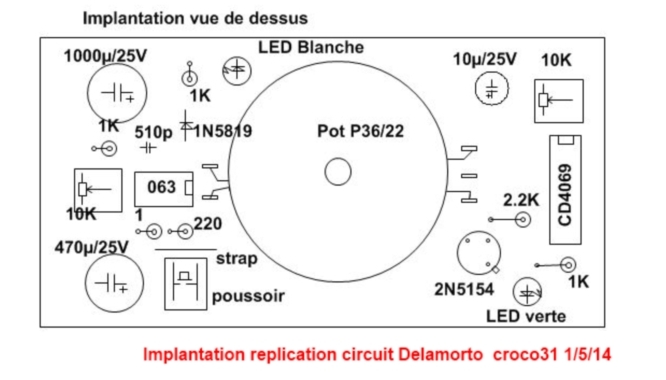

Superbe boulot Croco, impatient de voir la suite

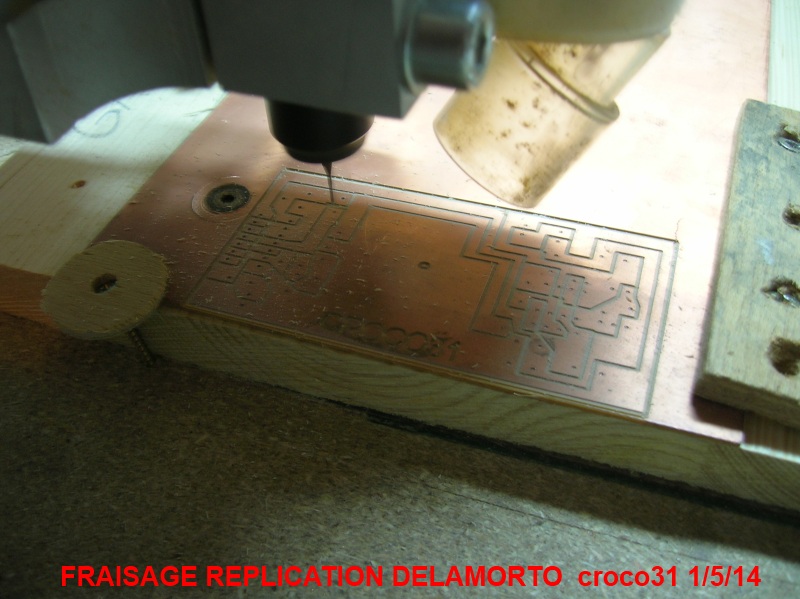

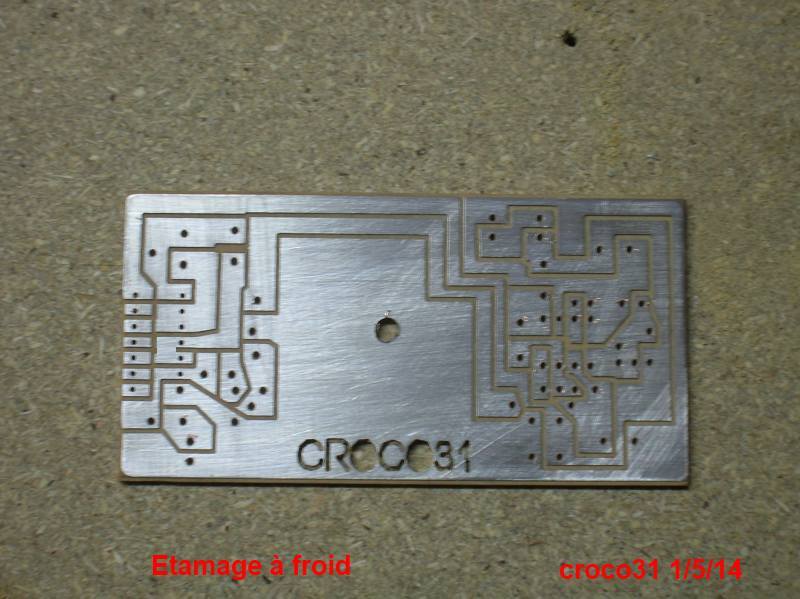

J'envie ta commande numérique.

Est ce que tu as mis des feuilles de cuivre ou pas, finalement ?

Bonsoir,
voici des infos sur les premières mesures.

Le montage fonctionne du premier coup, mais de manière classique sans surunité: si on débranche l'alim les Leds s'éteignent au bout de 1 à 2 secondes.
Le potar de réglage permet d'ajuster la tension aux bornes de la capa de 1000µF comme tout bon convertisseur boost, et conforme à la datasheet du circuit 34063.

Ceci explique que la durée d'allumage de la LED blanche dure un peu plus si on augmente la tension de la capa (seuil de 3V environ sur la LED blanche).
En pratique tout s'éteint en dessous d'une tension de 3V environ en sortie, l'alimentation restant aux alentours de 2.9V dans tous les cas.

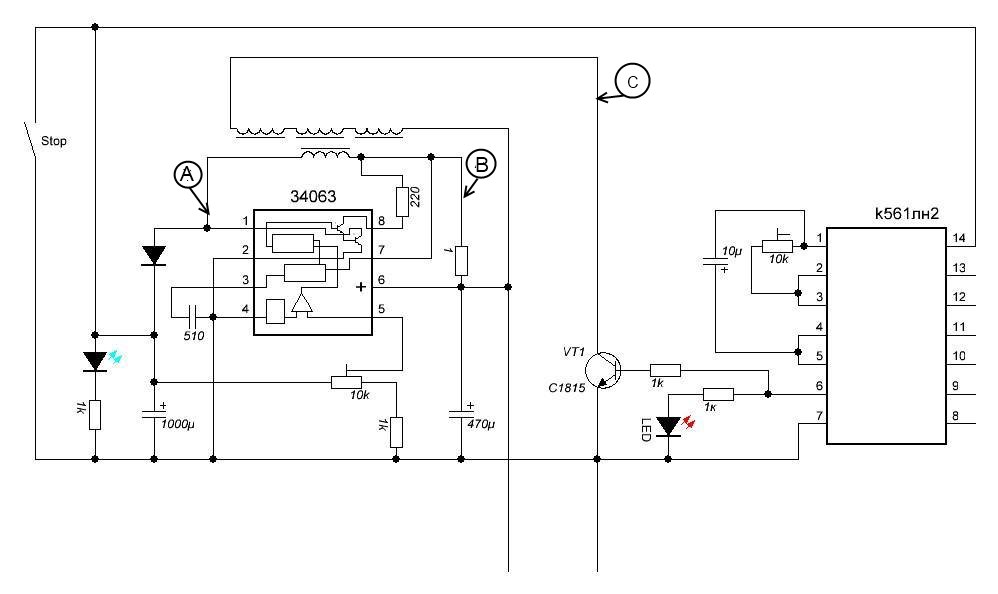

Le schéma mis à jour avec les points de mesure A,B,C:
- A est la sortie de la bobine primaire au niveau de la diode qui charge la capa de 1000µF
- B est l'entrée de la bobine primaire en aval de la résistance de 1ohm, ce qui donne en fait le courant entrant dans la bobine primaire, la tension d'alim étant fixée à 3V.
- C est la sortie de la bobine secondaire qui est hachée par le transistor

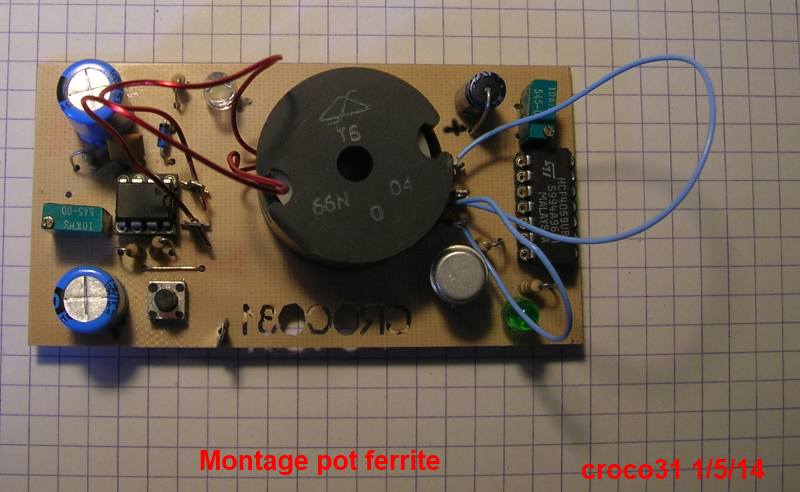

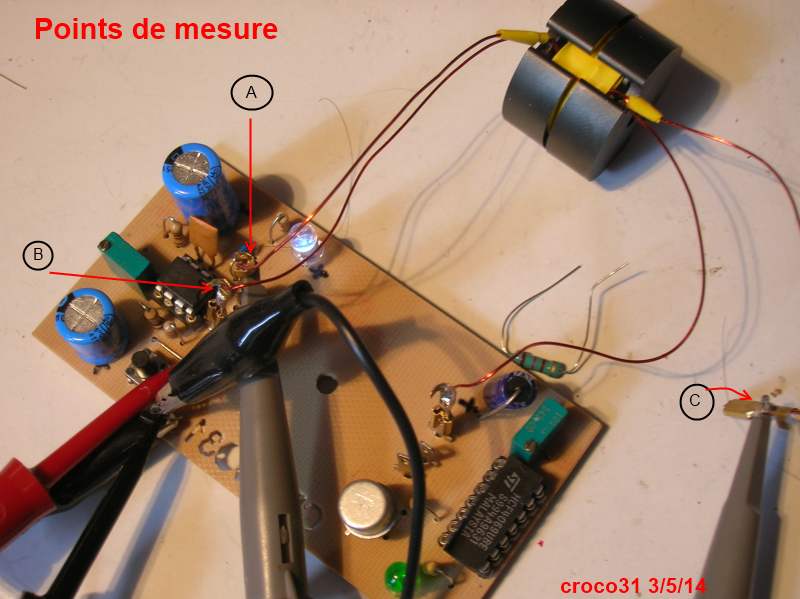

Le montage sous test:


La ferrite est un pot T4 (Al environ 400) de Ferroxcube P36/22, où j'ai créé un entrefer de 0.5mm par ponçage.

J'ai réalisé deux bobines:
1) Une première qui colle à priori à la vidéo de Delamorto
- un primaire de 15 spires avec des rubans de cuivre connectés à chaque extrémité de la bobine, mais AVEC CONTACT : chaque ruban fait donc une boucle et se comporte comme une spire (pas bon: voir la suite)
- un secondaire de 60 spires environ bobiné par dessus dans le même sens et isolé du primaire.

En pratique la LED s'allume mais la consommation est importante sur l'alim (220mA) ce qui s'explique par les deux rubans de cuivre qui forment 2 spires en court-circuit.
Je vais donc refaire cette bobine, car je n'ai pas poursuivi les essais: l'alim de Delamorto affiche 30mA environ quand il active le circuit avec l'alim 3V.


2) une deuxième type Akula, où les rubans de cuivre sont présents mais sont OUVERTS, et sont chacun connectés à la borne entrante de chaque bobine. Ils englobent donc les 2 bobines primaires et secondaires.
- primaire de 15 spires
- secondaire de 60 spires.

J'ai poursuivi les essais avec cette bobine "Akula", mais pas de résultat probant: les LEDs s'éteignent au bout de 1 à 2 secondes avec une décroissance de luminosité typique de décharge de condensateur, ce qui est le résultat attendu en électronique "classique". Par contre ce n'est pas du tout le comportement observé sur la vidéo de Delamorto.

Les relevés des tensions aux points A, B, et C (la bobine secondaire étant déconnectée du transistor pour celle-là) sont conformes à la théorie:



Relevé aux points A et B:

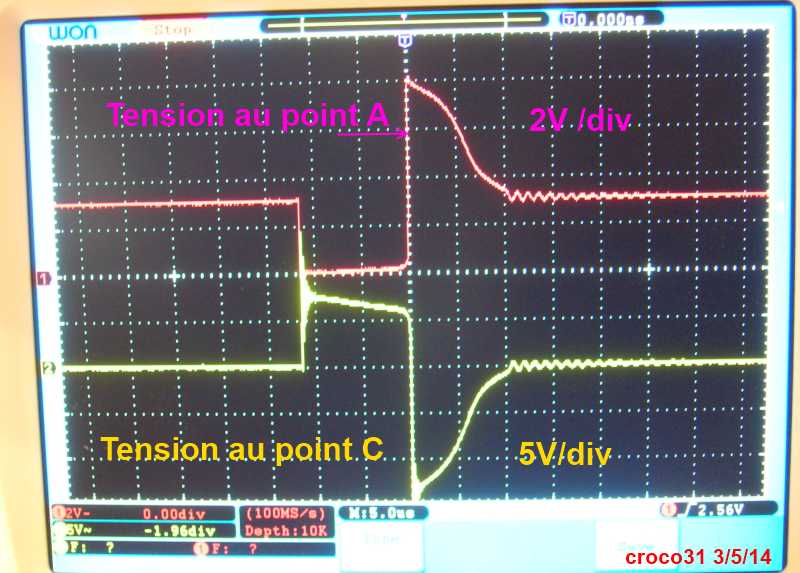

Relevé aux points A et C: on voit qu'il y a de la tension (négative) sur le collecteur du transistor et qu'il ne faut pas utiliser n'importe quoi pour ne pas le claquer (un mosfet canal N 100V serait mieux).
Cette tension négative me truble un peu, mai sil suffit d'inverser les fils de la bobine secondaire pour avoir une impulsion de tension positive qui va mieux pour un NPN (moins de problème à priori avec un mosfet canal N)


Le fréquence du signal de la photo est de l'ordre de quelques kilohertz, cette fréquence n'est pas stable, surtout quand on active le transistor de découpage de la bobine secondaire qui lui découpe à 5 à 6Hz environ.
L'oscillateur interne du 34063 tourne à 35KHz environ avec la capa de 510pF et est stable.

Mes conclusions provisoires:
- le circuit fonctionne correctement comme boost: c'est au moins ça !!!
- pas de surunité en vue
- j'arrive à retrouver les 30mA sur l'alim 3V en réglant assez bas la tension de la capa 1000µF
- si ce n'est pas un fake (j'ai encore un doute), il y a peut-être quelque chose de spécial dans le bobinage du secondaire et son branchement (pourquoi 3 bobines sur le schéma???), car je pense que le circuit lui_même est exactement identique à celui de Delamorto (à part le transistor quand même).
- je vais donc refaire une bobine "Delamorto" en ouvrant les rubans de cuivre, et en testant diverses combinaisons de branchement des bobines.

A suivre.

Bonjour .Je ne veux pas etre affirmatif , mais le circuit    http://laserhacker.com/?p=401    ressemble à d'autres.Ce qui est pratiquement sur c'est que le cerclage de cuivre ne peut pas se toucher ,car annulation du champ magnétique interne au circuit ferrite . Par contre le coté étrange c'est la soudure du fil rouge sur le blindage cuivre et la même chose avec le fil vert .Par contre le fil bleu tortillé  a l' extérieur du ferrite  , est'il soudé ????

Bonsoir,

Merci pour ces mesures.

La forte consommation avec la bobine à ruban en court-circuit me parais conforme à ce que j'ai déjà observé sur des alims à découpage en panne (court-circuit de spires).

Un essai avec le bobinage à la Demamorto avec les rubans de cuivre ouvert donnera peut-être de meilleurs résultats.

Néanmoins je reste septique concernant la surunité, peut-être une trop longue vie d'electronicien, mais il faut essayer quand même, on ne sait jamais.

A+
JCV

Super croco !
A mon avis les bandes de cuivres sur la bobine type Delamorto ne doivent pas se recouvrir sur elles meme sinon effectivement ca fait une spire en court circuit . Elle doivent etre juste le commencement et la fin du bobinage .

A mon avis ...

SG

Si ! elles peuvent se recouvrir ,mais rester isolées par du scotch ou autre et par contre c'est apparemment un seul coté bobinage soudé sur un angle des cerclages de cuivre ..........................

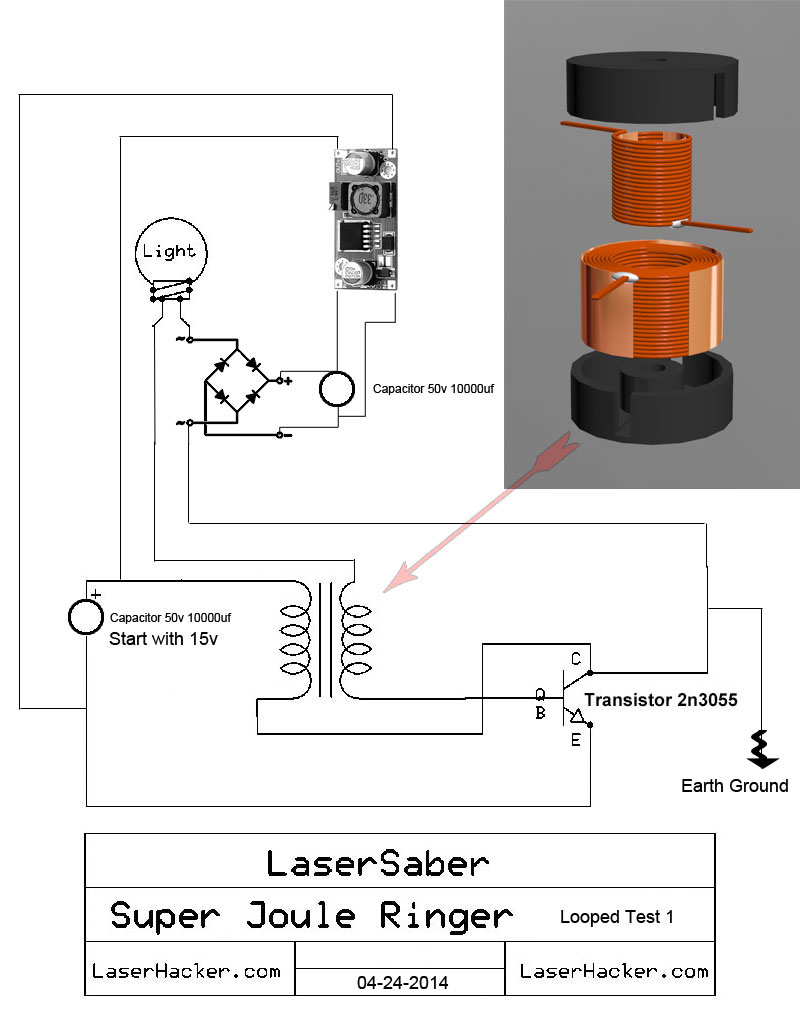

Les circuits de laserhacker :

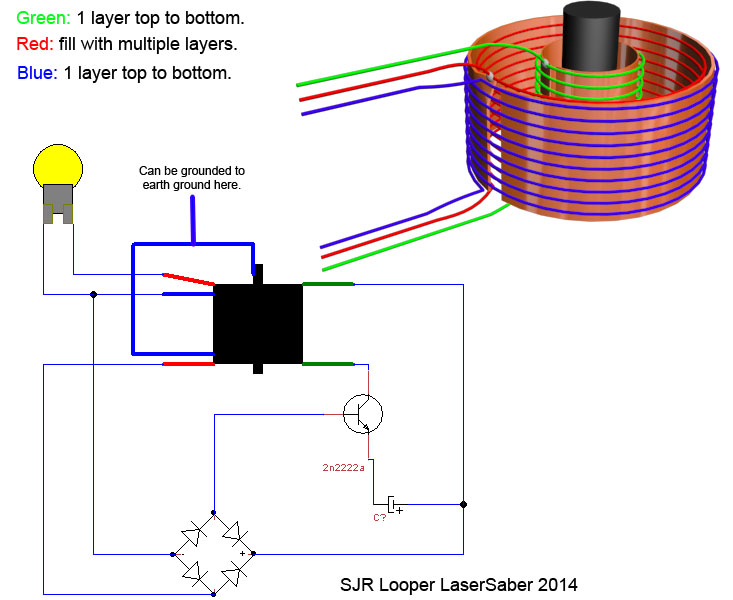

Le dernier qui donne le plus de résultat:
- le signal pris entre le négatif derrière le transistor et une des pattes de la charge reste très très longtemps stable après qu'on ait retiré la pile qui charge le condo au départ
- on voit un sinus quasi parfait sur l'oscillo et qui ne varie pas en fréquence lorsque la pile est débranchée
- la lampe à leds reste allumée plusieurs minutes :
- le système fonctionne aussi bien dans toutes sortes d'environnements, à son atelier, dans sa voiture entre le bureau et l'atelier, au bureau, ne semble donc pas lié à un couplage AC
- il n'a pas essayé de l'isoler dans une cage de faraday
- il se demande le rôle que joue les feuilles de cuivre, il va tenter de jouer avec leur longueur
- le bobinage externe l’intéresse notamment lorsqu'il sera connecte à la terre
- la lampe est restee allumée un peu plus de 11mn
- tension du condo au depart 9v environ
- condo 50V 10000uF electrochimique


De l'intérieur du pot ferrite vers l'extérieur :
- cuivre: une feuille de cuivre (non jointive ?) reliée au brin de depart de la couche verte
- couche Verte : une seule couche de spires vertes du haut vers le bas dont le debut est soude à la feuille de cuivre précédente
- couche isolante
- couches Rouges : bobinage multicouche qui remplit l'espace entre la couche verte et la feuille de cuivre avant la couche bleue (du 18 awg apparemment) et donc la fin est soudee en paralelle avec la feuille de cuivre qui suit
- cuivre: une feuille de cuivre (non jointive ?) reliée au brin de fin du bobinage rouge
- isolant
- couche Bleu : une seule couche de spires bleu du haut vers le bas - un brin bleu peut etre relié à la terre et à la ferrite


Ferrite: Pot Core - (ICH) B65943A-X22 Pic 47 mm 29.8 mm
http://www.surplussales.com/Inductors/FerPotC/FerPotC-1.html

3D .stl file for bobbin:
http://laserhacker.com/3DParts/BoibbinSJRLooper.STL

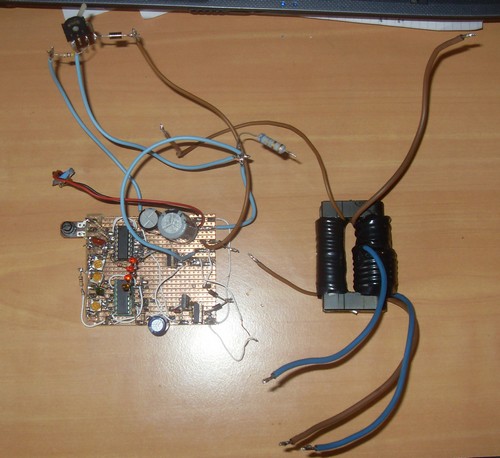

L'ancien circuit :


Ce message a été modifié par LeTigreFr le Samedi 03 Mai 2014 à 20h41

il fait tout pour etre convainquant, c'est sur il reste encore des planques possibles dans le tore et les circuits au 1er sous sol


D'autres principes :
https://www.youtube.com/watch?v=5nxKqfkkndw


https://www.youtube.com/watch?v=OAjRxPaZTrs

Bonjour à tous,

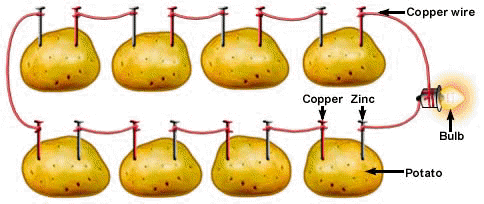

En pensant à l' énergie libre, me rappelant une expérience à l' école.

Vala enfin un systéme qui fonctionne !
Garanti 100 %.


copyright
http://users.skynet.be/chr_loockx_sciences..._electrique.htm


Alors ? Pas belle la vie ?

Je pourrai à mon tour, faire des "colloques" sur la planéte, l' énergie gratuite, la pensée de Mao, .... et tout le blabla qui va bien...

Oui, bon, je provoque un peu... ( un tout petit peu...)
En tout cas, bravo pour le site, et le gros boulot d' expérimentation de ses membres les plus actifs.

Bonjour.
Ça marche aussi avec des oranges, des pommes ,des poires mais pas avec des scoubidous pas conducteurs. Jusqu'à "usure" des électrodes ...tout comme une simple pile.Je ne t'apprends rien !
Quant aux vidéos du post précédent , ce ne sont que des variantes d'alims à découpage qui peuvent fournir toutes les tensions que l'on veut. Ce qui allume les lampes est prélevé sur la source tout bêtement !
On aurait d'ailleurs un meilleur rendement (pas de pertes) sans tout le fourbi en branchant directement ces lampes sur l'alimentation ,mais ça serait nettement moins
spectaculaire.....

Bonjour.
Ça marche aussi avec des oranges, des pommes ,des poires mais pas avec des scoubidous pas conducteurs. Jusqu'à "usure" des électrodes ...tout comme une simple pile.Je ne t'apprends rien !
Quant aux vidéos du post précédent , ce ne sont que des variantes d'alims à découpage qui peuvent fournir toutes les tensions que l'on veut. Ce qui allume les lampes est prélevé sur la source tout bêtement !
On aurait d'ailleurs un meilleur rendement (pas de pertes) sans tout le fourbi en branchant directement ces lampes sur l'alimentation ,mais ça serait nettement moins
spectaculaire.....

, pas motivé pour chercher comment l’énergie libre pourrait être possible ?

Ben, pour ça ,j'ai pas trop la patate .......

Si bien sur, comme tout ceux qui lisent les articles de ce site.
Mais ca existe déjà :
la lumiére solaire. le vent. une chute d' eau, un fleuve. les marées.
la différence de potentiel entre deux piquets de terre. l' orage.
la chaleur interne de la planéte.
le compteur EDF du voisin...
ect...

Le top du top serait de réussir à convertir les particules virtuelles du vide quantique en particules réelles, et donc création de masse égale création d' énergie ( avec par exemple l'annihilation matiére / antimatiére, ou autre procédé )
Mais ça risquerait de nous péter à la gueule !
Ue espéce de big-bang !
Vu la théorie de l'inflation, le big bang initial aurait fait grossir presque rien à la dimension d'une galaxie en un rien de temps !
Le genre de pétard difficile à éviter... Ou alors faut courir trés trés vite...

Y en a des, qui vont essayer bientôt...

**********************************************************************
Faire bouillir le vide

Cette difficulté ne fait pas peur à un Français, Gérard Mourou, directeur de l’Institut de la lumière extrême (ILE) à l’Ecole polytechnique de Palaiseau. Spécialiste des impulsions laser ultracourtes, le physicien dirige ce projet qui doit aboutir, d’ici 2015, à la création d’une installation assez extraordinaire. Elle alliera en effet un laser de forte puissance à la technologie des impulsions atteignant la femto, voire l’attoseconde. C'est-à-dire 10-15 à 10-18 secondes. Et pourquoi pas la zeptoseconde (10-21 s). Très loin des durées imaginables.

La puissance du laser ne l’est pas plus: 200 petawatts (PW), soit 1015 watts (100.000 fois la puissance électrique produite par l’homme sur Terre) concentrée sur un espace d’un micron, un millième de mm. Le résultat visé n’est rien d’autre que de «faire bouillir le vide».
***********************************************************************
extrait de : http://www.slate.fr/life/68851/et-la-lumie...t-du-n%C3%A9ant
copyright : http://www.slate.fr/life/68851/et-la-lumie...t-du-n%C3%A9ant

Ben, pour ça ,j'ai pas trop la patate .......

et tu comptes t'en tirer avec une boutade ?!

J'ai constaté que tu as un acquis professionnel qui te permet d'intervenir judicieusement, tu viens ici, c'est que tu es intéressé par les sujets, je suis juste étonné que tu n'essaye pas de te frotter à un système, ne serait ce que pour montrer que ça ne marche pas.

Vas tu invoquer le manque de temps comme je vais m'empresser de le faire pour moi ?

Je pose juste cette question, car je suis intrigué et je sens que tu pourrais faire quelque chose.


Pour ma part je "bricole" un peu dans mon coin mais rien de publiable pour l'instant...

Si bien sur, comme tout ceux qui lisent les articles de ce site.
Mais ca existe déjà :
la lumiére solaire. le vent. une chute d' eau, un fleuve. les marées.
la différence de potentiel entre deux piquets de terre. l' orage.
la chaleur interne de la planéte.
le compteur EDF du voisin...
ect...

Le top du top serait de réussir à convertir les particules virtuelles du vide quantique en particules réelles, et donc création de masse égale création d' énergie ( avec par exemple l'annihilation matiére / antimatiére, ou autre procédé )
Mais ça risquerait de nous péter à la gueule !
Ue espéce de big-bang !
Vu la théorie de l'inflation, le big bang initial aurait fait grossir presque rien à la dimension d'une galaxie en un rien de temps !
Le genre de pétard difficile à éviter... Ou alors faut courir trés trés vite...

Ca me rappelle la théorie de photonisation de Quantumfuel q'on ne voit plus, sans doute absorbé par la vie professionnelle....

Le vide, ou l'ether ou la 4eme dimension serait la source de l’énergie libre, moi ça me va bien.
j'en reste là pour l'instant au niveau théorique, car je suis plus un bricolo qui aime bien comprendre de temps en temps mai faut pas trop que ça le dépasse !

Je pense qu'on tourne autours de la vérité avec tout ça et qu'on va déboucher sur un système viable dans pas trop longtemps.

Bonjour,

Interessant, mais tu passe du "coq à l'âne".
D'un montage à led qui est le sujet, à une pile à patates, puis au projet ILE http://www.polytechnique.edu/accueil/l-eco...e-eli-3692.kjsp , qui demande un investissement énorme et une puissance gigantesque 200 petawatts, pour une infime action sur le vide.
Je comprends la démotivation de tecno.

Bonjour.

Il est vrai qu'en plus de 40 ans de pratique électronique et de montages "perso" complexes ,j'ai eu le loisir d'être confronté aux difficultés de ce qui marie transistors (lampes avant) ,condos, selfs ,résistances ,diodes ,transfos pour construire quelque chose qui fonctionne . Les phénomènes curieux et les oscillogrammes les plus énigmatiques ont toujours trouvé une explication rationnelle et sans mystère .
Jamais rien n'a fourni plus que ce qu'on lui a donné !
L'électronique est d'une logique désarmante !
C'est la raison pour laquelle j'interviens quand vraiment c'est trop gros !
Je me vois difficilement répliquer les machins qui circulent sur Internet en sachant d'avance que c'est du flan juste pour prouver que c'en est ! Il est trop facile
pour des malfaisants (aurait dit Audiard) d'impressionner les naïfs dans un domaine qui reste pour beaucoup mystérieux ! Comment démonter ces trucs sans un minimum de connaissances ?
Je n'ai pas la science infuse et j'en apprends tous les jours mais regarder les sempiternelles vidéos bidon franchement c'est gonflant ! Mais bon ça doit être un certain côté masochiste qui m'empêche de décrocher !
Ceci dit ,si la critique peut donner envie à certains de se documenter un peu plus sérieusement .....

hum hum, on reste dans la zone de confort...
Pas envie de retrouver une deuxième jeunesse et de chercher à comprendre pourquoi ça pourrait fonctionner, plutôt que pourquoi ça ne fonctionnera jamais.
Un peu blasé peut être ?
Il y a deux ans je croyais ne plus rien avoir à découvrir de vraiment nouveau (c’est un peu déprimant…), je ne regardais pas là où il faut et pas avec les bonnes lunettes.
Aujourd’hui c’est l’inverse, je me demande si j’aurais assez de ma vie pour approfondir tout ce qui m’intéresse.

Remarque que si on comprends pourquoi ça ne fonctionnera jamais ,il est complètement inutile et contradictoire de chercher à comprendre que ça pourrait fonctionner ,c'est perdu d'avance .

Interessant, mais tu passe du "coq à l'âne".
D'un montage à led qui est le sujet, à une pile à patates, puis au projet ILE .
Je comprends la démotivation de tecno.

C'est vrai, entre la patate et le big laser, y a comme un grand écart...

Mais sachant que tout plein de gens passent par la lecture du forum, de lianne en lianne, oups... de lien en lien, ça intéresse du monde.
( tant que le hors sujet n'est pas trop envahissant )

Pareil pour moi.

Quand je visionne youtube,
les boyaux de ma tête m' imposent de chercher le "truc qui cloche".
( fil planqué, positionnement de la caméra, témoins dans la vidéo merveilleusement émerveillés, ect... )

Sans faire exprés de horsujeter, l' Échelle de Kardashev vaut le détour, et présage probablement l' avenir de notre civilisation, rapport à l' énergie ( payante ou libre ).
(sauf en cas d' extinction de ladite civilisation )
http://fr.wikipedia.org/wiki/%C3%89chelle_de_Kardashev

Pour en revenir au sujet principal,

Tant mieux si La led eternelle de Mr Delamorto est éternelle,
Re content si en plus y a Surunité !

Ne reste plus qu' à mettre le systéme dans un gigantesque ensemble en parallèle, pour alimenter en courant :
une maison, ensuite un quartier, puis une ville, et enfin ( je vous la fais courte ) la planéte.

Allez, je contribue à hauteur de 10 euros pour qui veut se lancer dans le projet .
( 10 euros + 10 euros + n euros = un bon départ de projet )

Sinon, pour n' alimenter qu' une led, je sais faire. ( je ne recommençe pas avec mes patates, les piquets de terre éloignés, l' antenne filaire, les harmoniques dans le neutre EDF ( Admin ) , et le reste...)

Bonsoir,

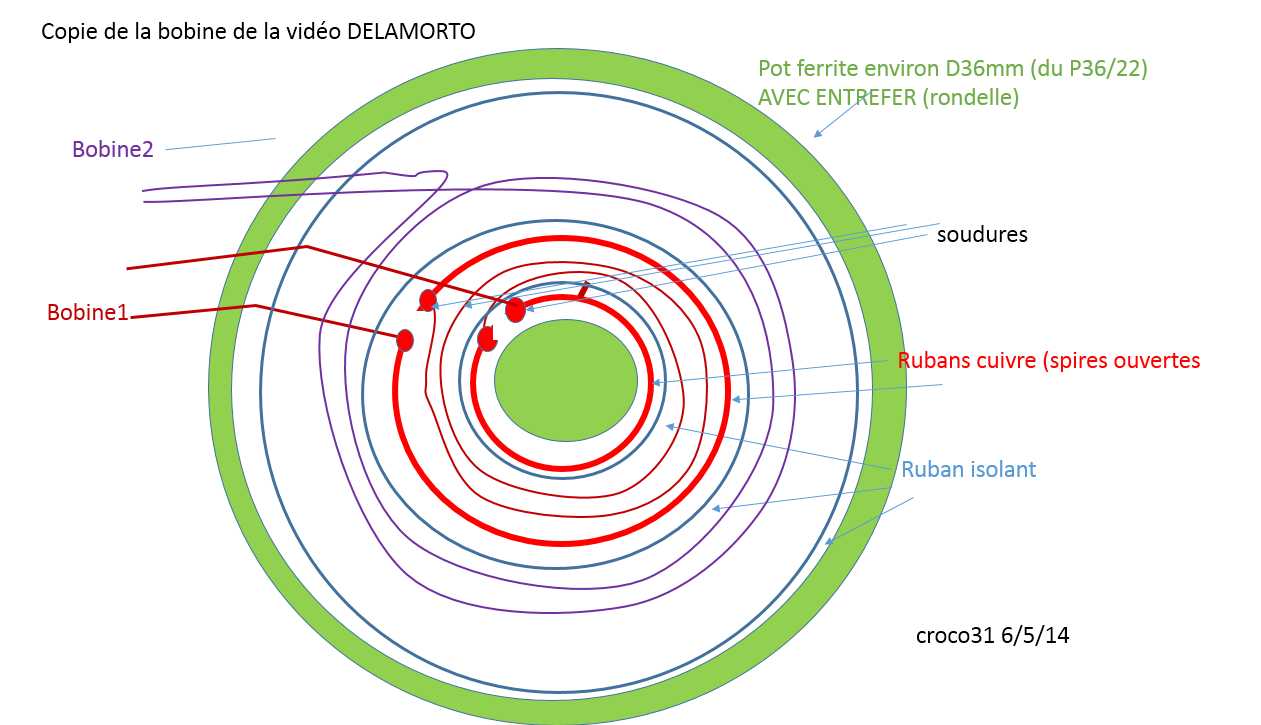

j'ai refait une bobine la plus proche possible de celle de la vidéo de Delamorto:
- rubans cuivre ouverts, la bobine primaire de 15 tours de fil 0.3mm est prise entre les 2 rubans
- 4 soudures mettent ces deux rubans en série avec la bobine primaire: je ne sais toujours pas pourquoi il y a 3 bobines secondaires sur le schéma.
- 60 spires pour la bobine secondaire



Les résultats:
- cela se comporte toujours comme un bon vieux convertisseur boost: les LEDs s’éteignent en 1 seconde dès que l'alim 3V est débranchée.
- j'ai essayé toutes les configurations de branchement de bobines, y compris en échangeant bobine primaire et secondaire et en inversant leurs connexions (polarité): et même en inversant primaire et secondaire, le PWM 34063 compense très bien les changements d'inductance et allume toujours la LED blanche du fait de sa régulation interne.

Il y a quand même des trucs qui me troublent:
- si fake: comment a-t-il obtenu cet extinction franche de la LED blanche et évité la décroissance de luminosité due au vidage du condensateur de 1000µF?
- si on parle de résonance de la ferrite, comment la fréquence d'excitation de la ferrite peut-elle varier ? L'oscillateur est en effet fixé par la capa de 510pF et la fréquence des pulses dans la bobine dépend plutôt de la charge et de la tension à ses bornes.

En l'état des choses:
- il n'y a pas assez d'information sur la réalisation de la bobine et l'effet du choix de la ferrite
- sur le forum overunity, tout est brouillé par les posts "théoriques" basés sur trop de spéculations et non pas sur des résultats pratiques

Pour le moment je penche à de la fumée (de bois mouillé) sur cette affaire et je reviens à mon miniQEG (j'ai reçu les poulies et courroies ) .

Merci Croco31 d'avoir testé, pour ceux comme moi qui ne savent pas faire

Dommage comme d'habitude le manque d'information bloque toutes avancées.
Peut être que quelqu'un d'autre saura trouvé le truc qui fait que...
Mais bon, navigation à l'aveugle...

Salut a tous

Ai retrouvé un article dont le sujet se rapproche beaucoup de celui

ou nous sommes :

N° 77 Novembre Décembre 2011 de NEXUS Dr Steven E . JONES

je met les scan dès que ...... j'y arrive

Salut

Remarque que si on comprends pourquoi ça ne fonctionnera jamais ,il est complètement inutile et contradictoire de chercher à comprendre que ça pourrait fonctionner ,c'est perdu d'avance .

Moui et non, si on regarde avec l'idée que ça ne marchera jamais, il est rare que ça se mette à fonctionner tout seul, juste pour le plaisir de nous contredire.
Parfois ça arrive et c'est ce qu'on appelle une découverte mais c'est rare.
En général, notre état d'esprit influence pas mal le résultat de ce que l'on fait.

@+

Bonjour,

Merci à crocro31 d'avoir eu le courage et la patience de faire toutes ces manips.

Dommage que les résultats ne sont pas encourageant, mais au moins on sait à quoi sen tenir.

A+
JCV

Donc voici mon montage ( version Akula avec ferrite TV )



La bobine est deconectée , mais j ai fait pas mal d essais et ...NIET ...

La led s allume pas de probleme , la regulation du tl du bas marche tres bien , et le pulses de celui du haut aussi ...
Il y a bien une fréquence optimale lorsque que je fait fonctionner seulement le Tl asservi autour de 31Khz , pour laquelle la consomation est toujours minimale ...

Pour les pulses , il n y a pas assez de gain en sortie pour permettre un rebouclage ...

Il y a bien trop d' inconues dans ce systeme , le mieux que j ai obtenu est 2 secondes de sustain ....


Il faudrait etudier la ferrite plus en details pour trouver cette fameuse ferrorésonance mais comment faire ?

Manque d info ...

SG
