La led eternelle de Mr Delamorto, Surunité !

Hello Croco,

3 bobinages au secondaire :
-soit pour montrer qu’il y a beaucoup plus de spires au secondaire (un artiste ? )
- soit pour symboliser les feuilles de cuivres.

Comment être certain que tu utilise le bon schéma dans toute cette pagaille ?

Je suis une voie parallèle, pour ne pas dire divergente.
J’y vois un point commun avec Tesla, alors je suis parti sur transfo à air (sans ferrite).
Le même transfo que delamorto mais  monté sur un tore en plastique. Les bobinages sont en 1 couche et les capa tubulaires( ouvertes).
Pour le moment, pas mieux que le fonctionnement conventionnel.
Juste un COP de 1+ à certaines fréquences mais avec les incertitudes de mesure, ça pourrait très bien être du COP de 1-.
Rien de significatif mais je ne fais que commencer et je ne vais pas vite…

Je suis parti du schéma correspondant à la première vidéo de Delamorto et vérifié avec l’implantation des composants et de la face cuivre que l'on voit sur cette vidéo.
Trop de bruit sur les forums, il manque une synthèse des essais réalisés sur les divers schémas et des résultats (négatifs je pense) obtenus.

Bonjour,

Merci aussi pour cet essai. J'avais commencé à faire le montage sur une plaquette d'essais sans soudures, mais je m'étais arrêté à la construction du transfo, n'ayant pas ce type de ferrite sous la main. Petit essai rapide avec un Tore, mais qui n'a pas donné de résultats intéressant.

Je me posais aussi la question sur comment on peut trouver et mesurer cette ferro-résonance.

A+
JCV

Du nouveau chez Delamorto :

"I did not think that such a simple device so pervert .
In the first video I was talking about resonance, and what needs to catch it, that no one did.

I keep trying to increase capacity at times, and made ​​a coil with an external capacitor for better tuning , resonance now caught very easily, and the amplitude of the sine is greater than 100 volts.

I can share video during the setup phase , you'll see that the resonance catch easily, and do not need to complicate things .

The oscillation frequency is very low, audible squeak transformer behind the scenes , the two halves of his at this point strongly pressed against each other . Total consumption falls in resonance . So it should be .

In the video, I removed the key switch , it is not necessary when setting up , he only needed to power inversion .

"

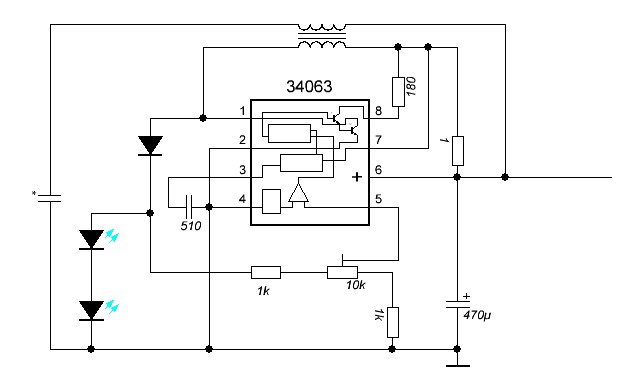

Le schemas :



La video :

Ok, si j'ai bien vu, quand il est à la résonance de son circuit, il divise le courant consommé par deux, ce qui est déjà bien.

Le seul ajustement n'est pas la fréquence mais bien la tension de sortie vers les leds, ce qui fait peut être varier la fréquence du 34063.

Il me semble aussi qu'au moment ou on voit le signal de résonance, les leds éclairent un peu moins fort.

A+
JCV

Bonsoir,

Je vois que la vidéo a été supprimée, ou n'est plus accessible.

A+
JCV

J'ai testé son nouveau montage:
- usage du même circuit imprimé comme il a fait lui-même.
- ajout d'une capa (valeur non indiquée sur le schéma): j'ai testé avec 10µF, 0.39µF et 0.1µF. On ne la voyait d’ailleurs pas sur sa vidéo (soudée dessous je pense)
- 2 diodes LEDs blanches au lieu d'une seule: rajout de la deuxième en la montant à la place de la résistance série de 1K. ceci provoque une régulation de la tension de sortie à cause des diodes LEDS (soit 2x 3V environ)
- suppression de la capa de filtrage de 1000µF qui alimentait les diodes

Avec cela et la bobine "Delamorto home-made" j'observe les choses suivantes:
- consommation de 200mA sur l'alim 2.9V au début
- pas d'oscillation du 34063 quand on part du potentiomètre au minimum: cela semble logique car le comparateur interne est toujours en position inactive
- à un certain moment cela se met à couiner coté ferrite (pas d'entrefer sinon on n'entend rien) et les LEDs s'allument, mais pas de baisse de conso sur mon montage

Si je rajoute la capa de 1000µF en parallèle avec les LEDs:
- au début 200mA
- en montant le potar cela couine coté pot ferrite et les LEDs s'allument: mais là le courant tombe vers 100mA
- je vois une sinusoïde un peu bruitée sur la capa (0.39µF ici)
- mais au bout d'un moment (10 secondes environ) cela s'éteint : plus d’oscillation du 34063 et je suis obligé de repasser par une coupure d'alim et potar à 0 pour réamorcer.

C'est assez curieux.

Nota: s'il a fait l'essai avec des 2 LEDs blanches Cree avec 2.9V/40mA sur l'alim cela me semble un peu bas comme consommation, mais on ne peut pas se fier à la luminosité sur la photo: on peut les allumer avec 10mA ce qui reste cohérent avec une telle consommation.

Merci Croco ,

Quelles valeurs crete a crete pour ta sinusoide ? La sienne est a 100V apparement . Un replicateur obtient 68V .
Si j ai bien compris , il faut trouver la bonne capa pour que la resonance LC coincide avec la resonance de la ferrite .
Je suis persuadé qu il se passe quelque chose avec ce montage ...

SG

Bonjour,

Sur cette vidéo, il arrive à avoir un peu moins de 3mn de fonctionnement en remplaçant le 2200µF par une supercap de 10F



Rien de bien extraordinaire, toujours un fonctionnement classique.

A+
JCV

La sinusoïde (pas jolie) faisait au moins 50V cc mais je n'ai pas noté: je referai l'essai.
Il y a un effet bizarre que je voudrais bien expliquer par l'électronique "normale" ou une simulation LTSPICE.

Coté accord, il faudrait trouver la fréquence de résonance ferroélectrique de la ferrite utilisée: avec un ampli et un géné peut-être: à voir.

Puis calculer la self de la bobine secondaire (nombre de tours) qui correspondrait à une capacité fixée (plus facile qu'avec une capa variable).

Du bobinage/débobinage en perspective.

Voici le brevet qui a apparemment servi a reproduire le système peut être des infos utile pour toi...

http://192.211.49.220/-%20Free%20Energy/Ak...t_param_gen.pdf

Un site qui traduit (en anglais) le site russe disparu sur le sujet et résume bien les divers schémas correspondant à ce topic.

Non linear inductance

De mon coté je teste toujours ce truc en essayant de remonter au principe d'origine (Vladimir Lapin en 2007 je pense).
Pas de résultat probant pour le moment hélas.

Hum intéressant en effet.
Par exemple ceci aussi sur ce même site :

Tiens c'est marrant j'étudie cela pour l'instant.
Un site intéressant qui explique bien les choses :
http://www.hyiq.org/Updates/Update?Name=Update%2011-02-14
http://www.hyiq.org/Research/Details?Name=...Energy%20Device
D'abord lire le premier lien et très attentivement le second qui est difficile à comprendre.
A+

Encore un circuit du même genre, de faible intensité cette fois-ci , mais très simple: c'est un oscillateur à un seul transistor.

Laserhacker

Ce que j'ai pu capter:
- en regard de la pile 9V le pot a un diamètre d'environ 50mm: c'est un gros.
- 3 couches d'enroulement pour le primaire
- la bobine est remplie ensuite avec le fil du secondaire
- condensateur 3300µF/10V
- transistor 2N1304 (transistor au germanium 25V/300mA, hfe 140 : la tension base/émetteur est à 0.3V au lieu de 0.6V pour un transistor au silicium).
- il cite Akula à un moment et a du s'en inspirer, d'autant plus qu'il indique qu'une troisième bobine n'était pas nécessaire.
- il cite la présence d'un ruban de cuivre, mais pas certain.

Cela me fait penser à un convertisseur d'impédance entre la tension (9V au début) du condensateur et le courant des LEDs, ce qui permet d'optimiser la durée de vidage du condensateur, car il n'y a pas de résistance en série avec les LEDs.
Il montre au scope la forme de la tension aux bornes des LEDs: c'est une dent de scie, pas des impulsions.
Mais pas d'affichage de la fréquence.

Je vais vérifier qu'un condensateur 3300µF chargé à 9V n'est pas capable de faire allumer deux LEDs rouges en série aussi longtemps.

Un post indique qu'une réplication a été faite avec un transistor silicium et que cela a duré 45 secondes.

Oui c est assez etonnant que ca reste allumé aussi longtemps . Mais ca n est pas surunitaire car ca s eteint ...
J ai essayé une version Pnp avec un vieux Oc72 ca fonctionne mais ca ne tient pas aussi longtemps que son modele avec le ferrite pot core .
je me demande s il ne capte pas un peu de 50hz secteur ...
Il y a un autre modele avec une grosse capa ceramique , il me semble que ces types de condos peuvent capter de la chaleur et la transformer en electricité .C est la piste la plus plosible et je me penche la dessus pour le moment .
Par exemple une capa ceramique (Y5U 104M) chargéé a 5V , on la chauffe et elle monte à 12V ..

SG

J'ai fait le test avec une capa de 4700µF qui alimente 2 LEDS rouges en série avec 1Kohms.
Après charge à 9V, les LEDs restent allumées 1 minute environ.

Cela correspond au calcul suivant:
- la capa chargée à 9V contient une charge Q=CV C en Farads V en Volts Q en Coulombs
soit Q= 4700E-6 x 9 = 0.04 Coulombs environ.

Une intensité de 1A correspond au passage de 1 Coulomb / Seconde dans le fil.

Si on considère qu'il faut 1mA pour allumer une LED rouge, il faut donc passer 0.001 Coulomb par seconde.
Donc avec 0.04 Coulombs dans la capa on peut tenir 1mA pendant 40 secondes au maximum.
C'est cohérent avec l'observation de 1 minute, car la LED reste allumée visible avec moins de 1mA.

Donc si son truc n'est pas un fake (je ne crois pas), alors il y a un problème.

En espérant qu'il montrera la réalisation de sa bobine: c'est l'élément clef de ce montage et des autres de Akula and autres.


Pour la capa céramique dont la tension varie avec la température, cela peut venir d'une variation de la valeur de capacité:
si C varie, alors que la charge reste constante, alors la tension va varier par V= Q/C.

Il faudrait mesurer la capa au capacimètre en fonction de la température.

Oui ce serait bien qu'il ouvre le bobinage pour qu'on voit qu'il n'y a pas de pile bouton par exemple !!

Bonjour,

Il y a quelques temps j'ai fait une manip de durée d'alimentation de led avec une supercap, pour voir compien de temps on pouvait tenir avec une led allumée visible.

Manip faite rapidement avec les moyens du bord

Les composants de base utilisés:

- Une LED blanche haute luminosité 20mA maxi.
- Une Supercap de 1F en 5.5V.
- Un FET pour faire le générateur de courant.
- Un contrôleur universel numérique.
- Un chronomètre (sous Android).

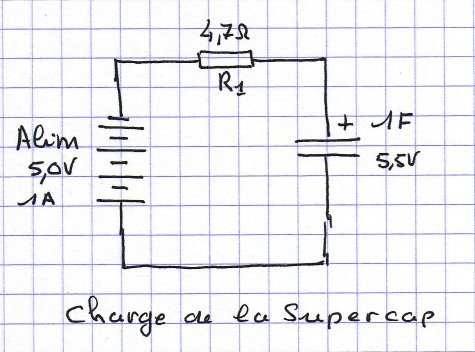

Charge de la supercap



Charge de la Supercap de 1 farad à partir d'une alimentation 5V 1A, et à travers une résistance de 4.7 ohms pour limiter le courant de charge.

Tension mesurée en fin de charge 5.05V (qque minutes)

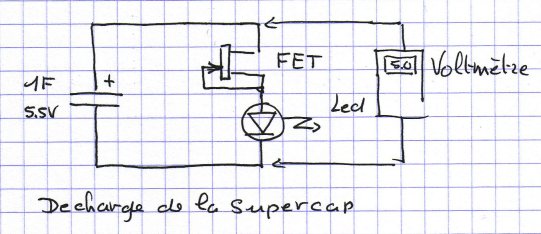

Décharge de la supercap à travers une led

Schéma:



Pour limiter la variation du courant dans la led nous utilisons un FET monté en générateur de courant. Le fet est récupéré dans une boite de composants en vrac, c'est peut-être un 2N3819.

Mesure:

Le courant mesuré pour l'ensemble led + fet est de: 7mA sous 5V , et de 3.5mA sous 3.5V.

Le seuil d'extinction de la led (avec son générateur de courant) est à 2.7V.

On débranche l'alimentation, et on branche la led en même temps qu'on démarre le chronomètre.

Après 6 minutes la led est toujours allumée avec une tension de 3.35V
Après 10 minutes la led est toujours allumée avec une tension de 3V.

L'extinction de la led s'est produite après 20 minutes.

Conclusion:

On voit qu'avec un montage simple on peut maintenir une led allumée très longtemps par rapport à la durée de certaines vidéos.

Ici, sur cette manip, il n'y a rien de mystérieux, pas de surunité, ni de phénomène "surnaturel".

En remplaçant la Supercap par une petite pile (ex: CR1616), on peut comprendre que la led va rester allumée bien plus longtemps.

Et en remplaçant le FET par un petit régulateur à découpage (transfo + transistor), le courant dans la led peut rester constant pendant toute la durée de décharge jusqu'à quasi 0V.

Remarque: avec un courant de 100µA , on voit encore très bien le point lumineux de la led, même en plein jour.

A+
JCV

Tout a fait JCV , et avec un montage style joule thief , on fait clignoter , ou plutot on donne de courtes impulsions , ce qui fait considérablement diminuer la consomation moyenne du montage .

Pour croco :
Sur son site , il donne toutes les infos sur sa bobine :
LaserhackerV2

Et dans les commentaires :
<<

I do not know the exact turns. Maybe around 4 layers on the primary and 8 on the secondary. I have not yet found the perfect ratio. I do expect to improve performance as I test more coil configurations.

I am still using the copper tape.

The wire gauge is 18 on the primary and 28 on the secondary.
There is a L3 but it is not being used.

All the internal coil connections to the copper tape are still the same as in my first diagram.

Best regards,
LS

>>

La bobine du premier diagram :



SG

déjà posté... il fallait regarder les posts plus anciens...

il se debrouille bien laserhacker :

Bonjour,

De plus en plus intrigant.

A+
JCV

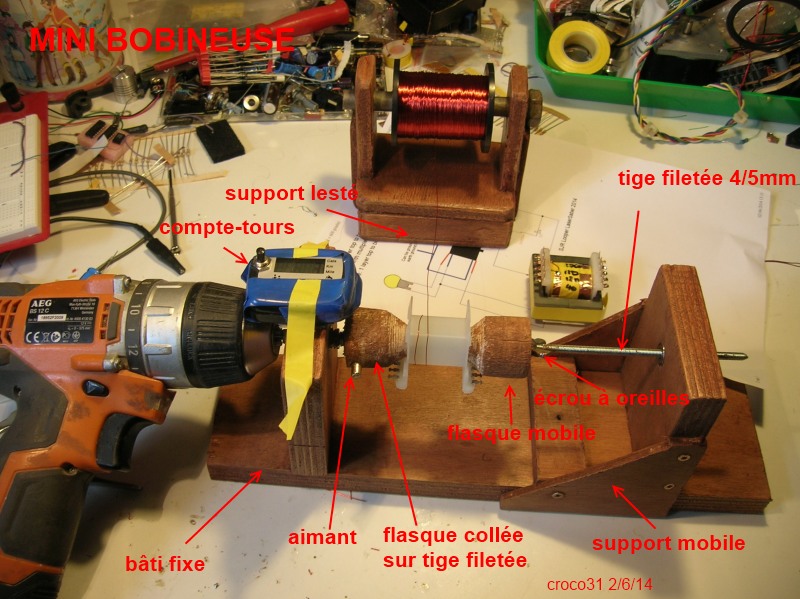

A force de bobiner divers transfos, je me suis fait une petite bobineuse de table:
- entraînement par visseuse
- compte-tours basé sur un podomètre (chinois) modifié et un aimant sur la flasque
- un petit roulement coté visseuse 5x10x4 (chinois)
- un écrou à oreille pour serrer la flasque mobile sur la bobine à réaliser, la flasque d'entraînement est serrée par écrous et collée sur la tige filetée.
- les flasques sont en hêtre percé et taillées en cône avec une râpe sur perceuse à colonne: cela permet de fixer divers types de bobines.
- support mobile coulissant pour tenir l'autre extrémité libre de la tige filetée de D4 ou 5mm
- le support de bobine de fil séparé est lesté (plomb ou billes acier): de la mousse peut être insérée de chaque coté de la bobine pour tendre le fil par frottement doux sur les cotés.
- le tout en bois teinté/ciré: cela fait joli...

C'est très pratique:
- main gauche pour régler la vitesse de la visseuse (vitesse variable)
- main droite pour tenir/tendre le fil et le répartir
- œil sur le compte-tour

L’intérêt par rapport à un bobinage manuel est que le fil émaillé n'est pas vrillé et ne fait pas de coude ou de noeud et qu'il est facilement récupérable

C'est ton site croco31 ?

12 heures avec un condensateur 3500 µF chargé à 9 V ??

C'est possible de faire briller 2 leds avec moins de 0.1 µA ?

Edit : ingénieux la bobineuse

C'est ton site croco31 ?

12 heures avec un condensateur 3500 µF chargé à 9 V ??

C'est possible de faire briller 2 leds avec moins de 0.1 µA ?

Edit : ingénieux la bobineuse

Non ce n'est pas mon site, c'est un américain qui refait les expérience de Akula.

Il n'est pas idiot, car son schéma est très simple et il se concentre sur l’effet de la bobine/ferrite (où doit se cacher le phénomène clef je pense: domaines magnétiques ou autre truc) : ce que j'essaye de refaire avec divers transfos: je débute sur ce sujet.

Si ce n'est pas un fake de sa part (je ne pense pas), il y a un truc intéressant:
- en effet une capa ordinaire ne peut alimenter des LEDs aussi longtemps (j'ai essayé): y aurait-il un phénomène là de type chimique (effet de pile) qui fournirait du courant ?
- phénomène lié aux domaines magnétiques de Weiss et paroi de Bloch ?
- comme c'est un américain il utilise des ferrite courantes facilement disponibles (au lieu de russes pour Akula) : mais il n'a pas encore indiqué leur référence.
- free-energy ?: je cherche d'abord une explication par les caractéristiques de la ferrite
- d'abord répliquer son phénomène: c'est le plus dur.

A suivre.

Pas que l'effet

Sans joule thief, la décharge s'arrête à 5.6 V
I = CU/t = 4.7 x 5.6 / 60 = 0.45 mA de moyenne

I= CU / t = 5000 X 2.3 / 20 X 60 = 9.5 mA de moyenne.

Avec 0.5 mA de moyenne (led rouge), elle aurait pu briller :
t = CU / I = 5000 X 3.3 / 4.5 = 3666 sec = 1 heure

Encore du nouveau chez LaserHacker: une torche à aimant/bobine qui se recharge en un seul coup:

Torche V3

Une explication déjà proposée sur OU en 2012 pour le circuit de Kapanatze, qui pourrait s'appliquer aussi à cette Led Delamorto et celle de LaserHacker : voir le fichier McFreeY.pdf facile à charger.

Lien vers fichier McFreey.pdf

Cette explication a été critiquée ensuite , mais reste intéressante.

De mon coté après avoir bobiné plusieurs bobines un peu au hasard, je n'ai rien réussi à reproduire: les LEDs s'éteignent toujours très vite.

Par contre cela oscille bien avec le MPSA18.
