La led eternelle de Mr Delamorto, Surunité !

Bonjour.

Rien ne justifie la présence des 3 radiateurs du dessous ! Sauf bien sûr la possibilité d'y planquer pile ou batterie ,notamment dans celui du centre ....
La première vidéo est plus "intrigante" mais comme tout spectacle d'illusionnisme bien fait ,y' a un truc ! Que faut-il admirer le plus ? La découvert d'un procédé révolutionnaire et totalement illogique ou l'habileté d'un manipulateur qui fait prendre des vessies pour des lanternes......

Ce qui m'étonne un peu , c'est que personne ici ne peut dire si oui ou non le système peut fonctionner.

nous avons les plans, nous avons la conception de la bobine, même moi pourrait la reproduire, mais aucun technicien et vous êtes quelques uns ici, ne peut ou ne veut ou bien tenter l’expérience ou bien démontrer que cela est impossible...

Maxipull m'a donné un lien hier, qu'il n'a pas osé mettre sur le forum, et vous verrez que même les anglais répliquent, vous verrez également que Naudin a trempé son nez dedans ...
http://www.overunityresearch.com/index.php...v_next=next#new

moi perso, qui n'y connais pas grand chose, vois un lien avec les joulesthief (les voleurs de joules) et d'autres systèmes de récupération d’énergie...

tu parlais d'englué Magnetman

Si tu veux reproduire l'expérience , tu peux donc le faire sans attendre que d'autres s'y collent.

En fait ce qu'il faudrait c'est un PDF (pas une vidéo) expliquant exactement en "bon anglais":
- le schéma
- les matériaux utilisés pour la manip vue en vidéo: type de ferrite ou référence du transfo récupéré), fil , diamètre du fil, isolant, entrefer (j’en ai vu un en pastilles papier sur une vidéo)
- la fabrication étape par étape du transfo

Toutes ces vidéos ne font que faire baver sans être vraiment utiles.

Au moins UN cas de montage avec LED allumée suffit pour démarrer et prouver que ce n'est pas un fake une fois répliquée en plusieurs exemplaires identiques.

La vidéo ne sert à rien à part alerter sur le sujet.

Pas de quoi fouetter un chat chez Naudin avec ce transfo miracle: ce truc est un simple transfo de courant 1:1 et avec un mauvais rendement en plus (81W en entrée pour 10W en sortie !!!)
Bof.

Si tu veux reproduire l'expérience , tu peux donc le faire sans attendre que d'autres s'y collent.

Et pour le reste, je fais comment?
qu'est ce que je ferais d'une bobine seule... ?

tu peux me faire la plaque avec ses composants ?

c'est pas plus le travail d'un technicien en électronique?

Tu as raison, il vaut certainement mieux laisser tomber...
je retourne au jardin...

Le problème c'est que les techniciens en électronique ou tout au moins ceux qui ont pas mal d'expérience dans ce domaine n'ont guère envie de perdre leur temps à prouver que ça ne marche pas ! C'est à ceux qui pensent que "ça marche " de le prouver ! Ou alors c'est le monde à l'envers !

Le problème c'est que les techniciens en électronique ou tout au moins ceux qui ont pas mal d'expérience dans ce domaine n'ont guère envie de perdre leur temps à prouver que ça ne marche pas ! C'est à ceux qui pensent que "ça marche " de le prouver ! Ou alors c'est le monde à l'envers !

Tout a fait d'accord.

En toute logique de bon technicien, ce type de montage ne peut maintenir allumé des leds de manière "perpétuelle". Je peux le dire en toute connaissance de cause, ayant déjà développé des alims à découpage à haut rendement.

Il faudrait avoir explications (des vrais) et mesures à l'appui, pour commencer à penser à en faire une réplication.

A+
JCV

Les techniciens expérimentés en électronique vont maîtriser le schéma et l’assemblage des divers composants: résistances, capas, selfs , transistors et circuits intégrés...
Donc ce n'est pas au niveau schéma qu'il y a des voies de recherche: cela se saurait avec le temps.
Ce n'est pas non plus avec des transfos ou assemblages divers de ferrites qui ressemblent à des choses connues (par les spécialistes: car il y a des trucs peu courants), cela se saurait aussi.

Un bémol quand même: avec le temps le "spécialiste" utilise des "recettes de cuisine" éprouvées, sans remonter systématiquement aux principes physiques de base (Maxwell et autres lois) , mais en exploitant des schémas ou des notes d'application de constructeurs de circuits intégrés. Refaire et tester à partir de zéro un schéma même simple en apparence prend en effet du temps (surtout en électronique analogique et en HF).
Ceci est amplifié de nos jours par l'usage (immodéré parfois chez les jeunes padawans) des simulateurs SPICE plutôt que les plaquettes à souder à l'ancienne, ce qui a tendance à formatter le raisonnement.


Qu'est ce qui peut faire dresser l'oreille et intéresser un électronicien à aller voir plus loin ?:
- une vidéo qui n'est pas à priori un fake évident et qui viole pertinemment les lois connues de lui
- l'usage d'un matériau non conventionnel
- un procédé de fabrication (d'un transfo par exemple) d'une manière non conventionnelle
- l'usage d'un mélange de phénomènes magnétique/électrique qui est peu utilisé en pratique, sauf peut-être par les spécialistes des alimentations à découpage
- et du temps....

Pour Stef5555 et ceux que ça intéresse.

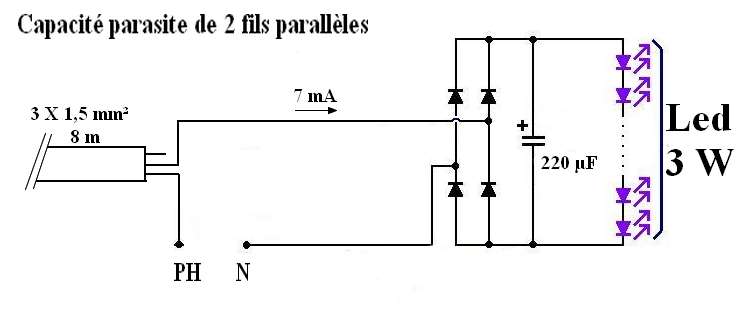

Une led 3 w s'illumine bien par la capacité parasite de 2 fils parallèles sur 8 mètres.
Schéma du test :

Le câble n'est pas relié à l'autre extrémité.
Ça doit fonctionner avec moins de longueur, puisqu'il y a un courant d'environ 0,87 mA par mètre.

Salut,
1.Il y a tellement de fake qu'on ne peut pas tirer le vrai du faux.
2.Les plus demandeurs d'énergie libre sont les plus pauvres.
3.Quelqu'un qui gagne bien sa vie n'a pas besoin d'un système qui va lui faire épargner disons 150 euros par mois.
4. Il faut être électronicien un peu fouineur et du temps devant soi.
5. Il faut avoir de la place pour un atelier.
6. Et ne pas avoir quelqu'un dans les pattes, vous me comprenez !!
Ces conditions éliminent déjà pas mal de monde.
Puis si même intéressé, c'est plus facile de passer du temps à surfer que de mettre les mains dans le cambouis.
Reste quelques rares autres bricoleurs, retraités veufs de préférence.
Bon la dessus j'attends la livraison de selfs venant de Hollande. Pffff..
Je cherche si quelqu'un connait des switch à lamelles à roulettes.
Je vais réaliser la roue magnétique inventée par MULLER. Suivant le temps disponible ça devrait fonctionner d'ici un mois et fournir 25 watts en ré-bouclage..
Je vous tient au jus.

@michmuch: En fait j'aurais plutôt vu un effet de couplage inductif entre le fil de phase et le fil de neutre: la capa parasite doit avoir une impédance forte à 50Hz: il suffit d'ailleurs de la mesurer au multimètre.
Edit: j'ai oublié que le tension crête est de plus de 300V pour qqs volts en final. Il faut calculer l'impédance à 50Hz pour vérifier.

A propos de capas:
- il existe des supercondensateurs de forte valeur 0.47F (470000µF) voire 1F dans un boîtier pas très gros (D13mm) qui tiennent 5V (résistance interne de l'ordre de 60ohms en vidage).
- avec 0.47F et une consommation de 10mA sous 3V (LED blanche) cela donne environ 300ohms de résistance.
- l'ordre de grandeur de la constante de temps de vidage d'une telle capa de 1F avec 10mA/3V est donc de T=RC soit environ 300 secondes soit 5minutes !!!

Doc Supercapas

Donc une possibilité de fake est de camoufler 2 telles capas dans le corps d'une capa "normale" de 2000µF: deux en série pour tenir les 9V de la pile.
Par contre le temps de charge d'une telle capa me pose problème: quelques secondes dit la doc tout est dans le quelques), mais le fait de titiller plusieurs fois peut résoudre ce problème.

Et le coup de l'alim qui montre un courant nul alors que la LED est allumée peut s'expliquer aussi :-
- par un courant impulsionnel
- par le fait que l'alim ne débite au début que pour charger la capa.
- par la résolution de l'afficheur qui ne montre pas un courant inférieur à 10mA

Bon je vois le mal partout dans ces vidéos.

Le problème c'est que les techniciens en électronique ou tout au moins ceux qui ont pas mal d'expérience dans ce domaine n'ont guère envie de perdre leur temps à prouver que ça ne marche pas ! C'est à ceux qui pensent que "ça marche " de le prouver ! Ou alors c'est le monde à l'envers !

Étant boucher, volailler, je vais avoir du mal à te prouver que cela fonctionne...
tu me montreras comment couper la viande sinon...

Dans la video, on le voit bien dépouiller la plupart des composants, difficile de planquer quelque chose...

Quel intérêt de faire une vidéo comme cela puis de la faire disparaitre du réseau?

Non, c'est bien capacitif, car le câble étant coupé, aucun courant ne circule dans les fils (sauf le faible courant par couplage d'un fil à l'autre).

Mon multimètre ne mesure pas les condensateurs.

Pour l'impédance de la capacité parasite, c'est facile. J'ai mesuré 7 mA en continu après le pont de diodes. C'est le même en alternatif.
(sans les 10 puissance)
Z = 230 /7 = 33 kohm
et la capacité 1/314*33 = 96 nF

Pour les vidéos, je n'ai pas suivi, mais j'ai dit ce que j'en pensait.

Dans la video, on le voit bien dépouiller la plupart des composants, difficile de planquer quelque chose...

Quel intérêt de faire une vidéo comme cela puis de la faire disparaitre du réseau?

Helas il peut tres bien dépouiller une 2eme carte qu'il a preparee hors cadre de prise de vue...

Non, c'est bien capacitif, car le câble étant coupé, aucun courant ne circule dans les fils (sauf le faible courant par couplage d'un fil à l'autre).

Mon multimètre ne mesure pas les condensateurs.

Pour l'impédance de la capacité parasite, c'est facile. J'ai mesuré 7 mA en continu après le pont de diodes. C'est le même en alternatif.
(sans les 10 puissance)
Z = 230 /7 = 33 kohm
et la capacité 1/314*33 = 96 nF

Pour les vidéos, je n'ai pas suivi, mais j'ai dit ce que j'en pensait.

Par curiosité j'ai mesuré au capacimètre (LCR-mètre) ma rallonge de 3x2.5mm2

Pour 17 mètres de rallonge je mesure 1.3 nanofards entre 2 fils, que la rallonge soit lovée ou étendue.

L'impédance à 50Hz serait donc 1/Cx2xPIxF soit 1000/ 1.3 x 2 x 3.14 x 50 mégohms soit 2.4 Mégohms.

A moins que le LCR mètre (j'ai un doute car il mesure à quelques dizaines de KHz) n'aime pas les longueurs de fils (effet selfique) , on est loin des 33Kohms.

Il faudrait utiliser une mesure directe avec une résistance en série avec les deux fils (vus comme une capa) et mesurer la tension efficace aux bornes de cette résistance avec le secteur 230V à 50Hz, ou un géné BF par sécurité (mais il faut de la tension pour y voir quelque chose: au scope en mV peut-être) . A 50Hz la longueur ne devrait pas jouer.

J’essayerai demain.

croco31, j'avais d'abord mesuré la tension entre ce fil et le neutre https://www.chercheursduvrai.fr/forum/in...=30&#entry47647
Puis j'ai mis une résistance de 10 k. La mesure au multimètre m'a donné un courant très faible. C'est probablement du au multimètre qui n'est pas RMS.
C'est derrière le pont de diode, avec une résistance de 100 Ohm et un condensateur que j'ai obtenu une mesure correcte.

Effet capacitif ou selfique ou les 2, je ne suis sur de rien, comment le déterminer ?
Avec tes 17 mètres, tu devrait avoir une quinzaine de mA.

La toute derniere de Akula , video qui bien sur a tres vite disparue mais sauvegardée et traduite en anglais par Wesley , merci a lui .
Cette fois ci on a une configuration différente de la bobine et du schemas avec des scopes ...

Donc, il fait des vidéos, les diffuse, puis les efface aussitôt

bizarre le coco, c'est pour créer le buzz?

ce serait donc le deuxième qu'il fait disparaitre, la première ayant étée retrouvée par Maxipull, à ce lien qu'il a remis lundi soir : https://cloud.mail.ru/public/1404c889d895/%...0%E2%84%963.mp4

Reedit: Et celle ci en anglais,si cela vous arrange, moi perso elle pourrait être en égyptien...
https://www.youtube.com/watch?v=1BNgo09N0yM

Par contre, je ne sais pas si c'est autorisé de diffuser une vidéo que le proprio a effacé???

Ce message a été modifié par Capra le Mercredi 23 Avril 2014 à 11h29

ha ben vi que ca m interesse nan de dioux

merci pour le shéma

En revisionnant la vidéo, je ne vois pas de coupure entre le moment ou le circuit fonctionne, leds allumés,il éteints, et commence le de-soudage des fils.
Mais bon, il a pu employer un logiciel approprié, dans ce cas, quelle dépense d’énergie pour juste tromper le monde

que pensez vous que ces gens puissent faire dans la vie, chômeurs, arnaqueurs?

Je suis optimiste:
et si c'était simplement des bricoleurs (avertis quand même en électronique : vu leur matériel de test et le fouillis sur leur établi) qui sont tombés sur quelque chose et qui essayent (désespérément) de convaincre les watchers des forums que cela marche?

Supposons un instant que je réplique et que cela marche ???? Que ferais-je ??

Dans tous les cas le cours du pot ferrite va monter sur ebay ...

Sur cette vidéo, je suppose que c'est la même personne, on voit qu'il ne fait pas n'importe quoi, (enfin il en donne l'impression )

Les câbles, fils utilisés sont spécifiques, on dirait du câble hp pour certains, pas à portée de toutes les bourses, cela ne ressemble vraiment pas à du canulars, mais bon,je suis crédule, et ce depuis tout petit en plus

)

PS: La bobine devient plus complexe (enfin pour moi

Ce message a été modifié par Capra le Mercredi 23 Avril 2014 à 13h09

Là on voit mieux la bobine à la fin...

Ah là c’est mieux, c’est bien plus pédagogique qu’au début!
je compatis avec l'auteur...devoir débobiner ce qu'on vient de bobiner...

En tout cas, il y a eu des changements de schéma…
Maintenant on voit bien un rebouclage possible.

Je ne pige pas pourquoi il fait des écrans dans son transfo (les feuilles le cuivres)
Normalement sa sert à bloquer la composante électrique du champ EM mais pourquoi le faire ?
Est-ce que les feuilles de cuivre sont réellement reliées à la masse ?
Si quelqu’un à des explications sur ces points ?

Ca me plait bien, pas trop compliqué, pas de pièces mobiles, ça donne envie de tester !

A mon avis c est justement pour reinjecter cette composante EM sous forme electrique dans le circuit .

SG

Hello SG,

Ah, ce que tu dis me laisse entendre que je n'ai pas compris...
je me suis emballé sur ce coup là !

est ce que l'auteur en dis plus sur le principe quelque part ou est ce qu'il faut tout deviner ?

Sur le premier schéma, les "ecrans" étaient en série avec le secondaire, est ce que c'est vraiment le cas ? (toi qui a écumé overunity)
maintenant ils n'apparaissent plus sur le schéma.

finalement pas clair tout ça, je vais attendre le pdf, décidement on ne veut pas nous livrer un système clés en main...

Salut eclectron,

 Il parle de ferroresonance sur sa maquette avec la ferrite de transfo HT .
Je crois que les maquettes avec le pot de ferrite marche différement , car la il y a des feuilles de Cuivres .
 j ecume , j ecume mais il faudrait comprendre le russe pour etre bien ...

Sur overunity tout le monde y va de son interpretation et de son porpre schemas parfois  , alors ca brouille pas mal les pistes . Les schemas de akula ne sont pas clair non plus alors ca aide pas ...

 On peut toutefois reperer toujours le meme principe , ca part d' une alim a decoupage voir 2  qui se rebouclent sur elle meme . Quand aux frequences et oscillogramme , ca n est pas tres riche non plus ...

L idéale serait de repliquer a l' identique un modele  , que cela fonctionne et ensuite d en comprendre le principe en detail bien evidement ...

SG
