La led eternelle de Mr Delamorto, Surunité !

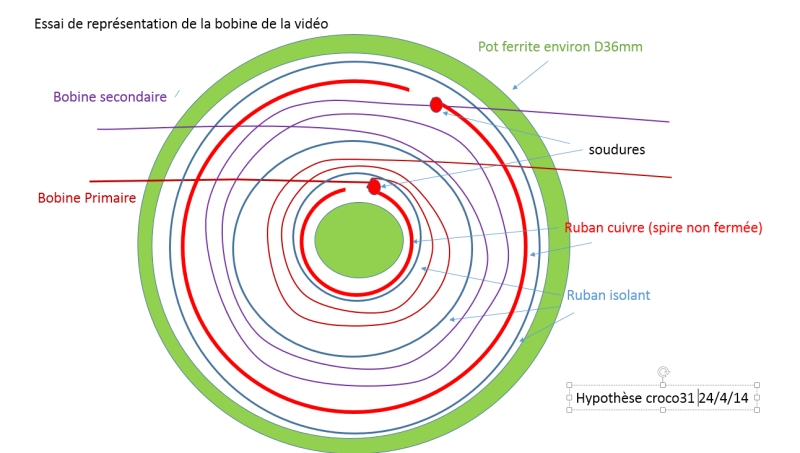

J'ai trouvé cela en suivant le dé bobinage de la bobine sur la vidéo.
- à confirmer
- compter le nombre tours ou estimer la longueur du fil





PS: quelle est la procédure ou l'outil pour récupérer une vidéo youtube sur son disque propre avant qu'elle disparaisse ??

Hello Croco

On peut utiliser ce logiciel

http://www.commentcamarche.net/download/te...tube-downloader

Tu cliques droit sur la vidéo et tu fais un copié-collé de l'url de la video dans la fenetre "add" du programme

avec celui ci tu peux choisir le flux que tu veux quand c'est disponible, LD, HD720, HD 1080 ...
et choisir le format d'encodage.

http://www.01net.com/telecharger/windows/M...ches/43115.html

Et celui ci s’intègre à ton navigateur (firefox)

http://www.downloadhelper.net/

et là en Français.
http://www.downloadhelper.net/conversion-manual.php

Downloadhelper ne fonctionne plus à tout les coups, sinon sans installer de logiciel, il faut coller le lien ici http://www.telechargervideoyoutube.com/. Si url non valide, enlever feature=player_embedded& de l'url.

Ou si on a besoin d'une conversion http://www.clipconverter.cc/fr/

Ca manipe et il y a vraiment quelque chose à trouver !!





Ca me fait penser à Kapanadze et à d'autres.

Une basse fréquence à courant fort d'un côté, une haute fréquence à courant faible de l'autre et on mélange (module) dans un transfo , une ferrite, ...


Vous savez peut-être qui a dit:

J'amène 1 Volt 100 Ampères et 100 Volts 1 ampère et je récupère 100V 100 Ampères !!

Honnêtement cette vidéo n'apporte pas grand chose: là on a vraiment une capa qui se décharge, ce qui est l'attendu habituel.
Mais au moins pas de fake ici.

Pas tout à fait d'accord:
En fonction du réglage des potentiomètres l'extinction de la LED est dans un rapport 10 de temps. Ca cherche à accrocher ou pas .

Pour récupérer les vidéo j'utilise realplayer (version gratuite) avec internet explorer (la fonction download ne marche pas sur chrome???)

je te suis pour le design du transfo. le ruban de cuivre extérieur est à recouvrement, il me semble, mais non court circuité ce qui me fait dire que c'est un écran.
En tout cas c'est comme ça qu'on faisait des écrans dans les transfo d'alim a découpage. l'idée était d'isoler le primaire du secondaire, pour la composante électrique. On plaçait l’écran entre le primaire et le secondaire.

le second "écran" n'est pas à recouvrement, est ce volontaire ou pas (?)

quel est l'intéret de  placer les écrans vis a vis de la ferrite ?

Merci SG, je vois que c'est plutôt une nouvelle enquête.

Pourquoi les gens qui trouvent le Graal sont si mauvais communicant de sorte qu'on croit plus facilement au fake qu'à ce qu'il avancent.
C'est désolant à force...

Peut être parce que sinon, nous serions déjà tous libre, et peut être aussi que ce n'est pas le souhait de tous le monde...

Peut être aussi, parce que dans ce monde physique, le spirituel a aussi sa place...

Peut être parce que sinon, nous serions déjà tous libre, et peut être aussi que ce n'est pas le souhait de tous le monde...

Peut être aussi, parce que dans ce monde physique, le spirituel a aussi sa place...

Enfin je sais pas mais si j’avais trouvé un truc et que je voulais le donner, j’expliquerais tout bien comme il faut pour que tout le monde comprenne. Genre, je ferais un pdf…
Si on ne veut rien donner on ne dit rien. Or là c’est de l’entre deux, comme pour le QEG d’ailleurs…

Akula explique tout, donne le schéma mais ne dis pas comment sont connectés les écrans, ni les sens de bobinages. Pour les bobinages c’est vite fait à retrouver avec les oscillogrammes mais les «écrans », je sens que ça va être source de discussion et que finalement que c’est à cause du fait qu’on n’a pas trouvé comment les brancher que ça ne fonctionne pas….là c’est mon esprit négatif qui parle ! ou l’expérience…


Des fois on se demande si le gars à une idée directrice ou s’il a trouvé par hasard.
Par ce que dans son premier schéma, il y a un oscillateur avec le 4069 et pas de rebouclage visible du tout.

Dans le schéma de la dernière vidéo il y a rebouclage visible et le 4069 ne sert plus à rien selon moi, à part commuter une résistance de 100 Ohms à la masse de temps en temps.
Le rebouclage se faisant par le LC de sortie directement sur l’alim. Eventuellement les diodes internes de protection en entrée du 4069 ont peut être leur utilité sur le fonctionnement.

En résumé je dirais 2 schémas complètement différents (sur une même base de composants) pour un même résultat : des LED qui clignotent sans alimentation externe.

Je veux dire que de loin, on prend les composants, on les câble n’importe comment et ça fonctionne.

On veut nous enfumer ou quoi ?! je me pose la question. Ou nous faire perdre notre temps.

Le premier schéma a été fournis directement pas SG (tiré d’over unity), peut être n’est ce pas un schéma fait par l’auteur mais par un forumeur ? D’où les grosses différences ?

Ca se sent que ça m’agace tous ces gens qui communiquent à moitié sur leur découverte en laissant toujours un élément en suspend.
je parle d'Akula pas de SG, bien sur.

Je voudrais enfumer, je pense que je m’y prendrais comme ça.
Il y a toujours le doute du gars de bonne foi, super intelligent pour trouver une solution et incapable de se mettre à la portée des autres.
C’est pourtant ce qui me parait le plus facile…

Bonjour,

Sur un des premiers schéma visible (celui qui utilise un TL494), on voit 10 leds montées en deux blocs parallèle de 5 leds série. Alors que sur la vidéo en principe correspondante, on voit 8 leds montées en 4 blocs parallèle de 2 leds série (vu en suivant les pistes sur l'arrière du circuit).

Ce qui démontre que les schémas ne sont pas représentatifs des montages utilisés.

Akula semble quand même bien équipé, sur certaines de ses vidéos on peut voir plusieurs oscilloscope et même un analyseur de spectre. On peut penser que ce n'est pas le bidouilleur que fait les choses au hasard.

Je pense que quand j'aurais un peu de temps à perdre, j'essayerais quand même de reproduire une de ses manip, ne fut ce que pour démontrer que ça ne marche pas.

A+
JCV

Re,

La vidéo de Scratchrobo ci-avant est exactement ce qu'on obtient en déchargeant un condensateur avec la led. Et encore avec mon condensateur de 10 000µF, ma led s'éclaire nettement plus longtemps que la sienne.

A+
JCV

Wesley dit que le type semble excédé par les commentaires negatifs... et qu'il ne veut plus perdre son temps à répondre.

Au début la LED tient 3 ou 4 secondes.
A 30 secondes, il règle un potentiomètre et sa LED tient un peu plus.
A 50 S, il en règle un autre. A 1m20s sa LED tient plus de 10 S.

A 1 m 40 il appuie sur la ferrite, la LED reprend un peu d'éclat.

Tout ça avec les mêmes condensateurs !!
Il y a plus qu'une décharge linéaire de condensateurs à mon avis.

Peut être parce que sinon, nous serions déjà tous libre, et peut être aussi que ce n'est pas le souhait de tous le monde...

Peut être aussi, parce que dans ce monde physique, le spirituel a aussi sa place...

Enfin je sais pas mais si j’avais trouvé un truc et que je voulais le donner, j’expliquerais tout bien comme il faut pour que tout le monde comprenne. Genre, je ferais un pdf…
Si on ne veut rien donner on ne dit rien. Or là c’est de l’entre deux, comme pour le QEG d’ailleurs…

Akula explique tout, donne le schéma mais ne dis pas comment sont connectés les écrans, ni les sens de bobinages. Pour les bobinages c’est vite fait à retrouver avec les oscillogrammes mais les «écrans », je sens que ça va être source de discussion et que finalement que c’est à cause du fait qu’on n’a pas trouvé comment les brancher que ça ne fonctionne pas….là c’est mon esprit négatif qui parle ! ou l’expérience…


Des fois on se demande si le gars à une idée directrice ou s’il a trouvé par hasard.
Par ce que dans son premier schéma, il y a un oscillateur avec le 4069 et pas de rebouclage visible du tout.

Dans le schéma de la dernière vidéo il y a rebouclage visible et le 4069 ne sert plus à rien selon moi, à part commuter une résistance de 100 Ohms à la masse de temps en temps.
Le rebouclage se faisant par le LC de sortie directement sur l’alim. Eventuellement les diodes internes de protection en entrée du 4069 ont peut être leur utilité sur le fonctionnement.

En résumé je dirais 2 schémas complètement différents (sur une même base de composants) pour un même résultat : des LED qui clignotent sans alimentation externe.

Je veux dire que de loin, on prend les composants, on les câble n’importe comment et ça fonctionne.

On veut nous enfumer ou quoi ?! je me pose la question. Ou nous faire perdre notre temps.

Le premier schéma a été fournis directement pas SG (tiré d’over unity), peut être n’est ce pas un schéma fait par l’auteur mais par un forumeur ? D’où les grosses différences ?

Ca se sent que ça m’agace tous ces gens qui communiquent à moitié sur leur découverte en laissant toujours un élément en suspend.
je parle d'Akula pas de SG, bien sur.

Je voudrais enfumer, je pense que je m’y prendrais comme ça.
Il y a toujours le doute du gars de bonne foi, super intelligent pour trouver une solution et incapable de se mettre à la portée des autres.
C’est pourtant ce qui me parait le plus facile…

http://2.bp.blogspot.com/-_T-XPyoq5uw/T4R6...ignauxFumee.jpg

Sinon autant prendre la pile de zamboni elle fait marcher le le carillon d'oxford depuis 1840

Bonsoir,

Et ici c'est l'équivalent d'un certain projet qui semble bien enterré.



A+
JCV

Il y en a partout dans le monde, sauf chez nous en France, où nous pourrions aller voir la personne, la harceler de questions, voir la forcer à parler

Toujours les mêmes questions, que sont devenu ces personnes?, se cachent ils d'avoir reproduit des faux?

je veux pas etre medisant mais je pense que capra a raison , si tous les soi disant inventions depuis 5 ou 6 ans fonctionnaient ca se saurait depuis le temps

Je pense surtout qu'il y a autre chose qui nous voile la vérité, mais là je vais sortir des plates bandes....

Je suis de plus en plus convaincu que nous ne gérons pas notre destinée...

Moi qui suis contre cette pensée, je fais finir par croire que nous sommes guidés par des forces obscures..... (négatives)
Sinon pourquoi, pas plus de clarté dans tout cela?

Il faut vraiment beaucoup de conditions favorables pour qu’un système soit répliqué et diffusé largement : Des gens sérieux, curieux, ouverts, compétents qui ont l’envie, prêts à consacrer de l’argent et du temps sur un système dont la com laisse à désirer.
Avant de s’investir chacun veut être à peu près certain de ne pas se faire enfumer.

Il y a aussi l’usure du découvreur qui à cause d’une mauvaise com en partie, et de la nature humaine en face pour autre partie, s’est pris de plein fouet tous les retours hostiles. Il reste dans son coin terré avec son système.

Quant à une industrialisation/commercialisation, l’auto censure des responsables d’entreprise suffit à bloquer pas mal de projets qui pourraient leur parvenir, à mon avis.
« si ça marchait, sa se saurait » et puis pour les plus cultivés« ça contredit les principes de la thermodynamique »
Les pays émergeant semblent un peu plus ouverts que nos vieux pays industrialisés.

Le conformisme bloque déjà toutes les énergies.
Après peut venir la censure officielle pour d’obscures raisons mais je pense qu’ils sont pas mal tranquilles grâce au conformisme dont chacun fait preuve.

Je suis un peu mieux luné ce matin et j’ai assez envie d’essayer le système de Mr Delamorto mais je sais déjà que ça ne sera pas pour tout de suite faute de temps. Et quand j’aurais le temps je l’aurais sans doute oublié… Les forces obscures peuvent dormir tranquille.
Là j’essaye de les endormir !

Et sinon il n'y a pas d'expert en transfo ici pour expliquer à quoi pourraient servir ce que j'appelle les "ecrans" qui sont placés comme sur le dessin de croco ?
vu que l'auteur ne donne pas de précision , cela laisse penser qu'ils sont reliés à la masse, puisque traditionnellement c'est ce qui est fait.

Bonjour,

Je ne suis pas expert en transfo, mais sur des alimentations à découpage, dans le labo où je travaillais, on mettait quelque fois un écran de cuivre entre les enroulements. Je n'en ai jamais vu placé à l'extérieur des bobinages comme ici.

A+
JCV

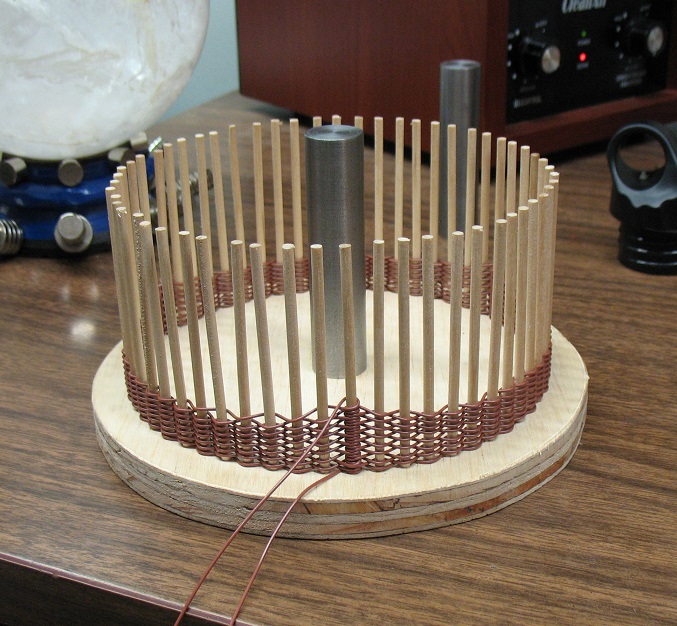

ce sont les bobinages dislinéaires comme les basket coil qui pompent les électrons de l'environnement
on met un générateur de sinus à l'entrée et une charge résistive à la sortie

Vous ne pourriez pas être plus concrêt? Un pdf ?

Vous ne pourriez pas être plus concrêt? Un pdf ?

Oui oui un PDF... un PDF

A ce que j'ai vu sur la vidéo ces écrans sont reliés (soudure) respectivement à une des bornes de la bobine primaire et secondaire: c'est vraiment différent d'un écran de transfo où ces écrans sont reliés aux masses primaire ou secondaire du transfo: ce qui évite le couplage capacitif entre signaux primaire et signaux secondaires.

Là on a un transfo noyé dans un condensateur, ce qui me fait penser à un montage d'un gamin de 7 ans : des bobines entre les plaques d'un condensateur. Mais je ne sais plus où j'ai vu ça.

Vade retro forces obscures:

je vais essayer en attendant les pièces de mon miniQEG: cela me rafraîchira sur les aspects alim à découpage.

Alors il y a du nouveau ,

Delamorto parle de ferroelectricité , donc lorsqu il parle de ferroresonance , ca serait plutot au niveau ferroelectrique et pas ferromagnetique .

Je vous invite a regarder sur Wiki ferroelectricité :
Ferroelectricité

Ainsi que la mesure de ce phenomene :

Circuit_de_Sawyer-Tower

Ca implique que ca ne marche que sur certaine ferrites , a base de titane de barrium .
delamorto dit que c est plus facile sur les ferrites russe ...


Le lien Overunity pour son dernier message avec son schemas de mesure a lui :

Seminin77


Du coup les plaques de cuivres forment donc un condensateur pour exité la ferrite sous forme de champ electrique ?

SG

Cette hypothèse ne colle pas avec le fait que la ferrite n'est pas entre les 2 bandes de cuivre mais à l'extérieur. Seul l'enroulement primaire est pris entre les 2 rubans de cuivre.

Bonsoir,

Et alors, ..............................

A+
JCV
