un pti coup de main.., un "plan"

Il y a la "bille" et il y a l'information.
Cf le balancier de Newton

La suite..
ce jour ; tourne le plateau d'allumage (et sa bobine ) de 90 degres afin d'avoir l'allumage sur une polarite Nord




precedemment des intervenants ont ecrit qu'il n'y avait pas de difference avec une polarite Sud...
perso ; j'avais un doute...

apres moultes essais je peux affirmer que si ! ;

- Sud ; l'etincelle est principalement ROUGE sans aucun doute possible et meme si on peut tirer un arc jusqu'a presque 1 cm avec la decharge capacitive decrite precedemment ;

l'arc partant de l'electrode centrale rejoint de maniere anarchique n'importe quel point de la circonference de la bougie !

avec une polarite Nord l'arc se fait tres precisement entre l'electrode centrale et le"bec" qui la surplombe ;
l'etincelle est BLEUE , bien ronde et centree...

la couleur est importante ; tout porte a croire qu'une etincelle bleue est plus chaude qu'une rouge ;
la compression portant le melange a 250 degres c'est l'apport brusque de temperature de l'etincelle
 qui declenche alors la deflagration

Nota ; j'ai une bobine de bagnole de rab et un "dimmer" ; j'ai fait de beaux arcs avec le 220 volts et ce dispositif !;
il serait interessant de renouveler l'experience; meme tension mais avec les 2 courants separement...
histoire de voir la gueule des arcs...
des que j'ai ma ptite alim basic; j'attend vos reponses a mes questions (sujet ; "Vla du lourd "! ) pour la construire

la différence s'explique par la dissymétrie de l’électrode de la bougie. si la bougie était strictement symétrique de construction il n'y aurait pas de différence visible. suivant la polarité le courant ne part de la même électrode.

Nan,nan,nan !   eclectron j'ai utilise 4 bougies differentes et fait de nombreuses permutations


par contre si tu peux me donner des elements pour ma ptite alim a condo c'est welcome

Je ne comprend pas trop ce dont tu as besoin ?

J'ai besoin de connaitre le type, les valeurs des condensateurs et de l'intensite possible
pour mon montage de diviseur de tension visible sur les derniers post de mon blog Isleinvent
(lien dans ma signature)

desole   je suis au cyber et j'ai pas pu coller l'image 7 fois malgre de nombreux essais .

ca serait super

Voilà qui devrait convenir.
c'est approximatif pour les tensions mais je ne pense pas que tu sois dans la précision chirurgicale ?!

C  est a choisir en fonction du courant que tu veux faire passer quand la sortie 2 est court cicuitée.
C'est la première capa C qui fixe ce courant de court circuit max.
Z = 1/(2 pi F C)
et I = U/Z

Grand merci a toi Eclectron d'avoir pris le temps   retouche de schema y compris
c'est Royal !! ; je vais pouvoir alimenter mes montages tests decrit sur le sujet
"Vla du lourd !" tes avis seront apprecies

Il n’y a pas de quoi, la retouche du schéma ne m’a pas pris longtemps, et un schéma vaut mieux que milles mots.

Attention au risque d’électrocution avec ce genre de circuit, bien prendre garde que le neutre n’est pas la phase.

Personnellement je n’aime pas trop ce genre de circuit, surtout si c’est pour que les mains y traînent.

@ Peter (  ) rigole ! mais moi ca me change de ceux avec qui lorsque t'a besoin de rien
t'est tout de suite servit

@Eclectron ; oui ; j'ai repere la phase sur la prise secteur et sur la prise male qui va dessus avec un tournevis testeur neon et je connecte mes cordons AVANTde mettre sous tension ; de cette facon je ne met pas les mains sur le montage .

pour ma ptite alim , j'ai un peu peine car niveau CAP et c'etait pas hier lol ! ; j'ai calcule avec tes formules
qu'il fallait une valeur de 10 pf (condensateur ceramique non polarise/60 hertz ) pour avoir environ 800 milliamperes..;
J'ai bon ?

Non, pas bon…
Je ne trouve pas sur le net alors pour rappel :
pour 10-n, lire 10 puissance -n

1000 000 = 10+6 =Mega = M
1000 = 10+3 =kilo =k
0.001 = 10-3 = mili= m
0.000 001=10-6 = micro =µ
0.000 000 001= 10-9 = nano= n
0.000 000 000 001=10-12= pico =p

Si tu fixes le courant en premier à 0.8A par exemple :
Z = U/I = 220/0.8 =275 Ohms

En suite, tu calcules C = 1/(2 pi F Z) =1/( 6.28 x 60 x 275) = 9.6 E-6 = 9.6 10-6 = 9.6µF =10µF

Ensuite tu peux calculer le courant que va consommer tout le pont de capa, à vide, sans que tu ne branche rien.
C total= 1/(1/C+1/2C+1/4C+1/8C+1/16C) =1/(16/16C+8/16C+4/16C+2/16C+1/16C)= 1/(31/16C) = 16C/31 = 0.51C soit 5.1µF dans l’exemple.
Le montage à vide va consommer en gros 0.4A soit 400mA.

Ce montage est un pont diviseur capacitif, avec ses impédances propres, donc la tension d’utilisation de chaque sortie sera dépendante du courant consommé sur la dite sortie.
A vide tu as ce que tu demandais comme tension mais sans courant d'utilisation.
En charge ça va baisser, vu qu’en court circuit tu as le courant max mais avec la tension qui est nulle.

Entre les deux, tu as un entre deux !

mais non, je rigolai pas, le coeur dans les yeux veut juste dire que j'adore ce principe, celui d'ecletron

oui,

mais à bien relire,

on peut se demander si c'était bien la question?

un simple diviseur de tension?

bah, oui,

les petites capas,

des pF....

En fait je n'ai pas vu vraiment de question, juste un schéma et l'ai remanié au plus simple.

Si on veut une tension stable pour chaque sortie, "quelque soit" le courant consommé, il faut des transformateurs abaisseurs ou un variac.

J'avoue ne pas connaitre la raison de ce besoin de différentes tension, je ne sais donc pas si le schéma est adapté ou pas au besoin. Je fais confiance à l'auteur .

C'est avec des partages comme celui ci que je prend pleinement conscience de l'etendue de mon ignorance Gasp !
et un transfo en effet serait peut etre plus adapte

besoin d'une alim avec plusieurs tensions differentes Eclectron pour alimenter les futurs montages tests lies aux 2 courants
par exemple pour envoyer dans une bobine aux fins de desequilibre un courant positif de 55 volt et un negatif de 45 ..

Peut étre a cause du déphasage de courant dans les transformateurs?

sa dépend ce que t'a besoin en fait DFI, Volts ou Ampéres ? A mon avis en priorité des volts...

On est du meme avis Peter  ; ya volts ! courants et tension et dephasage on pourrait en reparler pas tard
pour les histoires de desequilibre.. et puis moi j'aimerais bien quand meme construire ma ptite alim
pour experimenter tout ca car j'me suis rendu compte ;ya pas a tortiller faut d'la sauce !!

Ce jour ;teste mon moteur retif ; "retour de lanceur" violent ; bon signe ya explosion
et je comprend qu'il me faut faire un montage pour coupler la biellette des gaz
avec le plateau pour l'avance qui doit etre tres precis (moteur super-carre)

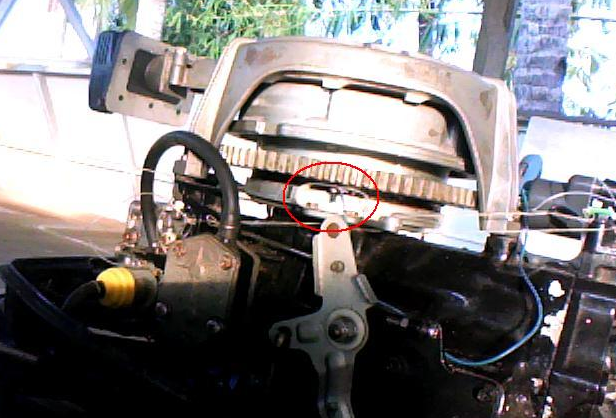

cercle de rouge sur la photo ; mon allumage "maison" ; une tranche de flacon de "Pue Bon"
, une vis qui frotte sous le plateau d'allumage et contacte sur 2 endroits non isole au chatterton





Hein !? oui ; les images sont pourries / prise avec webcam integree a mon petit EEPC

Mon dernier post : 11 octobre 2015 :Mon Dieu comme le Tampax

Des news de mon HB Merdury ? :

Suite a erreur de fabrication : sertissage du moyeu volant a 120° J'ai reusiner
l'emplacement de la rainure de clavetage et aussi remplace le boitier electronique
Par un dimmer qui donne de belles etincelle

Prevu strobo leds maison ; ca le fait bien mais pas longtemps ; la diode crame

Question : si je met X diodes 4,2 volts en serie +une resistance ;ca va tenir la route ?

AM DFI

Elle crame par tension ou courant ?
Si par tension, ok pour multiplier les diodes en série + résistance,
Si c'est par excès de courant, Une résistance de 0,1 ohm 5 watts en série avec chaque diode les diodes étant branchées en parallèle pour accepter plus de courant, je pense

Si une diode débite plus la chute de tension sur sa résistance en série sera plus grande et ça devrait réguler les débits entre les diodes
Pas moyen de mesurer la teension ?

La tension : + de 40 volts ~ sortie volant
et sans doute + de 10 volts (pulses +) apres le dimmer et la diode du fait de la brievete des impulsions :
Testee avec 2 multimetres pour etre sur : il doit y avoir une quinzaine de volts ca semble peu mais les
etincelles sont correctes (dimmer regle au mini : au maxi elles sont plus puissantes
encore...)
Precedemment: grille. 3 leds : elles font un petit point rouge puis plus rien ...

Merci a toi Amateur d'eclairer ma lanterne en ces temps d'obscurantisme.

@ Amateur :
G mesure le courant entre sortie volant et entree dimmer sur le calibre maxi de
mon controleur universel : 250 milliamperes :
L'aiguille vient taper a fond de cadran ! :
Entre 500 milli et 1 ampere a la louche !

Une diode de la serie des 1N400x

http://pdf.datasheetcatalog.com/datasheet/RECTRON/1N4001.pdf

pas cheres

http://www.ebay.fr/sch/i.html?_from=R40&_t...1N4002&_sacat=0

Merci a toi amateur ; je crois aussi qui faut pas bidouiller ; Ebay C bien
Mais G renonce a commander a l'etranger ici ; le port est prohibitif ;
Jadis j'ai paye avec le port le double du prix de la commande
Je vais regarder sur le net a Manille ou Cebu pour une lampe stroboscopique
Et si possible regler par carte C plus souple
Pour les achats en ligne a l'interieur des Philippines c'esr chiant faut aller a la banque
Pour faire compte a compote C comme ca ya aussi des inconvenients
Dans les isles lol ! ;on peut pas tout avoir non plus
