Appareils CMP (Courants Magnétiques Pulsés), Traitements par ondes magnétiques pulsée

Bonjour,
j'ouvre ce nouveau sujet car j'explore actuellement les avancées et les données disponibles sur les appareils du marché utilisant des ondes magnétiques pulsées et dont il est dit que cela a un effet sur le corps humain, tant au niveau de la sédation de la douleur, ou de la meilleure oxygénation du corps par effet sur le réseau veineux capillaire.
Officiellement, la science médicale n'admet que les effets sur les douleurs articulaires, rhumatismes et autres, mais aucune étude double aveugle "scientifique" n'a étudié les effets sur détoxination et le bien-être.

Divers appareils existent et sont proposés (souvent à des coûts importants) sur le marché: DEMER, CMP80/120, ...
Des débats à ce sujet font rage sur d'autres forums, souvent trollés par des vendeurs "intéressés" et peu scrupuleux.

Mon objectif est de partager les expériences vécues avec sur ces appareils, voire de répliquer le principe de certains de ceux-ci pour tester leur effet.

Que ceux qui ont des infos pratiques ou expériences vécues se manifestent....

A suivre.

Bonjour,

Il y a une dizaine d'année, mon kiné utilisait un appareil d’origine russe à ondes magnétiques pulsées (je ne souviens plus de la marque). Son but pour mon cas était bien de soulager la douleur et aussi d'accélérer la cicatrisation de tissus internes. Mais à part l'effet sur la douleur (un endormissement de celle-ci), je ne peux pas dire quelle a été son efficacité sur la cicatrisation.

Je me souviens qu'il y avait deux bras articulés (environ 30cm) supportant les "blocs" actifs, et une commande sur le boitier pour ajuster la fréquence et l'intensité.

A+
JCV

Bonsoir,

croco31
Moi j’en ai des expériences dans ce domaine-là, et j’en suis devenu très passionné.

Bon, tout d’abord quand on évoque les « champs magnétiques pulsés » ou tout autre forme d’émission, on se rend compte que beaucoup de fabricants et vendeurs d’appareils se sont lancés dans ce créneau, et on mélange allègrement  champ magnétique dont il est question dans l’énoncé avec les champs électromagnétiques réellement émis le plus souvent, et sans avoir malheureusement, bien compris la différence entre ces 2 champs, mais surtout les divers effets de l’interaction avec la cellule vivante !

Des essais çà et là, sont en cours pourtant en France, mais que des groupes indépendants, qui n’exploitent pas toutes les connaissances déjà acquises de la Russie et de l’Amérique dans ce domaine, et c’est bien dommage cette perte de temps et d’argent, au détriment des malades… Voire la vidéo.

Je pense que tu veux dire l’appareil BEMER ? Mais lui aussi émet un champ électromagnétique…

Ou ici ou l’on affirme que l’énergie électromagnétique est le fondement de l’organisme ?

Celui-ci semble bien fonctionner avec un champ magnétique ! Enfin c’est ce qui est dit !

En tout cas, mes expériences démontrent bien que seul le champ magnétique linéaire fondamental, est favorable à la régénération intra et extra cellulaire sur les 7 centres d’énergie de l’Homme. Voire également mon dessin que j’ai placé hier en fin de page, ici :  https://www.chercheursduvrai.fr/forum/index...=60&#entry70751

Pour s’en convaincre il n’est nul besoin de reproduire ces différents appareils, la base du champ linéaire, c’est le principe du noyau central de l’électro aimant. En étudiant le comportement de ce champ engendré avec des montages de solénoïdes je suis parvenu à éliminer la radioactivité, c’est bien le but à obtenir, et c’est très probant également.

Le seul souci, il n’existe pas à ma connaissance d’appareils pour de telles mesures que j’obtiens actuellement par radiesthésie ( en tout cas abordable pour un particulier, car je suis quand même persuadé que cela existe dans le domaine nucléaire…)

Bonnes expériences,

facile,
perso j'utilise des néodim (donc ici pas de courants pulsés)
scotchés en serie ( bandelette facile a mettre sous un bandage) Nord un coté, Sud de l'autre,
a poser sur une tendinite/arthrite...si la douleur augmente, changer la polarité ,
chez moi c'est radical pour calmer mes tendinites, temps d'utilisation maximale 5 jours,
c'est toujours plus sain que se gaver de medocs a effets secondaires toxiques a long termes.

donc coté champs magnétiques pulsés, je vais donc laisser s'exprimer ceux qui ont tester

zut, le fofo a pas pris mon texte, suis peut étre interdit d'expression ce soir

Moi aussi je connais bien la magnétothérapie par les aimants, même très bien maintenant, j’en porte sur moi sans restriction de temps, et sans changer de sens, car en réalité c’est un montage que je prépare pour créer ce champ linéaire identique au champ réalisé avec des solénoïdes, seule l'intensité varie ( j'en suis aux prototypes avec les solénoïdes...) si une douleur est perçue c’est que le montage n’est pas correct. C’est aussi la seule manière d’agir sur le 7 centres d’énergie, et l’effet est immédiat au niveau de la douleur.

Alors oui, les aimants c’est bien quand c’est bien utilisé, mais attention tout de même ! Ce n'est pas sans risques! Et si tu avais une douleur à la tête tu ferais comment, perterpan57, avec tes aimants posée de manière aléatoire ??? Ce sont je suppose des aimants pas très fort pour pouvoir les supporter posés ainsi, mais au final, au bout de 5 jours c’est quoi qui a vraiment fonctionné ? Faut pas trop souffrir non plus pour opter cette méthode a tâtons … Hein !

Champ linéaire = Champ Unitaire, Champ gravitationnel, Point zéro, Ether, Plasma Etc… La liste est longue!

pour la bandelette de neodym en serie, j'ai juste pris la longueur necessaire pour couvrir la zone douloureuse,
le coté a appliquer n'ayant qu'une seule polarité c'etais uniquement pour bloquer l'influx nerveux Retour,
uniquement pour tendinite, calmer la douleur, je n'en ai pas demander plus, pour pouvoir bosser,
 a l'epoque de cette fabrication de bandelette magnétique j'avais pas le temps pour des recherches plus poussées,
j'avais d'autres priorités largement plus importantes que tout le reste.
pour la téte ? mouai, va faloir la changer je pense

pour les champs magnétiques pulsés, comme j'ai pas cet appareil, un systéme fait-maison est-il valable ici ?

quelle frequences ces impulsions ?  watts ? sa va aussi degagé des ondes EM, donc faudrait aussi en tenir compte

Je comprends mieux maintenant le côté facile pour toi ???  Facile d’utilisation, mais difficile de résultat aussi, puisque 5 jours d’attente tout de même ! Sans que soit démontré l’effet réel de cette méthode de pose aléatoire de bande souple à très faible effet magnétique.

Pour qu’un seul aimant soit bénéfique contre la douleur pendant un temps donné, non seulement sa polarité doit être bien choisie, mais également son orientation ! Et il doit-être relativement fort.

Si tu parles de l’effet magnétique fait maison, effectivement que c’est valable, et pas cher du tout.

Tu n’émets pas directement le champ électromagnétique très basse tension comme beaucoup de ces appareils commercialisés, mais uniquement le champ magnétique généré et récupéré au cœur du solénoïde, là, est toute la différence…

Quant à la fréquence du système basse tension il est évidemment connu (puisque choisi) et donc contrôlable, selon son mode de montage.

Bonjour,
dans l'optique de tester mon tapis CMP que j'attends (CMP120 d'occasion), j'ai construit un gaussmètre permettant de visualiser sur le scope un champ magnétique variable (il ne passera pas le continu DC pour simplifier la réalisation).
Le capteur utilisé est un capteur à effet Hall de Honeywell : SS94A1F dispo chez RadioSpares (ref RS: 178-5673).
RS

Ce capteur produit une tension de 25mV/Gauss et est radiométrique , donc la tension est proportionnelle à la valeur de champ magnétique traversant le capteur, positif ou négatif.

Son temps de réponse est de 3µs.
Par contre à l'usage il a un bruit en tension de sortie de 2mV RMS environ sur la bande passante, bruit que l'on voit bien sur un scope à 5mV/division.

Il s'alimente entre 6 et 12V ce qui va très bien pour une pile 9V.

J'ai ajouté un ampli AOP double qui permet d'avoir un gain x1 ou un gain x10 (avec limitation à 10KHz de la bande passante pour éviter d'avoir trop de bruit), mais cela n'est pas indispensable car la sortie du capteur pourrait se brancher directement directement sur l'entrée d'un scope.

Schéma: Schéma gaussmètre PDF

Le tout est mis dans une boîte en bois comme d'hab, facile à tenir en main. La capteur est au bout d'une réglette électrique cache_fil de Legrand 10x10 (casto), relié par un câble blindé au circuit ampli, qui est lui-même blindé avec de cuivre autocollant.


Le capteur à effet hall avant blindage électrique par une feuille de cuivre (qui laisse passer le champ magnétique).



Bon cela fait un peu vrac mais cela marche (pas envie de faire un CI pour si peu), une feuille de cuivre enveloppe le circuit ampli comme un bonbon.






Sa sensibilité de 25mV/Gauss est avérée:
- 1Gauss = 100µTesla
- champ magnétique terrestre = 0.5Gauss environ  soit 50µT

En bougeant le bout du capteur loin de sources de champ, on voit bien bouger la trace sur le scope autour du 0V quand on fait tourner le capteur autour de  son axe, ce qui inverse le champ terrestre vu par lui.

Ce capteur est sensible mais un peu bruyant,ce qui oblige à limiter la bande passante pour ne pas se noyer dans le bruit pour le gain x10.

Il existe d'autres capteurs (A1301 de Allegro par exemple  RS A1301 ) tout petits (et pas cher) qui ont une sensibilité de 2.5mV/Gauss pour une bande passante de 100KHz, pour un bruit RMS de 0.15mV sur la bande, soit un bruit équivalent au capteur utilisé ici. Ces capteurs fonctionnent en 5V par contre, ce qui dmeande de câbler un petit régulateur 5V type 78L05.

Le capteur  SS94A1F serait plutôt dédié pour une connexion directe sur le scope (moins de travail de câblage), d'autant plus qu'il s'alimente directement avec une pile 9V. Pour cela un simple condensateur de 10µF sur la sortie permet de s'affranchir du calage en tension pour les grands gains du scope (2mV par carreau au max en entrée 1:1 sur mon OWON).

Cet engin va me permettre de voir le type de champ produit par un tapis CMP120.
Les fréquences produites se situent dans la zone 1Hz à 100Hz, mais ce qui est important à priori c'est la forme des impulsions du champ magnétique.

En le branchant sur un petit ampli casque, il est aussi intéressant de "sniffer" les champs magnétiques pulsés qui traînent dans la maison (surprenant ce qui traîne autour des appareils électriques...)

A suivre..

Une nouvelle sonde plus petite et plus simple.
Le capteur utilisé est toujours le capteur à effet Hall de Honeywell : SS94A1F dispo chez RadioSpares (ref RS: 178-5673).

Cette nouvelle sonde passe le continu (DC) et monte à 200KHz environ. Paradoxalement elle est plus pratique que la précédente qui elle est plus adaptée aux capteur Hall de sensibilité 1.5mV/Gauss.

Sensibilité 25mV/Gauss.
Domaine de mesure  : +/- 100Gauss  (10mT)


Schéma sonde DC

Comme le capteur donne une tension moitié de la tension d'alimentation quand B=0 , l'astuce est de polariser la masse du scope à cette même moitié grâce à un potentiomètre multitours de 100ohms et un pont diviseur de 2x1.5Kohms qui permet de régler finement le zéro tout en permettant d'utiliser un calibre sensible (5mV) du scope en continu (en mode AC pas de problème d'offset à régler).

Cela permet de visualiser des champs pulsés à très basse fréquence <1Hz.

Pour régler ce zéro avec un petit tournevis et compenser le champ magnétique terrestre (qui produit 12mV environ), il suffit de tourner le capteur jusqu'à avoir une déviation symétrique +12mV, -12mV sur le scope en mode DC.
Je fais ce réglage à chaque mise sous tension.



Le boitier en bois est blindé intérieurement par de la feuille de cuivre pour éviter des effets de main.

Comme elle passe le continu  DC, elle  détecte très bien les champs magnétique statiques et leur polarité Nord/Sud.

Toujours de supers appareils a ton actif l'ami Croco31!


Génialement bien réalisé, bravo et merci du partage!!!

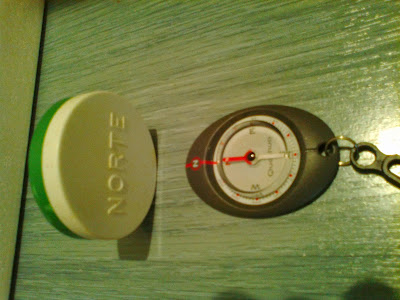

Ce visage de l'aimant que vous utilisez?

Est le Magnet Face Qu'est-ce points la flèche rouge de l'aimant:
