bonjour

encore un MM qui défit la loi de lenz
une page d'explication avec qq video

http://www.overunitybuilder.com/lenzlessquale.html

et sa derniere video

http://fr.youtube.com/watch?v=1mWF8C-SRfA&...re=channel_page

Ola ...

Il est vrai que depuis environ un mois, je n'étais point trop présent sur notre forum préféré . et pour cause je travaillais sur un nouveau "bousin" ....

Comme promis, voici les premières images d'un MM a pistons. il reste énormément de travail, ne me demandez pas si il est "sur-unitaire", je n'en sais rien pour l'instant, mais il tourne ....

Une rapide explication: deux vilebrequins décales a 180 ° équipes de pistons magnétiques sont déplaces dans une chemise non magnétique par le biais d'un disque ou "valve" rotative. Les culasses sont elles aussi équipées de neos fixes. l'ensemble bloc moteur bielles pistons ont étés récupérés sur deux tronçonneuses HS.

Le disque ou valve rotative en acier doux est mue par un petit moteur électrique qui sert de pilote a l'ensemble (plus le disque tourne vite, plus le MM a pistons tourne)

je n'ai pour l'instant pas fait de mesures en sortie du bousin, mais comme je vous le disait plus haut, ça tourne et c'est déjà un très bon début ....

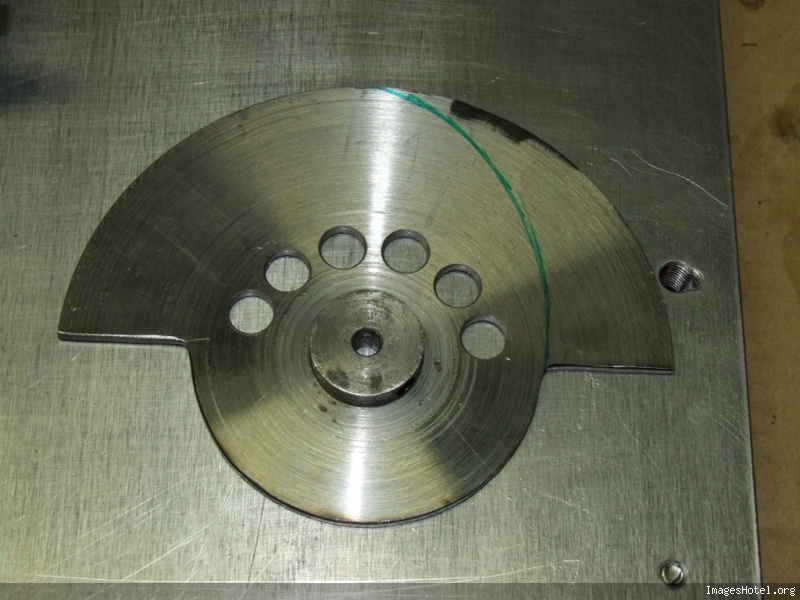

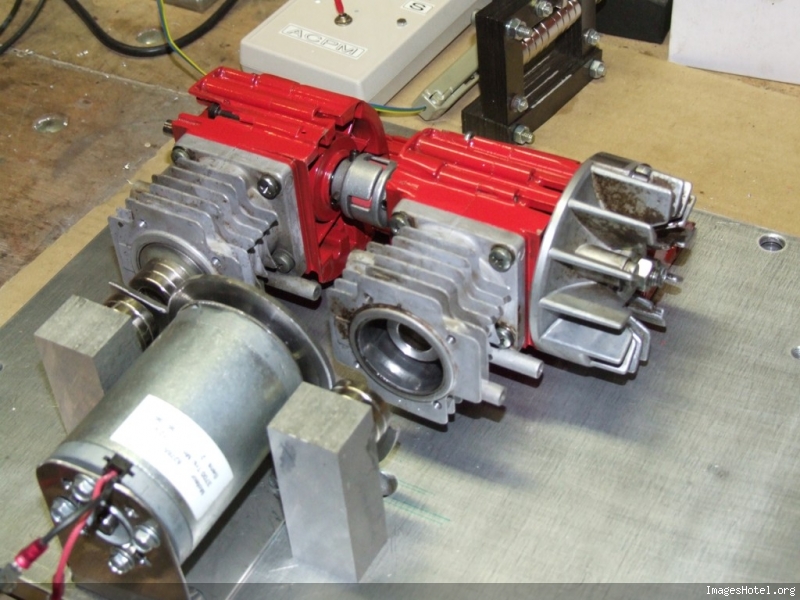

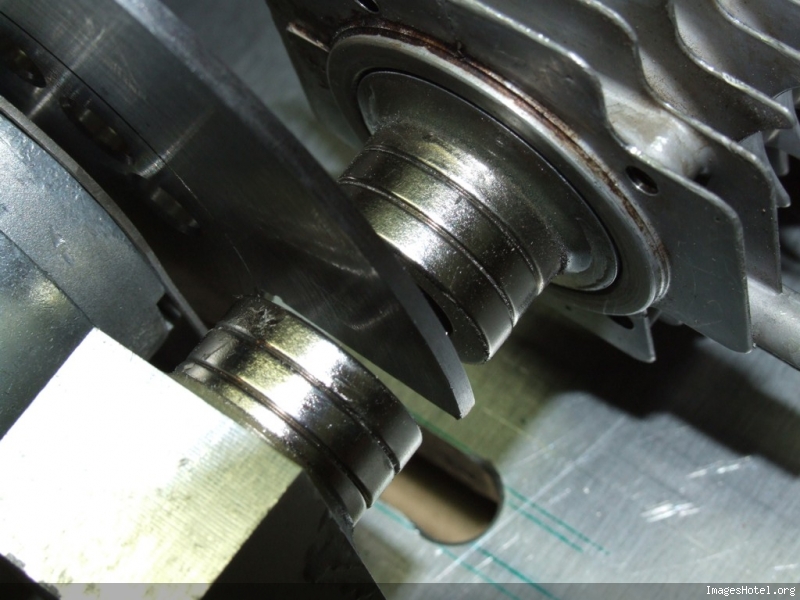

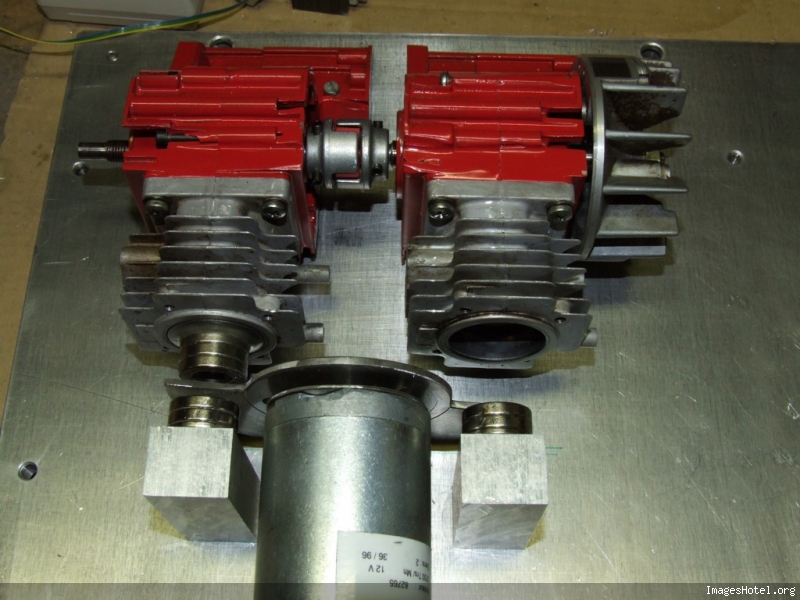

Voici les premières photos:

http://www.imageshotel.org/images/naca44/dscf1599.jpg
http://www.imageshotel.org/images/naca44/dscf1600.jpg
http://www.imageshotel.org/images/naca44/dscf1596.jpg
http://www.imageshotel.org/images/naca44/dscf1601.jpg

Et un petit bout de film:

http://www.dailymotion.com/naca4412/video/13836408

Merci pour vos commentaires

A suivre

Naca

c'est beau en tout cas... Sympa la vidéo, avec la zique qui va bien !

peut-être qu'en ralentissant le bouzin, on limiterait au maximum les pertes dues au balourd inhérent à la forme du disque, ainsi qu'aux courants de Foucault ?

Je pense aussi à un système simple de masses et de poulies pour mesurer directement les énergies d'entrée/sortie sans passer par de l'électrique qui enlève du rendement ..

Quartz : j'ai un pb d'affichage sur ta page perso avec IE : http://img84.imageshack.us/img84/9021/iequartznw4.jpg
Il doit y avoir un problème dans le CSS, j'ai essayé de voir mais ça fait longtemps que j'ai pas mis le nez là-dedans

Remarquable ta machine Naca,
Tu as fait une mécanique de rêve.

Effectivement tu as raison avant de se lancer dans une mesure quelconque,
il faut optimiser la sortie du disque des néos.
La découpe que tu as pratiquer te soustraie du couple, je pense, car tu n'as plus une concomitance d'entré sortie des pastilles.
dans la première version au moment ou tu sort d'une paire de pastilles tu entre dans l'autre.
d'ou l'équilibre relatif qui se crée.
en revanche dans la seconde configuration il n'y a plus cette équilibre.
d'où augmentation du couple résistant à la commutation.

Ta machine est très belle, ta vidéo est de qualité quasi pro, avec Biganos, vous avez droit à une palme pour des vidéos d'une telle qualité.

A+++

PS: Oui Mp_avenir, effectivement il y a un blème de taille, je navigue avec Mozilla donc j'ai pas vu.
Merci Crosoft !!
Bon je vais voir ça, merci pour l'info.

Bonjour, à tous.

Naca : Magnifique vidéo, sur le moment je n’ai pas tilté, l’age sans doute. Mais ce système m’est revenu en mémoire, à l’époque j’avais fait un croquis un peu semblable à ce que tu as construit.



Je n’avais pas trouvé la solution de sortie des deux néos en opposition.

Maintenant j’en ai une !!!

À plus.

Ola .....

Merci a tous pour votre soutient, l'affaire n'est pas gagnée .... je pense que j'ai encore pas mal de taff avant d'etre surunitaire. . .

J'ai utilisé pour l'instant du fer pour realiser le disque rotatif, je compte bien utiliser du µmetal que j'avais precieusement gardé lors de mes differents protos ....

En parrallele a ce MM, je vous suis totalement dans la demarche de la gachette magnetique. Sur la 3eme photo du MM a piston, vous verrez egalement un module identique a celui de Cisco qui m'a permis de comprendre ce process. Process qui pourrais bien être utile si mon "disque rotatif " s'averre etre trop gourmand en energie.

A suivre .....


Naca

bonjour a tous

bravo Naca encore une belle réalisation comme toujours


voici une confirmation de plus de la commutation magnetique

http://www.overunity.com/index.php?topic=1...55142#msg155142

il appelle cela le transistor magnetique

pour moi LABO a mis ce meme truc en évidence
donc tous les montages mettant en évidence "la mise en defaut de la loi de lenz"
seraient une variante de ce Magnetic Transistor

hello

Quartz , as tu vu la derniere video de padawan ?
(sur le trottoir d'en face )

http://www.youtube.com/gilbondfac?gl=HK&hl=zh-TW

pour moi il a bouclé la boucle du smot ...
il est en train de déposer 2 brevets ...

pourquoi ? Je ne vois là rien de nouveau... On a toujours le blocage en fin de parcours

Merci pour l'info Tagor, la demo est impressionnante, J'aurais bien voulu voir tourner sa bille sur plusieurs tours autour de son disque ....

A+

Bonsoir à tous,

Oui merci Tagor, Gegyx m'a averti du post,
Padawan est probablement parvenu à boucler c'est aussi mon sentiment.
Je vais lui mettre un petit mot pour tenter d'en savoir plus.
Je vous tient au courant si j'en apprends plus.

A+++

Bonjour à tous,
Bien qu'étant un béotien en matière de MM, mais suivant vos aventures tous les soirs, je suis de l'avis de mp_avenir : ce monsieur semble presque considérer comme un exploit d'arrêter la bille en fin de parcours alors que, si j'ai bien compris, c'est plutôt ce qui semble vous gêner.

Salut à tous,

Effectivement chez lui la boucle n'est pas bouclé !
Mon slogan c'est : " l'ouverture du système " et ce n'est pas pour rien, la plupart de mes schémas déjà postés sont basés sur cela et dans le cas de ce genre de smot il y a deux erreurs flagrantes qui me permettent de deviner que ce monsieur n'a pas bouclé la boucle :

D'une part l'attraction exercée est trop importante sur la bille ce qui la colle sur le haut du smot et empêche tout ouverture du système. Dans un smot il faut trouver le bon équilibre entre attraction, vitesse, énergie potentielle et enfin sortie du smot.

D'autre part dans la vidéo il n'y a pas de système de sortie à la fin de ses rampes (quelque soit le mode de sortie : attraction terrestre, contre-poids, bascule etc...)


J'ai vu un canon de GAUSS et des smot pas finis dans ces expériences c'est tout et donc rien de nouveau !

Je ne vais pas vous le cacher, l'essentiel de mes travaux portent sur le smot et quand j'avais dit que je me donnais une semaine et 50 Euros pour boucler la boucle la seule chose qui m'a bloqué ce sont les ferrites bon marché que j'ai acheté .

Mais dès que j'ai un peu plus de temps et surtout de sous vous serez les premiers à voir ça ! ( sauf si une âme charitable a des néos en trop ).

Bonsoir à tous,

Je viens de faire mes premiers pas avec FEMM.

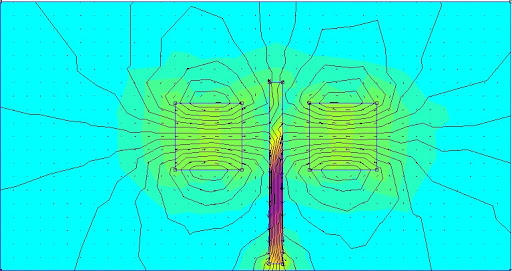

J'ai fait une petite simulation de la machine à pistons de Naca.

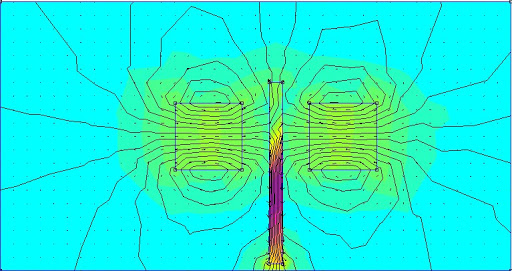

Avec écran:

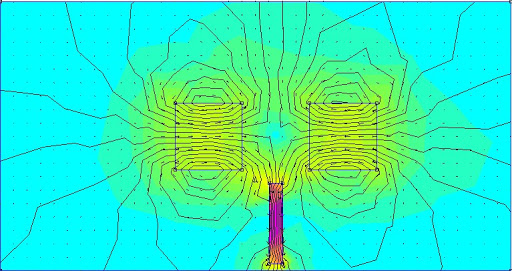

Sans écran:

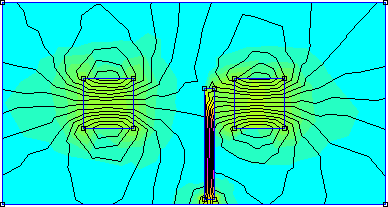

L'animation:



A+

Je viens d'avoir des nouvelles de Padawan, il nous réserve des surprises.
Il ne pas donné plus de détails que ça.
Il faut que l'on soit patient, le bonhomme est fiable, il ne dit rien à la légère.

A+++

Ayant vu toutes les vidéos de mon "voisin", je suis un peu de l'avis de L'Archange et de Jys17,

Bien que vieux croûton, j'espère toujours.

De même, je ne suis pas toujours aussi diplomate que toi Quartz..

http://www.econologie.com/forums/post114860.html#114860



PS: Jys17/ Je pense que sa bille est un néo, et colle bien à la rampe, ce qui permet de développer son energie cinétique.

Oui je t'es lu, tu exprime ton opinion, rien à dire,
le style est bon et respectueux,
tes interrogations son légitimes.

Je suis un indécrottable enthousiaste que veux tu, je crois en l'homme malgré tout.
J'aime mon prochain, et encore plus ma prochaine....... (mais bon, faut pas trop venir me faire ch...er tout de même !!) je dit ça en général je ne vise personne.

Pour Padawan, attendons de voir, haut les cœurs

A+++

Salut à tous,

J'ai vérifié la source de la vidéo et en fait ce n'est qu'à la fin qu'il dévoile un petit bout de sa prochaine invention : ce serait une sorte de système hélicoïdale dans lequel la bille ne cesserait d'accélérer ... On aperçois d'ailleurs une sorte d'hélice à la fin de la vidéo. Je reste néanmoins sceptique.

PS: gegyx tu as raison c'est bien une bille néo utilisée pour ses protos.

bonjour

en regardant bien il est facile d'anticiper son prochain objectif
je suis persuadé qu'il tient quelque chose de sérieux


Steorn refait surface :
http://pesn.com/2009/02/04/9501518_Steorn_...ting_licensees/

je suis de plus en plus persuadé qu'il y aura des MM un peu partout
dans quelque mois ...

Salut a tous,

Je vois que tout le monde bosse enormement pour y arriver.
Je pense que l'une des solutions serra bientot trouvée.
Bon courrage a tous!!!

Engine

Hello ....

Merci pour ta simulation Yatanagan, pour autant je n'arrive a visualiser que les photos avec et sans ecran. le lien pour l'animation n'est pas actif...
Dommage, j'aurais bien voulu voir l'animation.
Si tu as une solution, je suis prenneur ...

Naca

Bonsoir à tous,
Bonsoir Naca,

En effet il y a un problème avec l' animation et Picasa , elle ne marche pas une fois sur deux chez moi quand j' ouvre le forum !

Essaye en recopiant directement dans ton navigateur un des 2 liens suivant:

http://picasaweb.google.com/lh/photo/kHZpT...feat=directlink

http://lh4.ggpht.com/_c1lHyzwgkZQ/SYjk8pc5.../PistAnim-1.gif

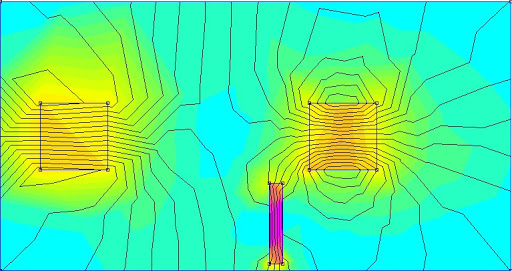

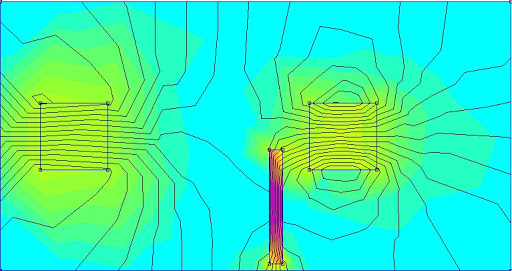

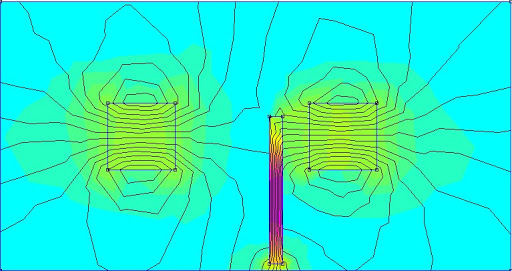

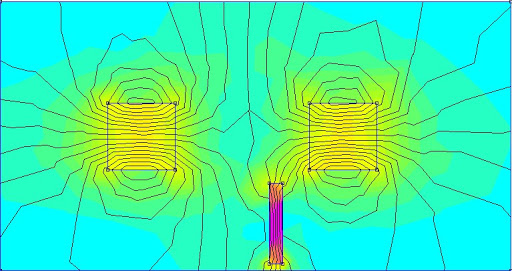

Les autres images de la simulation :











Si tu veux une simulation sur une condition plus précise, fais signe,
j' essayerai de te donné satisfaction dans la limite de mes moyens.

On remarque, que même quand le disque est dégagé, qu'il capte encore
beaucoup de flux. D' ou l' importance des pb de court-circuit magnétique.
Avec les commutateurs de JPC c'est terrible, un commutateur seul fonctionne très bien, mais plusieurs placés à proximité les un des autres, et c'est la catastrophe, plus rien ne marche.

A+

Ola ...

Merci Yatanagan ton lien cette fois ci fonctionne.

Pour autant, tel que le montre ton animation sur FEMM, la distribution n'est pas juste...
Lorsque un des pistons est au point mort haut, le disque doit etre en phase de retrait.
Lorsque le piston est au point mord bas, le disque est en phase d'approche.
Des que j'ai un instant, je t"envoie par MP, une cotation plus precise de l'ensemble.

Ce weekend, je compte realiser un disque avec du µmetal.

A suivre

Naca

Bonjour à tous

La suite du système JPC en cour de construction ici

J’ai eu l’aide de Naca qui m’a laissé le commutateur on tôle de transfo qu’il a réalisé, ce qui m’a permis d’avancer un peu plus vite.

Il est un peu différent du premier que j’ ai fait, les tôles ne sont pas tout à fait les mêmes et les aimants non plus, mais la puissance mesurée avec le "Nacamètre" n’a pas montré de grandes différences entre les deux.

J’ai vu la machine de Naca de près, très impressionnant !!!

A plus

Bonsoir à tous,

A bien regarder ta vidéo Cisco, cela donne bien l'impression que le concept peut tourner.
As tu fais le test sans effet élastique ?
Je veux dire par là, le rotor étant engagé sur le premier stator.
Dans se cas que se passe t il ?

A+++

Bonsoir à vous tous.

Ce soir je me sens plus vieux d'un an
----
Comme j’avais le matériel, j’ai refait l’expérience de Padawan, en m’inspirant de ses éléments de maquette.

Pris en sandwich, entre 2 flasques provenant de disques durs, 14 aimants (Cylindre 10-10 / N38) sont disposés en spirale (9mm/tour), sur 7/8 de la circonférence.
La bille (Sphère 15 / N38 / 14grammes) est un néo également, qui circule sur la tranche des flasques.

La disposition des aimants n’est pas parfaite, due à l’imprécision de la spirale, des trous de 10 dans un bout bois pourri.
Sans vitesse, la bille a un léger crantage, du à l’espace libre de 4mm entre cylindres.

Mettre des aimants supplémentaires sur le dernier de la course ne sert pas à grand chose, la bille s’arrête quand même sur le dernier…

Sans blague, avec 2 ou 4 aimants supplémentaires, la bille s’immobilise même avant ces derniers.

Ben, il n’y a rien de nouveau.
-----
Comme je ne peux filmer, je décris les particularités :

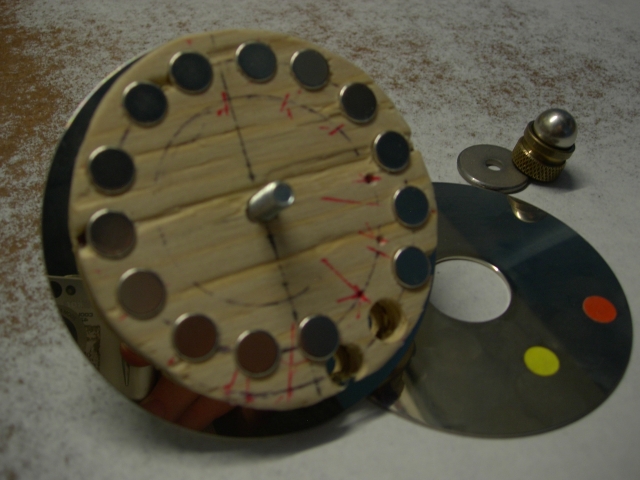

On voit les 14 aimants en spirale, maintenus enchassés dans un bout de bois.

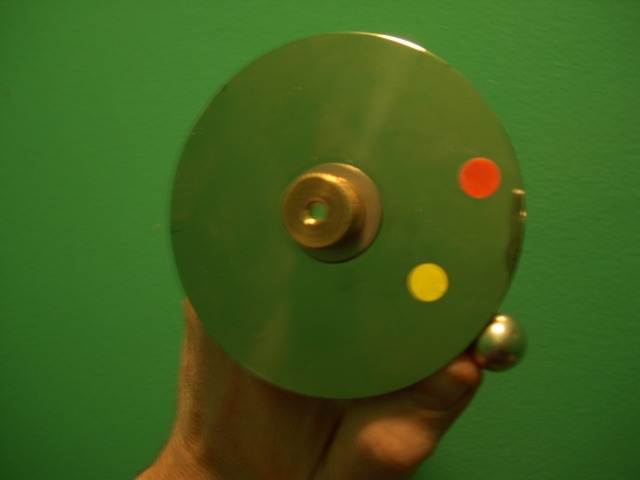

Position limite de D et de la bille, à 4H, où la bille remonte d'elle même, sans aspiration préalable.

Gommette jaune (D) = position de l’aimant de départ (le plus proche du centre du disque)
Gommette rouge (A) = position de l’aimant terminal de la rampe (éloigné du centre de 8mm par rapport au jaune).
Disque aimanté en position verticale. Sens de rotation horaire.

Si je place la bille à l’aplomb de D, jusqu’à 4h, elle fait le tour jusqu’à A.
Toutefois, D à 6h ( point le plus bas) la bille effectuera le tour, seulement si je la place avant D, en la laissant se faire aspirer.

Dans ce cas idyllique : aspiration de la bille avant le point D situé à 6H + la bille remonte toute seule grâce à la rampe encore éloignée + elle dépasse 12H avec une certaine vitesse (qui cependant ralentit) , mais ayant accumulé de l’énergie de gravitation + elle redescend en accélérant grâce à la rampe plus proche et à l’énergie accumulée.

Et bien, même dans ce cas, elle se bloque au point d’arrivée A (situé à 4h30).
Sans le dépasser, pour recommencer la boucle…

Donc ce « smot », avec une rampe progressive simple avec des aimants identiques, en s’aidant de l’aspiration magnétique, de l’énergie de la rotation, de la gravitation, ne parvient pas à dépasser le dernier aimant de la rampe.
Pour se réaliser, il y a un truc, qui n’est pas dit dans la chanson…

---
PS :En position horizontale, en donnant une impulsion forte à la bille, à la limite de l’éjection, elle fait 2 à 3 tours, et plus facilement dans le sens anti-horaire (en rampe décroissante)

Bonjour à tous,

Cisco, j'attends avec impatience le montage d'un 3 ième stator, si le bout de rotor passe également cela devrais passer aussi pour les 5 stators suivants et on devrais pouvoir crier victoire . A moins que tout ceci est dû à l'effet élastique ( impulsion d'attraction à l'entrée ) comme quartz l'a laissé entendre en posant sa question pertinente.

Gegyx, pour moi il y a aucun espoir avec un SMOT de ce genre, ou avec un genre padawan ou pas, c'est à dire avec une seule bille aimant. A mon avis, on aurais plus d'espoir en inversant le rôle du stator et du rotor ( = la bille aimant ) et en mettant suffisamment ( mais pas trop ) d'aimants stators répartis uniformément autour du rotor en spirale comme le tien mais avec une progression régulière de la spirale . Comme ça on a plusieurs stators qui poussent en même temps pour faire passer chaque point dur provoqué par la fin de la rampe lorsqu'on travaille en attraction entre rotor et stator.

Ce serais vraiment un plus si on pouvais trouver un soft de simulation magnétique simple et bon marché qui prendrais en charge les forces et le couple entre rotor et stator, mais tout ceci c'est encore du rêve.

Pendant mes petites vacances surunitaire j'ai quand même avancé un peu le futur commutateur statique. Je suis en train de faire à la vitesse de l'escargot les 4 corps de bobines et ensuite je pourrais terminer le proto avec le bobinage à la main des 4 bobines. Tout le reste est terminé.

A+

Bonjour, à tous.

Pour répondre à ta question Quartz, dans cette configuration, il est difficile de testé sans effets élastiques, étant donné que le petit aimant n’est pas toujours dans l’entrefer des commutateurs.
De plus, mes deux commutateurs ne sont pas rigoureusement identiques, ce qui pour conséquence qu’il en est un qui tire les couvertures.

J’ai fait ce test pour voir si les commutateurs ne se parasitaient pas entre eux, j’ai lu plus haut que yatanagan parlait de ce genre de problème sur le système de JPC, et si le petit aimait passait aisément de l’un à l’autre, sans consommer le couple généré par le rotor.

La suite va être de tout reconstruire avec 8 ou 10 commutateurs, le problème, trouver une dizaine de transfos identiques pour avoir des éléments parfaits, et changer le mode de fabrication pour qu’il est le moins de défauts possible.
Ya du boulot en perspective !!!

A plus

Cisco
Bravo pour ton approche et ta réalisation méthodique.

Je vais faire des petites remarques d’observateur, sur ta vidéo Système JPC version Derfla

- Avec un seul commutateur, le petit aimant reste dessous, une fois que le rotor est passé. Mais le rotor semble lui aussi attiré par le gros aimant au cœur du commutateur, puisqu’il semble le coiffer…
- Pour que le gros aimant influence moins le rotor quand ce n’est plus nécessaire, il faudrait privilégier l’éloignement des gros aimants vers le centre.
Mais ensuite il se pourrait que la force d’attraction suite à l’allongement des barreaux soit moindre à la périphérie.
Et que la proximité des gros aimants vers le centre ne créent une autre perturbation entre eux…
- Est-ce que la solution ne serait pas d’isoler le gros aimants par un écran métallique à proximité, afin de dissiper dans d’autres direction la puissance du flux parasite inutile.
- Ton gros problème actuel est maintenant de faire 8 commutateurs identiques. Mais…

Au début de la vidéo, avec un commutateur, le rotor dépasse l’entrefer du commutateur dépolarisé.
Il suffirait de doubler cet appareillage.
Avec 2 commutateurs (que tu as) disposés diamétralement. Et un rotor plus long de presque une demie circonférence.
Ainsi, la commutation se faisant à tour de rôle, avec un montage basique à 2 commutateurs.
Il n’y aurait pas trop de parasitage inutile avec la proximité des gros aimants entre eux, ou avec le rotor.

Et on aurait la preuve de la faisabilité de ce système de « commutation avec un bras de levier »

Merci Derfla, l’effet élastique est dû à l’aimant qui n’est pas engagé dans le premier stator, c’est ce que le fait accéléré a son entrée dans le stator, et c’est aussi ce qui l’empêche de sortir.
C’est le petit aimant qui est le patron du montage et comme tous les patrons c’est lui qui décide, il ne faut qu’à aucun instant il ne quitte les stators, et avec un troisième, on n’aura pas plus de résultat, il faut que l’ensemble soit complet.

Merci Gegyx , Les gros aimants qui sont dans les stators n’ont aucune influence sur le rotor, comme l’a démonté Thx4 sur ses dernières vidéos, il n’y a pas de champ magnétique qui rayonne, tout passe dans les tôles de transfos, le fait de les éloigner ne change rien.
Pour ce qui est du doublage du montage cela ne marchera pas, le petit aimant a beaucoup plus de couple que le rotor, il ne faut pas qu’il quitte les stators pour lui enlevé son influence tangentiel.

Un petit vidéo pour vous monter ce qui se passe sans aimant commutateur. ici

À plus.
