Bonjour à tous,

Quelques infos sur le générateur de Kapaladze/Tariel,


A+++

Bonjour à tous,

Voici un moteur pneumatique de très haut rendement, dont la poussée et directement converti en rotation sans embiellage.
La description du concept, visible sur la page, et le brevet

A+++

Bonjour à tou(te)s

le MEG bulgar est en vente

http://inkomp-delta.com/page8.html

http://inkomp-delta.com/

Bonjour à tou(te)s


une amelioration du montage LRH

http://www.youtube.com/watch?v=w71R3Tl2nKg...n_order&list=UL

il me semble avoir deja vu ca quelque part ?

des precisions sur le MEG de ismael

plus de precision ici

http://sites.google.com/site/alternativewo...rnator-circuits

ou ici

https://sites.google.com/site/alternativewo...-coils-circuits


cela semble faciele a reproduire en attendant le kit

Bonsoir à tous ,

Tagor, en se qui concerne le MEG Bulgare, il semble que les gents à contacter soit les même depuis près d'un ans.
pour ma part les mails que j'ai envoyés n'ont jamais eu de réponses, malchance ??

Concernant Ismalel, cela semble plus crédible il travail sur le truc depuis plus de dix ans apparemment.
La progression technique que l'on peut observer dans ces vidéos est logique en terme de recherche et développement.
Je fait un parallèle avec mes bidouilles affreuses, mais fonctionnelles, qui peut à peut s'éclaircissent pour laisser place à l'essentiel.
En revanche se qu'il explique à savoir produire des parasites de court circuit sur le haut de la sinus est encore un peu abstrait pour moi.
on ne sais pas si il s'agit de cour jus sur une bobine secondaire ou bien ?
Je reste collé au thread car cela me semble la piste la plus pertinente depuis longtemps.

A+++

Hello Tous

D'après ce que je comprends, au moment du passage d'un pôle d'aimant au dessus de l'aircoil, la variation de flux dans l' aircoil provoque une tension et une oscillation amortie (de plus haute fréquence) dans le circuit oscillant parallele (aircoil et capa de 6µF 650V), car sw1 est fermé.

L'oscillation amortie est redressée par le pont de diodes (aux bornes du circuit oscillant, il doit y avoir une erreur dans le schéma) et charge le condo de 35µF 450V au travers de sw2.

Ou bien c'est un circuit oscillant série en sommet de sinusoïde. Les circuits oscillants série provoquent des surtensions à l'ouverture ?

Dans la phase entre les pôles d'aimants, sw1 et sw2 s'ouvrent, sw3 se ferme et le condo de 35µF se décharge dans la charge de 6 ohms.

Et on reprend le cycle..

En fait, je pense qu'il joue sur les deux circuits:
1) Circuit oscillant parallele (aircoil -capa 6µF) quand sw1 est fermé
2) Circuit oscillant série (aircoil-capa 6µF) avec surtensions quand sw1 s'ouvre ..

génial !!

J'y réfléchis encore

Amicalement

Merci Amateur pour tes explications, il y a un point pas encore claire pour moi,
Ismael parle de système de récupération d'énergie sans mouvements ni aimant je crois.
Mais à préciser il manque encore pas mal d'infos à moins que Tagor en sache plus ?

A+++

Bin, s'il remplace les aimants permanents par un électroaimant pulsé nord-sud au dessus de l'aircoil ou une charge momentannée de la capa de 6µF (pour créer les oscillations) par une batterie, il n'a plus besoin d'aimants permanents, ni de mouvement, mais il faut que l'énergie consommée soit inférieure à celle produite pour pouvoir reboucler ..

Bonjour à tous,

Il y a une convergence de fonctionnement entre le Kapagen et "l'Ismagen".
Le fait de produire un court circuit d'une éventuelle bobine secondaire lorsque la sinusoïde est au summum,
Peut se faire via un arc électrique entre deux électrodes, le point cruciale est que la tension en sortie de secondaire ne doit pas être "redressée" via diode et capa,
comme nous avons pu le voir sur des systèmes produit pas Naudin et d'autres.
Certain schéma d'origine Russes montre clairement se point, quel est leur validité ?
Ismael dit qu'il pratique ce CC via des IGBT ainsi il contrôle mieux le phénomène.
Voilà pour le moment j'ai beaucoup plus de suppositions que d'infos vraiment stables.

A+++

bonjour

Doug Konsec a ecrit a harti ( overunity.com)
c'est lui qui a donné les differents montages de principe
c'est tres loin d'etre aussi efficace que FYMEGM mais le pricipe

lien OU

http://www.overunity.com/index.php?topic=9...cseen#msg275124

cela fait environ 1 an que ismael travaille sur FYMEGM et il est en train de finaliser
le produit commercialisé sous forme de kit

dans son meg il optimise les timing et a fait fabriquer un composant
specifique ( asyc ) ... il a un an d'avance avec une technologie de pointe
difficile de rivaliser

je ne pense pas que l'arc electrique soit gagnant dans ce montage
car il a fait disparaitre les arc qui apparaissait dans sa bobine HT

Doug a été temoin de sa demo sur le canon magnetique et dit
que cela a une force considerable

pour ma part je rapprocherais cela des essais faits par gotoluc :

une bobine et un aimant dedans , a certaine frequence il y a resonnance
c'est la qu'il faut appliquer le court circuit et le montage de recuperation de
l'energie libérée ...

pour la bobine il faut du bifilaire pour contourner la loi de lenz ( cf steorn )
ismael gererait jusqu'a 6 brins !

il me semble que le bitoroide utilise ce meme principe
sauf que le court circuit sur la HT est permanent

le genie de ismael est d'optimiser l'energie produite en jouant sur les timing

Merci pour les infos Tagor, ici une vidéo illustrant le concept semble t'il.

A+++

bonjour

oui la video de doug montre le principe

mais le reed n'ai pas assez rapide pour les bons timing
il faut utiliser des µP

pour harti , newman serait le premier a avoir observer ce principe

from bolt
( il n'y aura pas de diffusion open source du meg )

sauf en kit tres bientot

PS :

secret de polichinelle

Bonjour à tous,

Que du bonheur tout ça, sur le site que tu as mis en référence un peu plus haut Tagor, il y a un oscillogramme intéressant.
On y montre une sinusoïde dont la forme est un peu particulière, elle semble écrêtée.
durant la partie quasi plate du sommet, on voit apparaitre des perturbations.
Cela ressemble à des parasites du aux couts circuits successifs vraisemblablement.
je vais regarder comment concevoir un générateur sinusoïdale dont la forme du signale en sortie de bobine à cette forme cela, avec un processeur à sortie pwm ou mli en Français, cela ne devrait pas être insurmontable.
il restera à concevoir le train d'impulsion de commutation du composant de court circuit,
synchronisé sur se signal, si ce n'est que cela pour quelqu'un qui à la compétence c'est pas très compliqué.
Cela permettra de vérifier le concept, en revanche serrasse suffisant pour faire de la sur-unité ??
Ensuite il y a les histoires de bobines multifilaires à aborder.

A+++

Hello Tous

En effet, il y a un méplat sur les sommets et creux de la sinusoïde..

N'est ce pas dû aux moments de flux magnetiques maximum traversant l'aircoil (bobine), quand l'aimant permanent entier est au dessus de la bobine.
(fem induite dûe à l'alternance des aimants permanents) ?

Les perturbations de plus grande fréquence dans ces méplats de creux et sommets de la sinusoïde ressemblent à une oscillation amortie d'un circuit LC parallèle.

Dans un circuit LC dont on charge, au préalable, le condensateur avec une tension continue et qu'on bascule ensuite sur une bobine, on observe aussi une oscillation amortie dont la fréquence de résonance dépend de L et C en présence.
Dans ce cas les manuels scientifiques disent que la bobine et le condensateur s'échangent leur énergie (1/2LI² en 1/2CU² en vice versa, si on néglige les pertes ohmiques)..

Mais qu'en est il, quand, au lieu de charger le condo comme précédemment, on injecte une énergie magnétique avec un aimant permanent extérieur dans la bobine d'un circuit LC parallele ou série ??

Il me semble que la piste est là..

L' énergie dépensée pour l'injection de flux magnétique dans la bobine d'un circuit LC, par un procédé mécanique d'alternance des aimants montés sur un rotor sera t'elle inférieure ou supérieure à l'énergie récoltée dans les oscillations amorties provoquées, en plein flux par un ensemble électronique de commutation (néon, mosfet, igbt ou simple étinceleur, etc) ??

Comme d'hab, l'expérience sera reine !!

A plus

oui

c'est cet oscillo qu'il faut regarder

le bruit sur le haut de la courbe est du a un seul court circuit
c'est cela l'effet qu'il faut exploiter

pour cela il faut un court circuit tres court

c'est cet effet qui permet d'avoir une tension tres élevée

doug dit que ismael fait 6 court-circuits cela permet d'élevée
la tension tres tres haut , plus la tension est élevée plus
il faut diminuer le timing du court circuit ( et un IGB qui résiste)

comme le dit harti l'energie varie avec le carré de la tension
cela permet un gain énorme

pour la forme écrétée ....
il me semble que c'est la capa + diode qui pompe l'énergie
ce qui applati la courbe

Quelques vidéo sont mis en lien sur cette page.
Vue la date de certaines, quelques uns étaient soit au courant, soit sur la piste.
D'autres ici

A+++

bonjour

un post de doug

voici le message de ismael

Hello Tous

Je serais tenté de me lancer sur cette piste..
Quelqu'un connait il un schéma ou des composants qui permettraient de faire tourner des moteurs brushless triphasés de disques durs d'ordinateurs que je pourrais récupérer pour ces expériences ?

Merci

A plus

bon

des tensions de 5kVolts et freq de 700Mhz cela donne le ton ...

pour la validation du principe kone ( doug ) est le meilleur

donc les liens postés plus devraient faire apparaitre
une sur unité de quelques watts

je deja realisé une commande brushless
je recherche les liens , sinon quartz a le schema

sinon il y a un kit vellman de commande pas a pas qui peut
servir en faisant son propre timing avec un pc et le port //

Bonjour à tous,

Amateur, je m'interroge sur la nécessité de mettre des aimants en mouvement.
en court-circuitant un secondaire de transformateur, en principe il devrait se passer des choses.
Perso je vais suivre cette page, pour récupérer des informations.

L'élément important c'est le court circuit, la difficulté est qu'il faut contrôler au mieux ces courts circuits.
Donc il faut à la fois un composant qui résiste aux chocs, rapide dans le cycle ON/OFF, facilement contrôlable.
L'émetteur de flux primaire doit avoir une impédance très très basse.
Tout ceci nous mène assez clairement vers la bobine Tesla.
Quelques spires à la base d'une énorme bobine, aux bornes de laquelle est monté un éclateur.
Le point crucial qu'il nous manquait c'est la compréhension que la puissance est récupérable aux bornes de l'éclateur.
Jusque là, la plus grande partie des expériences avec des Bobines Tesla consistait à transmettre de l'énergie dans l'air.
afin de la récupérer de manière distante à l'aide du transformateur adéquat.

Une première ébauche consiste en:
concevoir un transfo très basse impédance en entrée, haute en sortie.
Implanter deux IGBT balaises afin de pouvoir produire un CC sur chaque alternance.
Monter un pont redresseur pour récupérer les oscillations et les stocker dans un condensateur ou un accumulateur.

A peaufiner.

A+++

ismael preconise une tres faible impedance en sortie

mais tout depend de ce que tu consideres comme entree ou sortie ?

Pour le moment je tâtonne,
les bobines Tesla on une faible impédance en entrée le circuit primaire d'excitation ne comporte que quelques spires.
le secondaire ou bobine de sortie, possède le plus grand nombre de spires.
elle est le siège de très haute tension.
Voilà quelques éclaircissement sur ma vue des choses.
Je suis prêt à toute ré-interprétations, le but est d'en comprendre le plus possible.

A suivre

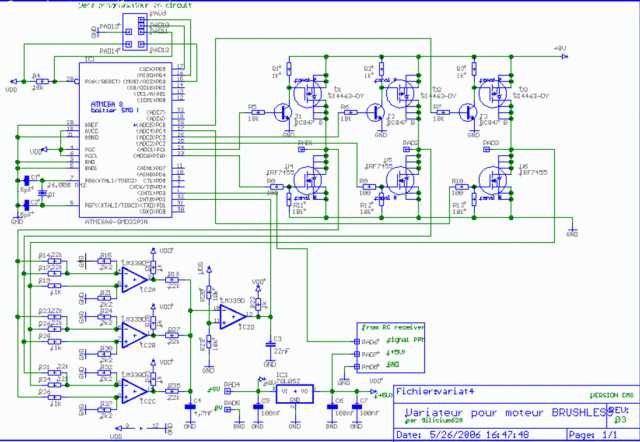

voici le lien vers le variateur de moteur brushless que j'ai copié
avec quelque modifications


http://silicium628.chez-alice.fr/variateur..._brushless.html


il a fait une autre mouture sans doubleur de tension

Merci les gars pour les infos..

Je vais dégotter un vieux disque dur de ce pas !!
Et voir la piste des circuits oscillants avec courts circuits

Il y a quelque temps j'avais fait des simulations avec le logiciel de simulation électronique Qucqs avec des circuits oscillants LC parallele et série.. J'avais des résultats encourageants malgré le fait que la science orthodoxe est rentrée dans ces logiciels de simulation.

A plus
