Bon alors , j ai remis le nez dans mes bobines tesla en essayant de voir comment je peux les ameliorer pour rappel les voici :



Donc la chose sur laquelle je ne me suis pas centrer c est sur le fait que la longueur de fil de la bobine secondaire doit mesurer le 1/4 de la longueur d onde à laquelle on travail car sinon comme dans les emetteurs classique on perd de la puissance emise car le courant reviens un fois arrivé au bout du fil (pour caricaturer ) et on se retrouve avec des ondes stationaires et on a pas le maximum possible ...
Dans mon cas ma bobine fait 18 metres environ , alors l idéale il faudrais que j atteigne une frequence de travail de 4Mhz environ .Mais est ce possible ?
Je me suis donc documenté sur les bobine en HF et j' apprends que chaque bobine a une fréquence de resonnance propre , ceci du au fait des capacités parasites interspires . En radio on travail toujours en dessous de cette fréquence , car au dessus ce n est plus une bobine mais un condensateur ! Voila qui est interressant . Donc je mesure ma grosse bobine :
Pour la mesurer j envoie des pulses carrées dans une petite bobine placée en dessous ( mes primaires ) et je mesure avec l oscillo les fréquences de résonances a vide du secondaire , en prenant soin de ne pas relier directement la sonde aux fils mais le plus proche possible de ceux ci ... Un grip dip serais le top pour ca ... La frequence de résonance que je mesure est 2,358MHz .Pas Good ca ...
Si j' eloigne le secondaire ca monte un peu et j arrive a 3,57Mhz ... arf insuffisant .
J en deduis qu' avec ma configuration la bobine primaire , rajoute de la capacité parasite sur le secondaire . Donc a ne pas faire ! La configuration comme Chercheur est bien meilleur .
Il faut donc que je debobine une spire quelque part pour changer la configuration .
Par contre l idéale , c est de laisser de l ESPACE ENTRE LES SPIRES
Ca diminue les capas parasites et permet d avoir de vraies bobines avec une frequence propre plus haute , d ailleur sur le kit Meyl , c est comme ca . Si on regarde une photo de Tesla c est Frappant :


Voila , je pense que c est une piste serieuse pour augmenter les performances de ce systeme incroyable ...

SG

Remarque intelligente extrêmement pertinente. je n'avais jamais eu la capacité d'observation suffisante pour noter que cette photo de Tesla représente une de ses bobines Pancake plates et qu'on voit clairement un grand espacement entre les fils.

En effet ta remarque très judicieuses est utile. Depuis une quinzaine de jours je pense à essayer de fabriquer un pancake dont la longueur de fil serait égale à la fréquence résonante du transmetteur. Or justement il faut pour cela que la fréquence de résonance propre soit grande pour la bobine Pancake; du coup on peut abaisser la fréquence à la valeur désirée par le choix de la sphère terminale (il suffit de changer sa taille) et ainsi on peut ajuster à la fréquence donnée par la longueur de fil bobinée.

Du coup la donnée de départ est la longueur bobinée; et on peut ensuite choisir la sphère pour accorder en fonction. ça permet de régler ce problème de calculer la bobine avec sa capa inter-spire pour que les deux fréquences soient égales... ce que Tesla ne devait pas faire. Il avait résolu le problème plus intelligemment et élégamment, et comme tu l'as fais remarquer: par l'espacement.

Merci encore!

Mais de rien , je suis la aussi pour partager !
D 'ailleur je me demande , si on regarde bien , on voit le primaire , 8 Spires et le secondaire 80 Spires ... Il y a deux couleurs ...
SG

Oui, moi aussi j'ai vu la différence primaire/secondaire, je me suis dit comme toi que ça permettait de savoir combien de tour de chaque il a fait.

Maintenant il faut exploiter tout ça!

Interessant, tres interessant !
Question : l et c doivent s'accorder en fonction d'une frequence. Existerait-il une construction à fréquence "dummy" ? En gros une construction de bobingae qui permettrait un fonctionnement en resonnance quelque soit la frequence ?

Non car une bobine aurra toujours sa fréquence propre ... Je suis d accord avec Chercheur , il faut une bobine qui resonne plus haut que la fréquence souhaitée (1/4 d onde de la longieur de fil bobinée) , puis pauffiner l'accord final avec les sphères . Mais si elle resonne trop haut il faudra des enorme spheres , donc il faut trouver un bon compromis car je suis pas sur qu on ai une grande marge de manoeuvre avec les spheres ..
SG

Ca collerai aussi avec l'idée que Tesla utilisé des bobines coniques ,mais qu'elles sont représentées plates sur les schémas ,car vu de dessus.

Sur un bobinage sur un cône,vu de dessus ,si tu voies le câble en entier c'est qu'il y a un espace entre le fil.

Peut être un effet vortex là dedans???

Dans Bob dit toute la vérité à 42'50 il parle des capacités du cristal.
Tesla l'utilisait il ?
Il est pas à casser quelque part dans vos essais ?

Ca collerai aussi avec l'idée que Tesla utilisé des bobines coniques ,mais qu'elles sont représentées plates sur les schémas ,car vu de dessus.

Sur un bobinage sur un cône,vu de dessus ,si tu voies le câble en entier c'est qu'il y a un espace entre le fil.

Peut être un effet vortex là dedans???

Oui, j'avais déjà vu la chose lorsque j'avais fait ma page sur Tesla et l'énergie radiante; et d'ailleurs dans ses descriptifs et rapports d'expérience qu'on peut lire on trouve qu'il a eu des résultats avec des bobines coniques; la forme étant importante.

On peut voir cette image dans une des pages du site:


La page est là:
https://www.chercheursduvrai.fr/teslaradiant.php

Ou là:
https://www.chercheursduvrai.fr/teslaschemas.php

Et on voit aussi que le schéma de base qui a servi à la transmission d'énergie à distance est donné avec une bobine à cône tronqué (sur la deuxième page en lien):




Donc il a travaillé avec un cône pour la partie centrale, en vue du dessus on croit à un pancake mais c'est bien un cône.

Toutefois en lisant son brevet on voit qu'il indique avoir remplacé aussi le cône par le pancake et a obtenu de bons résultats; et c'est ce montage là que tout le monde utilise en effet. Mais avec un cône ça marche. A voir le comparatif entre cône et en "à plat", le quel donne le meilleur résultat, car si les deux marchent, l'un peut marcher mieux que l'autre (au vu des explications de Tesla le cône devrait donner de meilleurs résultats car il parle d'un effet d'maplification lors du parcours rampant d'une énergie de type fluide s'écoulant le long de la structure segmentée du bobinage, l'écoulement étant favorisé par la forme allongée en pointe; d'où son idée de faire quelque chose d'allongé et de bobine, donc le cône!!)

Bonjour à tous ,

Konstantin Meyl va surement venir en France pour une conférence :

"""Welcome to the New Year!
For all scalar wave researchers the 2nd and 3rd of May will be the most important date of the year.
It will be the first meeting in english. The location could be at Lyon, France: http://www.domaine-lyon-saint-joseph.fr

On Friday morning I give a talk about "scalar waves in biology and medicine".
Friday afternoon researchers are presenting practical results, demonstrating the concept.
Dr. Marti (Madrid) will talk about "Experiences with cancer patients treated by the help of the scalar wave device".
Dr. Ebbers (Düren) will talk about "scalar waves mediate drug effects in yeast".
Prof. Dr. Schnabl (Bonn) talks about "transmission of biological signals by longitudinal magnetic waves influence the growth of plants".
Dr. Janecek (Montpellier) is organizing the meeting and he will give a talk as well.
On Saturday we continue the presentations and in the afternoon I speak about the "physics behind the scalar wave concept".

Please reply, if you are interested in participating the meeting.
If you are working with our experimental kit or the SWG, and you want us to learn about your results, please send me the title of your speech and the time needed. The meeting is planned as an exchange of ideas and results among all scalar wave researchers. I am glad to see, that the group is growing rapidly.

Program, costs, and more details will be published in April on www.meyl.eu > events. Please have a look.
I would be glad to see you at Lyon.
best regards
Konstantin """

L'information est transmise.
Passez une excellente journée ! bonne année et à bientot !

Merci!

My spoken english is not good enough to understand an english technical speech, so I won't be there.

Toutefois merci quand même, d'autres plus anglophone auditivement que moi iront peut être?

Bonjour a tous ,

Je me suis remis a travailler sur mes antennes Tesla , et je me suis apercu de plusieurs choses :
-Si je conecte le fil de liaison des 2 bobines à la terre , ca ne marche plus !
Pourtant , je travail avec un petit gené maison sur pile et une led en sortie , aucun oscillo de conecté ou quoi que ce soit de relié quelque part ...
-Si je conecte sur ce fil un "plugin Avramenko " pour charger un condensateur dont la masse est a la terre , plus rien en sortie , le condo se charge puis arrivé vers les 12 v la led se rallume ... ( à Creuser )

Donc ce fil de liaison est une source de courant froid !

ca m' a amener a penser a cela :




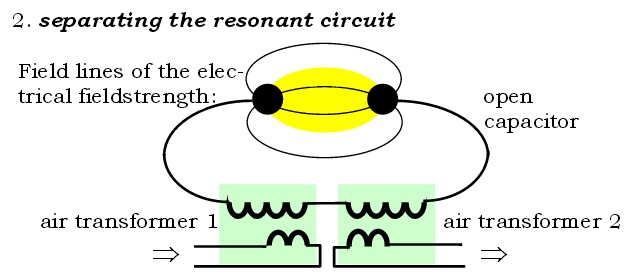

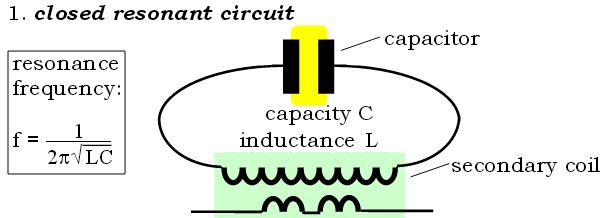

Je crois qu on ne regarde pas ces antennes dans le bon sens !

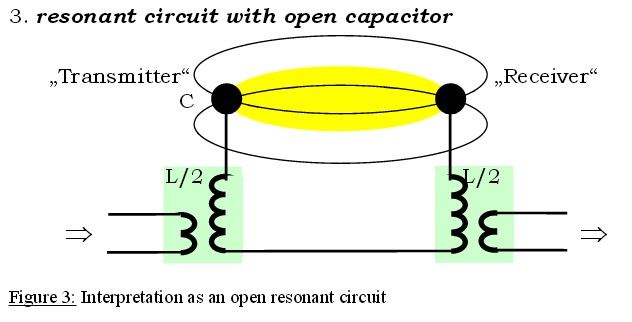

Il y a bien 2 fil :
- le fil de liaison et .... La TERRE !!

Il doit y avoir une capa entre sphere et terre ( en bleu sur mon schemas )
Et la terre est conductrice ( resistance en bleu )

Il n y aurrais donc aucune liaison radio ou autre entre les 2 spheres ??

Ca permet d' atteindre de grandes distance , et si je met mon recepteur dans une boite metal , c est encore mieux , ca lui fait une plus grosse sphere !!!

Donc si on recherche la surunité , il vaut mieux de plus grandes distances , et regarder plutot du coté géologique . Kapanadze ???

Peut etre qu il faut rapprocher les spheres de la terre ?

Pour en etre sur il faudrais tester ces antennes dans une mongolfiere mais la je suis pas équipé ......

Enfin voila l idée . Qu en pensez vous ?


SG

Sinon j ai fait quelques simulation sous LTspice et mon modele marche pas mal :

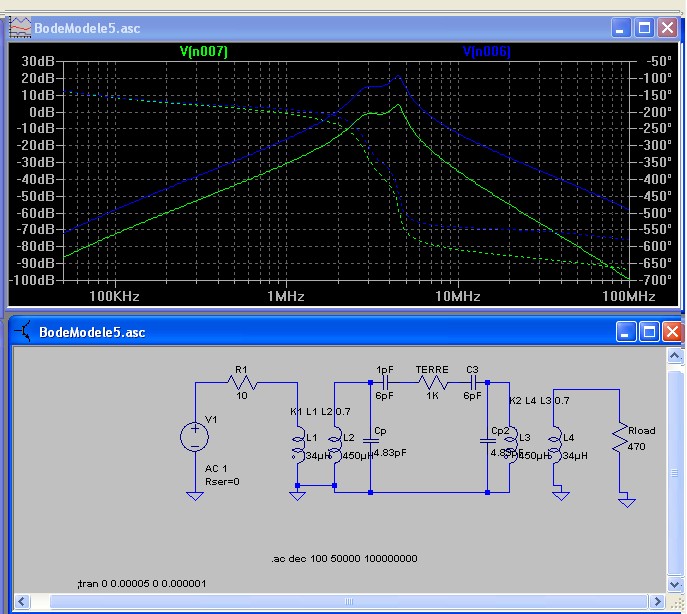

Voici le diagramme de bode a vide :


Ou voit bien les 2 pics de tension :

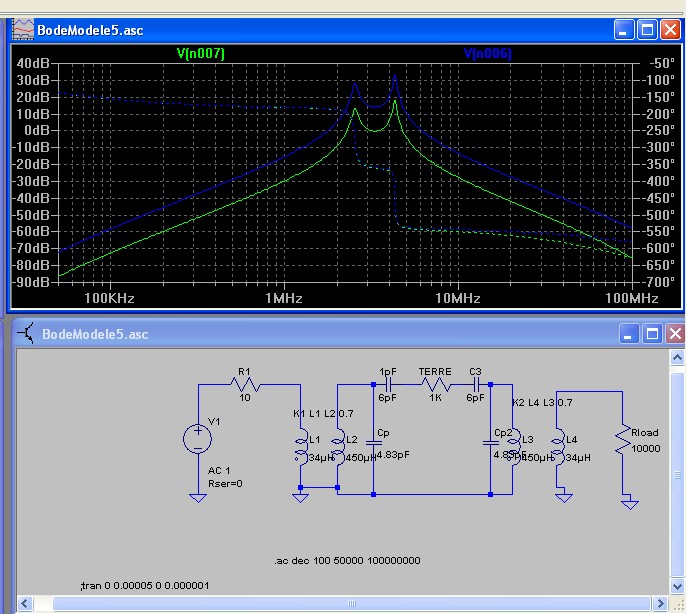

Voici le diagramme de bode en charge :



On voit que la premiere frequence donne beaucoup moins de puissance que la deuxieme !


Pour avoir une idée du rendement possible :

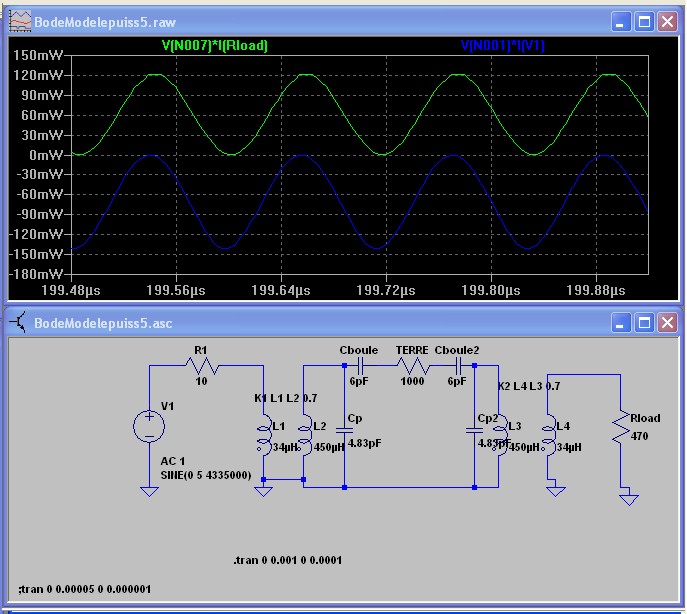

En vert la puissance de sortie sur la resistance de charge :

En bleu la puissance délivrée par le generateur

Alors ce qu il y a d étonnant et de tres interressant , c est qu un tres bon couplage des transformateur donne un rendement bien mediocre , l idéale se trouvant vers un coef de 0.7 .

Voila pourquoi Meyl a mis un bobine plus petite !

Il doit y avoir un coef idéal ca doit se calculer ca ...

Voila

SG

Bonjour,

ça me rappelle de vieux souvenir dans mes cours de radio sur les circuits couplés. On obtenais exactement les même courbes, et le coef. de 0.7 (dans mes souvenirs) correspondais bien à l'optimal.

Cdlt,
JCV

Alors je continue sur ma proposition de modele sous LTSpice , et j ai regardé quel est l influences des coefs de couplage de transfos sur les frequences de résonance .

D' abord dans le monde réél par l'experience :

En experimentant avec mes antennes , je fais varier les coef de couplage en eloignant les primaires des secondaire avec des petites cales en mousse, puis je releve les frequences de resonnance a vide , sans resistance de charge .
J' ai nommé E1 l' eloignement entre L1 et L2
J' ai nomme E2 l' eloignement entre L3 et L4

Bobines collées
E1 = 1mm et E2 = 1mm --> f1 = 2.4Mhz f2 = 3.6Mhz

J eloigne celles de l emeteur
E1 = 1cm et E2 = 1mm --> f1 = 2.392Mhz f2 = 3.2Mhz
E1 = 2cm et E2 = 1mm --> f1 = 2.375Mhz f2 = 3.145Mhz

J eloigne celles du recepteur
E1 = 1mm et E2 = 1cm--> f1 = 2.584Mhz f2 = 3.9Mhz
E1 = 1mm et E2 = 2cm --> f1 = 2.6Mhz f2 = 3.8Mhz

J eloigne les deux :
E1 = 1cm et E2 = 1cm --> f1 = 2.5Mhz f2 = 3.3Mhz

Conclusion : On peut aisement faire varier la frequences de travail
en jouant sur les coef de couplage des bobines . Tres utile pour s' accorder avec le fameux 1/4 d onde . De plus ca n affecte pas le rendement ! La distance E1 donc k1 pemet de faire baisser la "frequence scalaire" en eloignant primaire du secondaire .

Remarque :
La distance E2 donc K2 permet de faire remonter la "fréquence Scalaire " , mais c est uniquement a cause de la capacité parasite de l oscillo qui ramenée sur le primaire du second transfo se retrouve attenuée avec l eloignement ...
la fréquence de résonance f1 elle ne bouge pas beaucoup .

Ensuite je me suis fixé a E1 = 1Cm et E2=1 mm et j ai mesuré le rendement sur une resitance de charge de 470 ohms:
f=3.2Mhz
Vsortie = 4.24Vrms eff Pout = 38mW
Ventrée = 5Vrms Ientrée=17.68 Phi = 53 pin = 53mW
Cop : 71 % pas si mal ....

Tout ca concorde assez bien avec la simulation ...
