Très intéressant.
J'ai remarqué une erreur etonnante dans la presentation, on parle de rayon N decouvert par Blondot, or il s'agit en fait de BLONDLOT ! Ci-joint un document de la BNF sur cette decouverte :
http://gallica.bnf.fr/ark:/12148/bpt6k5542...blondlot.langEN

Hélas les méthodes de mise en evidence des rayons N n'ont jamais pu être reproduites et confirmées, elles se sont avérées être des erreurs d'origine suggestives.
http://www.persee.fr/web/revues/home/presc...6_num_13_1_1295


Ce message a été modifié par LeTigreFr le Dimanche 16 Février 2014 à 23h25

oui, mais peut être que c'est juste la communauté scientifique qui la rejette,
et c'est pas la première foi..

j'ai trouvé ça sur le rayon N de Blondlot
mais c'est pas signé
http://www.neurolinguistic.com/pnl/scanned...uccess/566.html
...et ce qui est dit me fait penser à la photographie Kirlian !

heu, mais peut être que c'est éloigné du sujet ici?

Bonjour à tous ,

Comme ma maquette Meyl est en train de dormir sur mon étagère , et que je suis débordé dehors ( plantation d'arbres fruitier ) , je me propose de prêter à une/des personne(s) du forum qui voudrait faire des essais sur la transmission d'énergie avec la maquette de Meyl.

Parce que je passe tous les jours devant et ca me brise le coeur de voir les 2 bobines spirales qui attendent des nouveaux essais ^^

Bon voila c'était pour dire cela.

Sinon les plantations d'arbres et de vigne avancent bien , le potager par la méthode "SOLTNER" est non fatiguant et super à mettre en oeuvre.

Passez une excellente journée à tous !

Contactez moi si vous voulez.

Après recherche, j'ai trouvé cela sur Konstantin Meyl
https://mega.co.nz/#!FJMg1A7Z!OGMGi...THazowE7a1Xm3Hc
il y est bien question de Tesla,
mais cela me semble aussi tout à fait lié aux travaux de Romani et G Ferone
(c'est mon avis de non scientifique, et de non matheux )
sinon, la maquette, Meyl, elle a quelles propriétés ?, tu as fait des essais, j'imagine
je vais me renseigner sur la méthode Soltner...
dans la presse en vrac, LeTigreFr met la vidéo de 45 min sur ''l'homme qui parle avec les plantes''
mais à mon avis, il a limité ses propos pour ne pas gêner les esprits... !!

Bonjour à tous ,

Je relance un message.
Il faudrait que nous établissions une liste de personne interessés qui voudrait tester le kit Meyl.
un fichier excel par exemple. Ensuite je glisse ce papier dans la malette du kit puis nous commençons la boucle.

Je commence à l'envoyer à la premiere personne qui fait des tests.
Quand elle a fini ( on fixe par exemple 10 à 15 jours de tests maxi ) elle l'envoie à la prochaine personne de la liste.

Puis à la fin ca revient chez moi dans 1 an ou 2 ans ^^

Est ce que cela vous interesse ? vraiment je fais confiance aux personnes de ce forum et je n'ai pas peur du tout ^^

Je vais préparer le documents . Envoyez une réponse à ce message. Puis en message privé je note les adresses si vous le voulez.

Puis j'enverrai le colis à la première personne. ( on se sera mis d'accord tous pour l'ordre comme ça tout est clair ^^ )

Bonne journée !

@bicheex,est ce que tu ne devrait pas plutôt relever entièrement les plans,schéma de se kit et nous le partager pour reproduction tout simplement? A moins que les circuits électronique soit coulés dans la résine?
Bien-sur pour cela il te faudrait des appareils de mesure;oscillo,capacimètre,inductance mètre etc..

Bonjour,

Je trouve aussi que ce serait une bonne idée.

A+
JCV

Bonjour Freed !

J'ai déja pris les photos des cartes électroniques, recto verso et même le nom des éléments.

On peut le retrouver dans les discutions sur le Kit.

Moi je proposai cela parce que la malette est là et que je n'ai pas le temps. Alors si on se le prête à tour de rôle on bosse directement sur le bon prototype. Avec TOUS les mêmes valeurs.

Les résultats seront plus probants ^^

Dans tous les cas , je commence la liste !

Je suis aussi interressé , mais c est vrai qu' un scan des bobines recto verso avec la bonne echelle permettrait de les reproduire a l' identique , pour ce qui est du generateur , c est pas le plus important ...

SG

justement je n'est pas trouver la discution,peut-tu m'indiquer un lien?

C'est dans ce même sujet, il faut remonter les pages; pas dans un autre sujet. Utilise la fonction recherche avec les mots clef "kit Meyl" et comme auteur bicheex par exemple, ça devrait sortir.

Bonjour a tous ,

Voila une experience toute simple , avec juste une antenne , il n y a qu' une sortie du generateur de branchée , et la led s'allume !!!

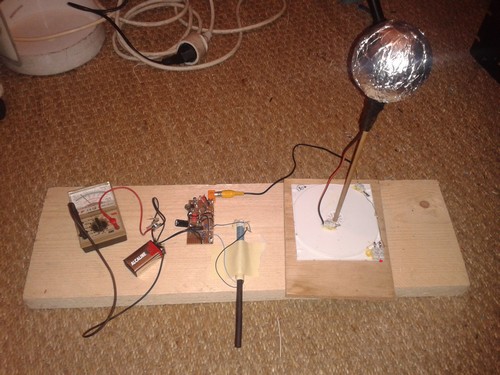

Une photo de l' experience en vrai :



De gauche a droite :
- Un amperemetre
- La pile
- Le generateur sinusoidal
- La bobine avec ferrite pour regler la frequence du géné à la resonance de l antenne
- L antenne tesla avec une led en sortie sur la 2e bobine

Il y a une fréquence de résonance pour laquelle la led s allume .
Pourtant , il n y a qu une borne de connectée :

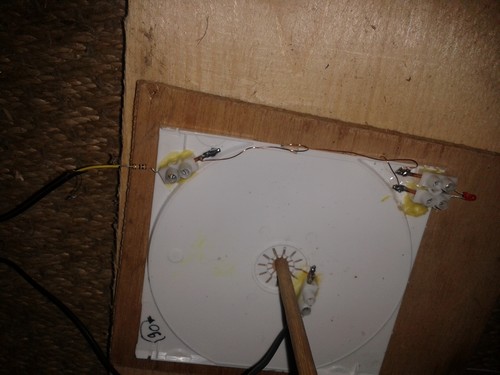

On voit ici la masse en l air ...

L' amperemetre ne montre aucune fluctuation avec ou sans antennes .Je peux me deplacer avec , ça marche partout ...

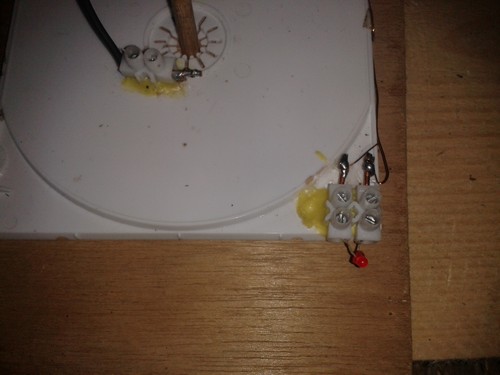

Une photo de la led allumée :



On voit pas trop avec le flash , mais ca marche ..

Si je branche la prise de terre a la place de la boule , ca marche encore mieux ...

Le géné ne présente que 8V crete a crete en sortie au maximum .

Mais par ou passe le courant ????

Si je branche la terre à la place de la boule , la frequence de résonance semble bien plus basse et la led plus brillante ...

N hésitez pas a répliquer , c est tres simple et assez etonant ...


SG

Excuses moi Sacregraal, je ne veux pas t'offenser ou te vexer, mais juste pour savoir, quel est l’intérêt d'allumer une led de 1,5v avec une pile de 9v ?

ne vois là que la question d'un ignorant.

si c'est juste pour démontrer un transport des énergies, alors c'est gourmand, et pas franchement utile, mais moi je vois cela de ma fenêtre ...

Bonjour Sacregraal,

bizarre bizarre, c'est intéressant !
L'ensemble primaire + sphere constituent un RL+1/2C en serie. Il n'y a plus qu'à trouver l'autre électrode du C.
Ça se passe vers quelle fréquence, tu as une idée ?

Pour bien dissocier les phénomènes ce serait bien que le géné avec sa ferrite et la pile soit dans une boite métallique non reliée électriquement au géné, et pas mal éloigné de l'antenne.
Quality street en fait de très bonnes boites métalliques.


si ça fonctionne toujours avec la boite et "au loin", c'est encore plus intéressant.


@cabra: l'intéret c'est que ça économise une résistance !

@eclectron
La frequence est aux alentours des 3Mhz
Eloigner le géné , j ai essayé avec un fil plus long et effectivement ca s' attenue ...

@capra
c' est pas le fait d allumer une led avec 9V qui m'etonne, mais le fait que la led s allume juste avec un fil et de la basse tension a la sortie du géné ...

C est un peu un racourci des antennes teslas , une fois encore il me semble que la terre forme des capas un peu partout , a partir de certaines fréquences ???

SG

J’avoue que la Radio est un domaine que je connais très très mal (ou pas du tout si on veut ! ) mais vu qu’il n’y a qu’un fil on peut voir ça comme une bête antenne.
La longueur de fil n’est pas du tout accordé en lambda/4 je suppose ? (25m ça ferait long…)
Mais ça doit bien émettre des Onde électro magnétiques ce Bazard, donc ça consomme, donc il y a du courant qui passe dans le primaire et donc il y a du courant dans le secondaire.

Pour ce qui est de la capa il y en a plein, le sol effectivement, le bobinage en face de la sphère, la masse électrique du le bloc émetteur et peut être d’autres…
Peut être aussi un couplage avec la ferrite de l’émetteur parce que c’est ce qui sert d’antenne dans les récepteurs PO/GO tout de même.
Ça aurait été mieux un gene sans cette grosse ferrite.

C’est pour ça que je disais d’essayer de dissocier les différentes causes de bouclage possible.
La boite métallique pour voir si ça ne se boucle pas par l’onde électrique en direct sur l’émetteur car c’est ce qui me semble le plus probable.

Avis de gens éclairés ?

Bonjour,

La ferrite ressemble à celle qu'il y avait dans les vieux postes radio.
La bobine est-ce l'une des bobines PO ou GO ou une réalisation perso ?

Schéma de l'oscillateur ?
Quel niveau sort-il ?

Si on pouvais voir une photo plus précise de la partie oscillateur, et bobine, pour voir comment cela peut se coupler.
J'ai essayer d'agrandir, mais tout est flou.

Ok, je pose beaucoup de questions.

A+
JCV

Ce message a été modifié par JCV le Lundi 10 Mars 2014 à 08h22

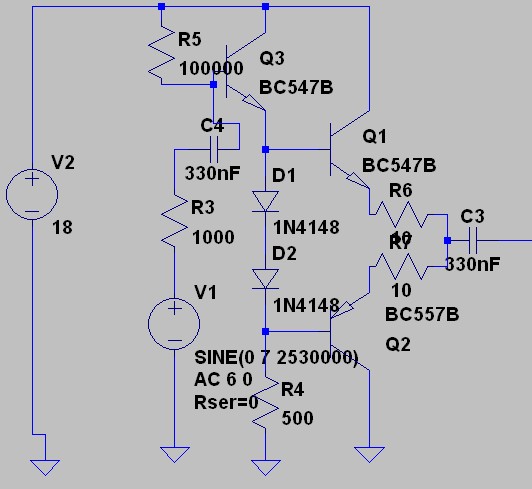

Pour la partie ampli voici le schemas :


L oscillateur est a base de CD4060

Effectivement je pense que la masse du gene se relie a la terre d une maniere ou d une autre ...
L amperemetre ne varie pas mais si je branche en serie un resistance de 10Ohm avec la pile + visualisation a l oscillo , la on voit des choses ...

SG

Ampli très classique, Ok

Vers quelle fréquence travaillez vous ?
Vous devez être au dessous de mégahertz.

A+
JCV

3 mhz , 8V crete a crete maxi ...

SG

Hello Tous

A 3 Mhz, l'impedance de la capacité formée par la boule et les circuits aux alentours n'est elle pas faible et ne laisse t'elle pas passer un courant permettant l'allumage de la led ? (Zc=1/Cw)
Pour le vérifier essayons de débrancher le fil de la boule-antenne..

@SG
Ça fonctionne toujours lorsque tu soulève du l’ensemble sol, il me semble ( ?), donc je ne pense pas que ça passe par la terre mais directement de la sphère vers l’électronique.
On va dire que j’insiste mais mettre toute l’électronique+ pile dans une boite métallique couperait le champ E, vu de l’électronique.
Si ça marche toujours c’est là que c’est intéressant car ce ne serait pas un bouclage par le champ E .

@eclectron
promis j essairais ...

J ai trouvé une formule sur le net pour calculer la capacité entre 2 Spheres la voici :
----------------------------------------------------------------------------------------------------------------


A partir des relations :

q1 = C11 . V1 + C12 . V2

q2 = C21 . V1 + C22 . V2



L'équation se résout en donnant des valeurs arbitraires à V1 et V2. Par exemple: V1=1,V2=0, puis V1=0,V2=1. Sachant que:

Vi = (1/4.p.eo) . S ( qi / r )

V1 = 1 = (1/4.p.eo) . (C11 / R1 + C21 / d)

V2 = 0 = (1/4.p.eo) . (C11 / d + C21 / R 2)

V1 = 0 = (1/4.p.eo) . (C12 / R1 + C22 / d)

V2 = 1 = (1/4.p.eo) . (C12 /d+ C22 / R2)

Ce qui donne:

C11 = 4 . p . eo . [ R1. d² / (d² - R1 . R2 ) ]

C22 = 4 . p . eo . [ R2. d² / (d² - R1 . R2 ) ]

C12 = C21 = - 4 . p . eo . [ R1. R2. d / (d² - R1 . R2 ) ]

Interprétation:

C11 et C22 sont les capacités des sphères isolées si d=¥ . La capacité entre les deux sphères est C12 ou C21 ( au signe près). Ce calcul peut s'appliquer à un nombre quelconque de sphères. Dans ce cas les Cij sont les capacités entre les sphères i et j isolées, tandis que les Cijkl...sont les capacités entre les sphères i et j compte tenu de l'influence des autres sphères k,l... sur cette capacité.
-----------------------------------------------------------------------------------------------------------------------
Ce n' est pas de moi mais quelqu un peut il me la confirmer ???

Si j applique cette formule sur mes deux spheres de 10Cm de diametre espacées de 50cm je trouve 0.5 pF environ , ce qui me parrais réaliste .Plus je les eloignes plus la capacité chute et tres rapidement ...

Maintenant si je prends une de mes spheres de 10Cm, par rapport a la terre qui est une sphere de 40Km de diametre , a une distance de 2m du sol , je trouve 6pF environ ... ya pas photo ... Si je monte en altitude , la capacité ne varie vraiment pas beaucoup ...

Ca confirme carrément mon hypotheses :





Le courant passe forcément par la plus grande capacité non ??

le lien de la formule , une mine d or :
http://raymond.caniac.perso.neuf.fr/mapage...13_circuits.htm

Bonjour,

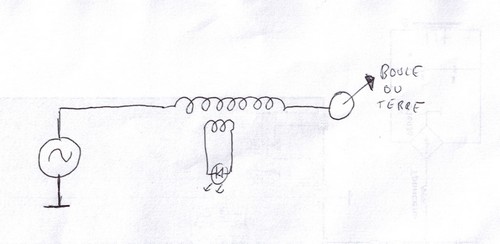

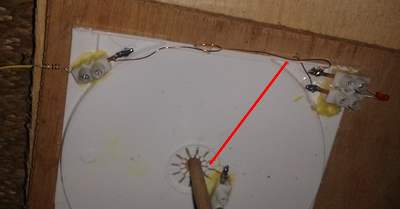

Tu t'es trompé sur ton schéma, ou tu es un farceur . la led est en série avec l'antenne.
En rouge, le fil qui passe sous le plateau.
Comme il y a génération d'onde électromagnétique à cette fréquence, il est normal qu'un courant circule dans La led.
Les fils du multimètres doivent faire contrepoids pour permettre le rayonnement.

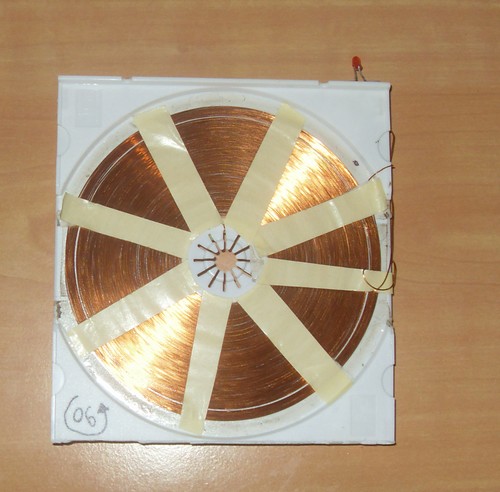

Non non pas du tout Michmuch , il y a deux bobines différentes , pas de farce ... Le primaire fait 80Tours et le secondaire 10 tours . Le secondaire est sur l exterieur ...



@eclectron , si je recouvre avec une casserole ca marche tres bien aussi ...
Je peux m eloigner sans soucis , par contre la frequence de resonance change avec la longueur du fil , ce que je n avais pas vu auparavant

le meilleur des resultats est celui la et de loin :



Ici la masse du gene a pile est reliée a la terre , la frequence de resonnance est beaucoup plus basse et on peux s' eloigner tres loin du géné , la led est bien brillante et il y a 4.2 mA qui passe par le fil de terre !

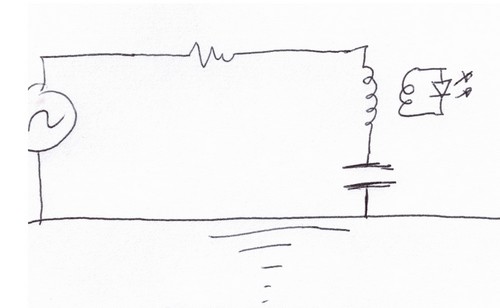

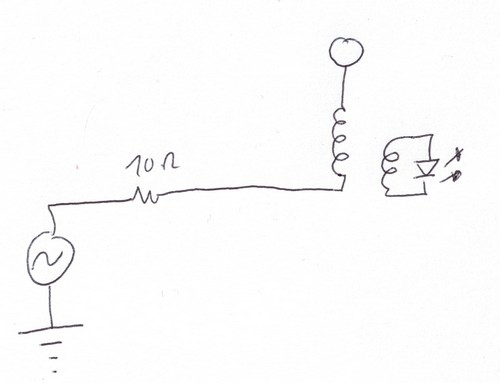

Le shemas equivalent :



La il n y a plus de mystere ...

Aucune surunité avec cette configuration a mon avis , mais c' est une bon racourci du Kit Meyl par exemple ...

Donc si il y a surunité , peut etre faut il chercher plus au niveau de la terre , comme Kapanadzé par exemple ...

Ma prochaine etape va etre de mesurer l impedance complexe entre deux prises de terre distinctes ...

C'est vraiment intéressant ce que tu fais SG!

Merci pour la casserole, ça lève le doute de la liaison capacitive directe avec l'électronique. Il manque surement le couvercle mais bon c'est déjà pas mal.

Effectivement , au pif, je sentais que la capa entre la sphère et l’électronique était très faible et ça me dérangeait que ça fonctionne à 3MHz ce qui est bas en fréquence, ça aurait supposé un L de 5mH pour C= 0.5pF par exemple. Ça ne collait pas car la self est loin de ça, à l’œil.
Avec 6pF on a L=459µH, c'est intuitivement possible. Tu n'as pas de RLC mètre pour confirmer ?

L'idée de la terre est géniale ça montre son influence dans le transmetteur Tesla.

Par contre au début il me semble que l’électronique n’était pas reliée à la terre ? et ça marchait
tu dirais alors capa entre Electronique et terre en série avec la capa entre sphère et terre ?

Oui le courant passe toujours là ou c'est le plus facile, donc par la grosse capa.

Chercheur pourrait certainement confirmer ton calcul ce capa avec des sphères.
Il faut faire les yeux doux au patron

Tout à fait eclectron , je vois que tu suis bien mon raisonnement ...Et la grosse bobine je l avais mesurée et c est bien dans les 450µH ...


SG

Ok, méa culpa pour la bobine invisible, mais ça n'en reste pas moins un émetteur d'onde électromagnétique, ton montage.
Pas évident d'optimiser l'antenne pour une longueur d'onde de 100 m.
Tu récupères une partie de la HF par un couplage de 1/8 en tension pour alimenter ta led. Faut pas chercher plus loin

Oui michmuch , sauf que la puissance envoyée est vraiment dérisoire et que je ne cherche pas a la recuperer , je fais plutot des recherches sur les couplages capacitifs , et la relation entre la terre , et une sphere placée en hauteur .
Dans ce montage on a un simple circuit RLC avec une fort coefficient surtention car L>>C . Il y a donc de la haute tension dans la bobine primaire et je recupere une tension plus faible avec un courant plus fort dans le secondaire , ce qui permet d allumer la Led , tout simplement ...

SG

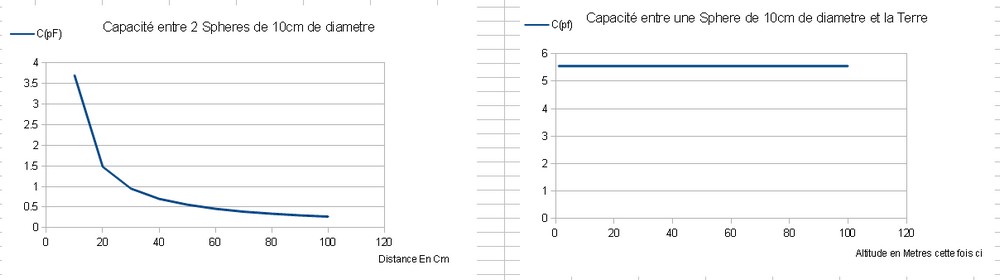

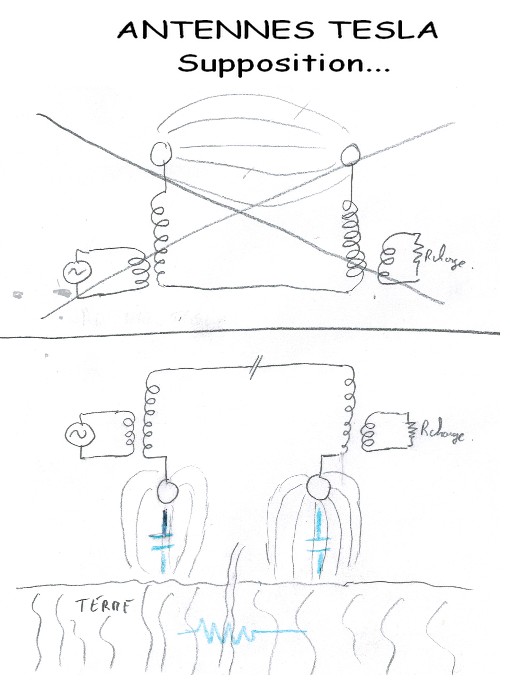

Juste pour illustrer mes propos , en supposant que la formule soit bonne :



Voila , j aimerais vraiment avoir confirmation de cette formule :

C12 = C21 = - 4 . p . eo . [ R1. R2. d / (d² - R1 . R2 ) ]



Chercheur peut etre ?

Voila c' est tout pour aujourd'hui ...

SG
