Marcel Violet

Bonjour,

Nouveau inscrit, j'ai pris plaisir à lire les 23 pages concernant la machine violet.
Je vous dis bravo et félicitation pour toute cette recherche et échange d'information.

Je n'ai aucune connaissance en électronique mais bricoleur je voudrais essayer de fabriquer ce dynamiseur.

J’ai pu suivre tout au long de ces pages vos différents tests afin de démontrer cette eau dynamisée ou rechercher ces fameuses Grass harmoniques que personne n’a pu encore observer.

Cependant, la première question que je me pose c’est comment cela doit-il fonctionné et quel est le résultat recherché.

Si j’ai bien compris son fonctionnement, il s’agirait d’un système que l’on branche par un fil sur la phase (+) du secteur afin de récupérer les ondes cosmiques ou solaire qui circule dans le réseau électrique.
Le condensateur filtre à cire d’abeille sert à ralentir ou empêcher les électrons du réseau à la fréquence du 50 Hz de circuler et laisser passer que les hautes fréquences cosmiques, monter en série avec un condensateur variable à lame afin de générer des fréquences multiples.
Le but est que les hautes fréquences cosmiques doit entrer en résonance avec une des fréquences ou sous fréquences du condensateur variable à lame ce qui génère une puissance colossal (10.24 à 10.48 selon Violet) qui par le biais d’une électrode se transmet à l’eau afin de lui transmettre cette énergie métallique qui créée la vie ou qui l’a maintient dans son état optimal pour lequel il est conçu.


Petite vidéo sur YouTube sur les rayonnements cosmiques :


https://www.youtube.com/watch?v=OOZBb6o9NQ0


J'ai écouté avec attention la conférence de Marcel Violet et à un moment il nous dit qu'il utilise des petits accus de motocyclette montés en séries et remplace les plaques de plombs par du laiton.

Pourquoi utiliser des petits accus montés en séries alors que l’on peut faire un condensateur d’une seule pièce comme se que j'ai pu voir sur le forum. En d’autre terme pourquoi faire compliquer quand on peut faire simple.
Après recherche j’en ai déduit que les petits accus de motocyclettes de cette époque était en générale de 6 volts (3 séries de deux jeux de plaques (2,1 volts) une de 4 l’autre de 3 isolé par un filtre micro-poreux) chaque série sont compartimentés les unes des autres mais relier par un pont en forme de S.

http://i19.servimg.com/u/f19/17/04/41/44/p1010015.jpg
http://i19.servimg.com/u/f19/17/04/41/44/p1010016.jpg

Je suppose que si l’on branche cette batterie sur un oscilloscope ont devrais voir une belle sinusoïde.
Je pense que ce procédé de montage sert à filtrer un maximum les fréquences du réseau électrique mais n’a aucun effet sur les ondes à hautes fréquences qui le traverse sans problème.
De plus, pourquoi utiliser le laiton alors que le cuivre était déjà bien développé dans l’industrie et très bon conducteur électrique. Violet utilise le laiton car il est 3,5 fois moins conducteur que le cuivre encore une manière de ralentir ou empêcher les fréquences du réseau de circuler.

Voici un tableau sur la conductivité des métaux :

http://xj9-3050.treasure-hunter.over-blog....ux-5138345.html

Maintenant reste à savoir combien Violet a utilisé de ces petites batteries montés en séries. J’ai mesuré avec un capacimètre cette batterie au plomb avant démontage et il ressort 75 pF reste à savoir sa puissance avec la cire et le laiton. Supposons que le montage cire + laiton fait 100 pF si je compare avec vos appareils et ce du commerce il me faudrait 10 batteries montés en séries pour avoir une capacité de 1 nano Farad et 50 batteries pour 5 nF. Donc j’en déduis que tous ces dispositifs ne rentre plus dans la conception Violet car trop puissant. Le but n’est pas de chercher de la puissance mais de capter les ondes cosmiques pour qu’ils rentrent en résonance avec le CV à lames qui va l’amplifier.

Ensuite,  Violet nous dit que cela fonctionne uniquement avec de la cire d’abeille et rien d’autres.

Quelle a-t-elle de si particulier. Est-ce sa morphologie en hexagone qui même après la fonte garde probablement cette structure au niveau microscopique.
Si Violet utilise ces petits accus il doit forcément garder les séparateur micro-poreux entre les lames du condensateur (ou les remplacer par une autre matière) sinon cours circuit et lors de la coulée de la cire le condensateur est emprisonné en son centre car je ne pense pas que la cire puisse se loger ou imprégner les filtres micro-poreux (voir schéma).

http://i19.servimg.com/u/f19/17/04/41/44/p1010017.jpg

Donc, cela me fait penser à une pièce insonorisée comme pour la musique avec des mousses alvéolées acoustiques. La cire étant mauvais conducteur et le condensateur étant emprisonné dans cette cire il doit peut être se produire un phénomène de distorsion. La cire, absorbe une partie de ces fréquences et une autre partie doit rebondir dans cette cire en suivant le sens du courant (phase +). Comme chaque série de 3 plaques sont isolés dans la batterie et compartimenté en 3 avec changement de pole à chaque changement de séries de plaques multiplier par N batteries cela doit amplifier cette distorsion et créer peut être ces Grass harmoniques ou au vue de la composition de la cire qui contient différents acides un courant ou champ électrochimique se produit et vient perturber les signaux.

Et là je m’en remets à vous en tant qu’expert en électronique car je pense qu’il y a un lien avec la réactance capacitive et le condensateur à cire d’abeille. Donc, si vous pouviez m’expliquer dans des termes simples ce que cela veut dire.

Tout ceci n’est que mon analyse personnelle et n’ayant aucune connaissance de ce domaine je m’en remets à vos suggestions.
Mais je pense que 80 % de la réussite dépend du condensateur cire car la conception du dynamiseur dans l’ensemble est à la portée de tous.


J’espère que cela peut relancer le débat afin de concevoir ce dynamiseur de façon optimal et accessible à tous.

Bonsoir, quelqu'un peut me dire où trouver des électro-aimants svp ?

des électro-aimant il y en à partout sans qu'on le devine au premier abord sous différente forme!
Cela reste une bobine enrouler autour d'une ferrite ou d'un tube dans lequel coulisse(ou pas) une tige de fer doux ou de ferrite.
-Haut-parleur
-Carillon de sonnette(220V)
-gâche de porte d'immeuble(220v)
-relais

On en trouve dans les ancien magnétoscopes,ils fonctionnent en 12v et ils sont sympa!Aussi dans les flippers,distributeur de billet et le plus courant dans les relais de voiture(12V) ou les relais industriel de commande de machines(en 12V,24V ,28v etc..)
N'importe quelle bobine peut être transformer en électro-aimant.Tout dépend pour quelle utilité tu en as besoin!

Aussi tu en trouve de puissant sur les démarreurs de voiture que l'on appel solénoïde.

Ce message a été modifié par freed le Mardi 15 Septembre 2015 à 10h20

Merci pour les infos, et la réponse rapide.
J'ai installé l'appareil dynamiseur de M.Violet tel que le décrit M.Lallemand sur youtube et mon électro-aimant à fondu.
Il faut quand même que l'aimant soit percé pour laisser passer le tube contenant l'eau !
Si tu es intéressé par le dynamiseur on pourrait échanger nos expériences, bien que je sois néophite en matière d'électronique mais l'appareil est simple à construire, j'ai aussi étudié le plan de M.Violet (en pdf).

bonjour,
Petite vidéo concernant un électro aimant

https://youtu.be/gKwNQDzw2aE

Bonsoir
Je ne sais pas si quelqu'un s'intéresse au dynamiseur M.Violet, personnellement j'en suis aux balbutiements,
voici mes questions :
-Quel type d'aimant faut-il utiliser, dans le brevet il est question d'un électro-aimant
Dans ce  cas, peut-on remplacer l'électro-aimant par un aimant néodyme ?
-IL parle aussi d'un second condensateur (mobile) producteur de hautes fréquences à lampes, crystal de quartz ou autre
en sachant qu'à l'heure actuelle il existe le vobulateur, mais hors de prix.
Est-il possible de trouver un tel appareil même ancien ?

Ceux qui pourraient éclairer ma lanterne sont les bienvenus !

Au fait, merci à Lepone, vidéo instructive.

Bonjour à tous et meilleurs vœux aux chercheurs du vrai.

çi-dessous, Un bio-dynamiseur des laboratoires Violet qui s'ouvre devant vos yeux.
L'opération est menée à titre informative, et non à titre de reverse engeenering. L'idée derrière ces opérations et prises de vues est d'apporter matière aux personnes qui souhaiteraient valider sur les bio-oscillateurs dit "Marcel Violet" sont bien authentiques, de part la configuration et la conception du bio-oscillateur lui même.

En un mot comme en cent : à quoi ressemble l'original, et correspond il vraimment à ce que nous décrivait notre bien aimé et disparu Marcel Violet ?


http://image.noelshack.com/fichiers/2016/0...0110-112600.jpg


http://image.noelshack.com/fichiers/2016/0...0110-112814.jpg





http://image.noelshack.com/fichiers/2016/0...0110-113421.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113551.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113702.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113746.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113758.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113818.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113901.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113915.jpg


http://image.noelshack.com/fichiers/2016/0...0110-113931.jpg


http://image.noelshack.com/fichiers/2016/0...0110-114447.jpg


http://image.noelshack.com/fichiers/2016/0...0110-114457.jpg


http://image.noelshack.com/fichiers/2016/0...0110-114826.jpg


http://image.noelshack.com/fichiers/2016/0...0110-114836.jpg


http://image.noelshack.com/fichiers/2016/0...0110-115005.jpg


http://image.noelshack.com/fichiers/2016/0...0110-115452.jpg


http://image.noelshack.com/fichiers/2016/0...0110-115508.jpg


http://image.noelshack.com/fichiers/2016/0...0110-122045.jpg


La boîte noire correspond au pain de cire, qui a une odeur presque de réglisse.
Le boitier plastique vient d'Angletterre, comme l'atteste l'empreinte laissée sur la cire. Toutefois, la question peut se poser pourquoi il s'agit d'un boitier anglais, et comment se fait-il que la marque du boîtier soit aussi bien moulé sur la cire. A mon avis, la réponse coule de source : le producteur de ces pains de cire se trouve en angleterre.

A noter également que le pain de cire n'est pas jaune comme on pourrait s'y attendre, mais très foncé, et dispose de saletées sur la cire (petit points noirs). Je n'ai pas réussi à enlever le bloc pour analyser les connexions sans risquer d'endommager la cire. Je n'ai pas non plus pris les mesures de la boîte : l'histoire n'est pas de recopier comme dit, mais de valider le principe à la vue des composants et du circuit : Respecte-t-il les principes du secret des patriarches ?

En vous souhaitant le meilleur pour 2016, salutations aux chercheurs du vrai.

http://www.noelshack.com/2016-01-145242747...0110-112600.jpg
http://www.noelshack.com/2016-01-145242739...0110-112814.jpg
http://www.noelshack.com/2016-01-145242745...0110-113421.jpg
http://www.noelshack.com/2016-01-145242747...0110-113551.jpg
http://www.noelshack.com/2016-01-145242746...0110-113702.jpg
http://www.noelshack.com/2016-01-145242745...0110-113746.jpg
http://www.noelshack.com/2016-01-145242759...0110-113758.jpg
http://www.noelshack.com/2016-01-145242772...0110-113818.jpg
http://www.noelshack.com/2016-01-145242765...0110-113901.jpg
http://www.noelshack.com/2016-01-145242766...0110-113915.jpg
http://www.noelshack.com/2016-01-145242765...0110-113931.jpg
http://www.noelshack.com/2016-01-145242769...0110-114447.jpg
http://www.noelshack.com/2016-01-145242777...0110-114457.jpg
http://www.noelshack.com/2016-01-145242784...0110-114826.jpg
http://www.noelshack.com/2016-01-145242783...0110-114836.jpg
http://www.noelshack.com/2016-01-145242784...0110-115005.jpg
http://www.noelshack.com/2016-01-145242783...0110-115452.jpg
http://www.noelshack.com/2016-01-145242784...0110-115504.jpg
http://www.noelshack.com/2016-01-145242788...0110-115508.jpg
http://www.noelshack.com/2016-01-145242797...0110-122045.jpg

merci de l'effort

mais c'est pas bien clair quand même

Oui, ça surprend en effet


mais c'est pas tombé du ciel quand même?


C'est quand même une belle réalisation des années 80...



et en plus, les composants et la sérigraphie du circuit

Maintenant vous savez ce que vendent les laboratoires Marcel Violet de nos jours pour la modique somme de 800e.

On voit un transfo avec sans doute une double alimentation régulée 12v, un amplificateur, des ponts de diodes et des résistances.
Donc pas très cher mais fort bien fait.
Le cœur, le condensateur est peut-être réalisé par quatres à cinq plaques de cuivre de chaque côté avec apparemment de la cire de rayon et non de la cire d'opercule ,vu les grains granuleux que l'on trouve sur les rayons qui ont été récoltés .
Je suis dubitatif.
Je vois une électrode en cuivre, une peut-être en alliage d'or, une autre en alliage d'argent et le reste je ne sais pas.
Le tout pour 800€. Cela paraît cher et un peu simple, à moins qu'il y ait autre chose ?
Qu'en pensez-vous ?

Merci BlueDragon et meilleurs vœux également.
Ça tombe a point nommé pour moi qui cherche des solutions miracles de santé en ce moment
(pas pour moi mais je ne suis pas contre un petit coup de boost personnel !   )

Croco31 avait fait le schéma :
https://www.chercheursduvrai.fr/forum/index...indpost&p=47814

Effectivement, on est loin du brevet original, il manque la magnétisation de l'eau.
FR_1142722_A-1.pdf

Par contre ils fournissent de la littérature , est ce intéressant ?
et la cassette audio, ils fournissent le lecteur avec ?

Sauf que sur les photos il y a 2 régulateurs 7812

Ce sont des régulateurs de tension, en positif et en négatif, et rien de plus .


oui, quand même bien vu

, normalement, on utilise le 7912 pour le côté négatif

Qui a pu obtenir les résultats de l'appareil décrit dans le livre de Marcel Violet ? Sinon, comment expliquer ces différences ?

comme se sont des enroulements séparés sur le transfo, on peut utiliser 2x 7812 et  relier les tensions régulées en série ensuite, ce qui fait bien 0 +12 +24 ou encore -12 0 +12.
 juste une question de convention.

Il y a peut être eu une évolution de schéma à ce niveau. Ça coûte moins d'acheter que des 7812, plutôt qu'un 7812 et un 7912.
Blue devrait négocier un rabais !

Bon, moi, je n'en pense rien de plus,

sinon, que ce n'est pas directement issu des travaux de M. Violet

?

Je ne comprends pas que sur le schéma où figure le bocal d'eau dynamisée, celui-ci est posé sur une plaque métallique reliée à la terre.
Or Marcel Violet disait d'éloigner l'eau de tout métal. Je pense qu'il y a là un problème.
Ou alors il y aurait une autre lecture que je ne connais pas.

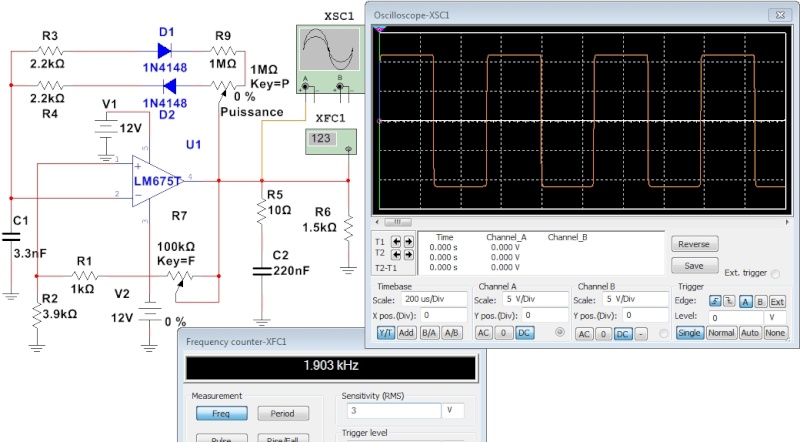

La simulation donne environ de 67 Hz à 1,9 KHz.
La puissance en variant le rapport cyclique  de 0,2% (10 microsecondes) à 50 %.

Je débute tout juste mes investigations sur Violet mais dans le brevet il parle bien d’électrodes métalliques.

Donc Aucun métal en contact avec l’eau, à part l’électrode plongée dans l’eau.

C'est intéressant. Merci  d'avoir fait l'exercice.

Ce qui serait intéressant aussi,  serait de savoir quels réglages appliquer ????
toujours embetant ces appareils qu'il faut régler...

Bonjour, as-tu mesuré la valeur capacitive du condensateur. Cela pourrait peut-être nous aider à le caractériser.

Hello, oui mais j'y ai pensé que trop tard donc je ne l'ai pas. Je verrai ce WE si j'ai le temps. Le pain de cire doit faire 5cm x 15cm de mémoire.


POUR INFORMATION

J'ai tenté de mesurer la difference de potentiel entre l'electrode et la plaque sur laquelle est posée le verre d'eau. J'ai cru péter l'oscillo car en sonde x10 l'oscilloscope indiquait +300v crête pour chaque alternance, soit prêt de 600vpp ! Mes volts par division étaient au max j'arrivait pas à mesurer ! Vous noterez que l'oscillateur en lui meme n'a pas de masse electrique, donc la ddp avec la masse de la terre est vraimment tres haute !

J'ai tenté de visualiser les grass harmoniques mais impossible.
La frequence relevée était une sinusoidale de 50hz.
Cette sinusoidale était composée de plein de carré (frequence des carrés non relevés) de fréquence stable et uniforme.

Faudra que je test un minimusant la puissance (je viens de percuter que j'étais sur 10).

A+

c'est peut être domage d'avoir sacrifié le condo,

enfin bon

pour ma part, j'ai pas du tout l'impression que ce soit effectivement de la cire d'abeille, mais à mon avis, cela ressemble plutôt aux orgonites, une sorte de résine polymère, et avec d'autres éléments incorporés?

ensuite j'ai regardé un petit peu la sérigraphie et les composants, et il semble que c'est un peu différent du schéma mis par croco

mais j'ai un peu de difficultés pour le suivi des connecteurs !


sinon, à quoi ressemblent les armatures métalliques du condensateur?

cu?, écartement entre plaques métaliques?

Il me semble qu'il y quelques différences avec le schéma de croco:

entre la masse et la patte 1 , du lm 675, la résistance vaudrait 1,92 kohms (visuel) et non 3,9 k (schéma de croco) (peux tu vérifier cette partie)

à noter l'utilisation de résistances à 1%

comme si on devait obtenir une fréquence très précise et stabilisée dans le temps?


C'est curieux que la sortie soit reliée à la phase du secteur...


message modifié 3,9k au lieu de 1,9k (schéma de croco)

C'est quand même via la capa "cire d'abeille", ce qui limite le courant.
C'est aussi un moyen simple pour avoir de la haute tension qui excite la capa "cire d'abeille" et donc de générer les grass harmoniques.

Je n'ai pas sacrifié le condo. La photo concerne des petits bouts de cire qui ont eclatés en enlevant le couvercle. La boite qui stocke la cire est en plastique. Aucune idée de la forme ou du nombre et de l'alliage qui compose le condensateur. La cire ne ressemble en rien à de la cire d'abeille de rayon que l'on trouve habituellement. Je n'ai pas pu voir la structure du condo donc.

ouf, super, il est donc toujours en état de marche

...donc, je disais que le schéma a quelques différences avec celui de croco
http://croco31.pagesperso-orange.fr/fichie...seur_violet.pdf


entre la patte 1 et la masse, il y a une résistance de 3,9 k
et toi, photo n°8: 1,92k (marron, blancos, red, marron, si je ne suis pas trop daltonien)
et puis toujours pate 1, le composant avec l'anneau unique noir, c'est une résistance?, normalement, cela va ensuite au potentiomètre de 100k puis à la patte 4...?

Oui p'titjoule, la résistance avec un cercle noir est une 0 Ohm, un strap en fait.
